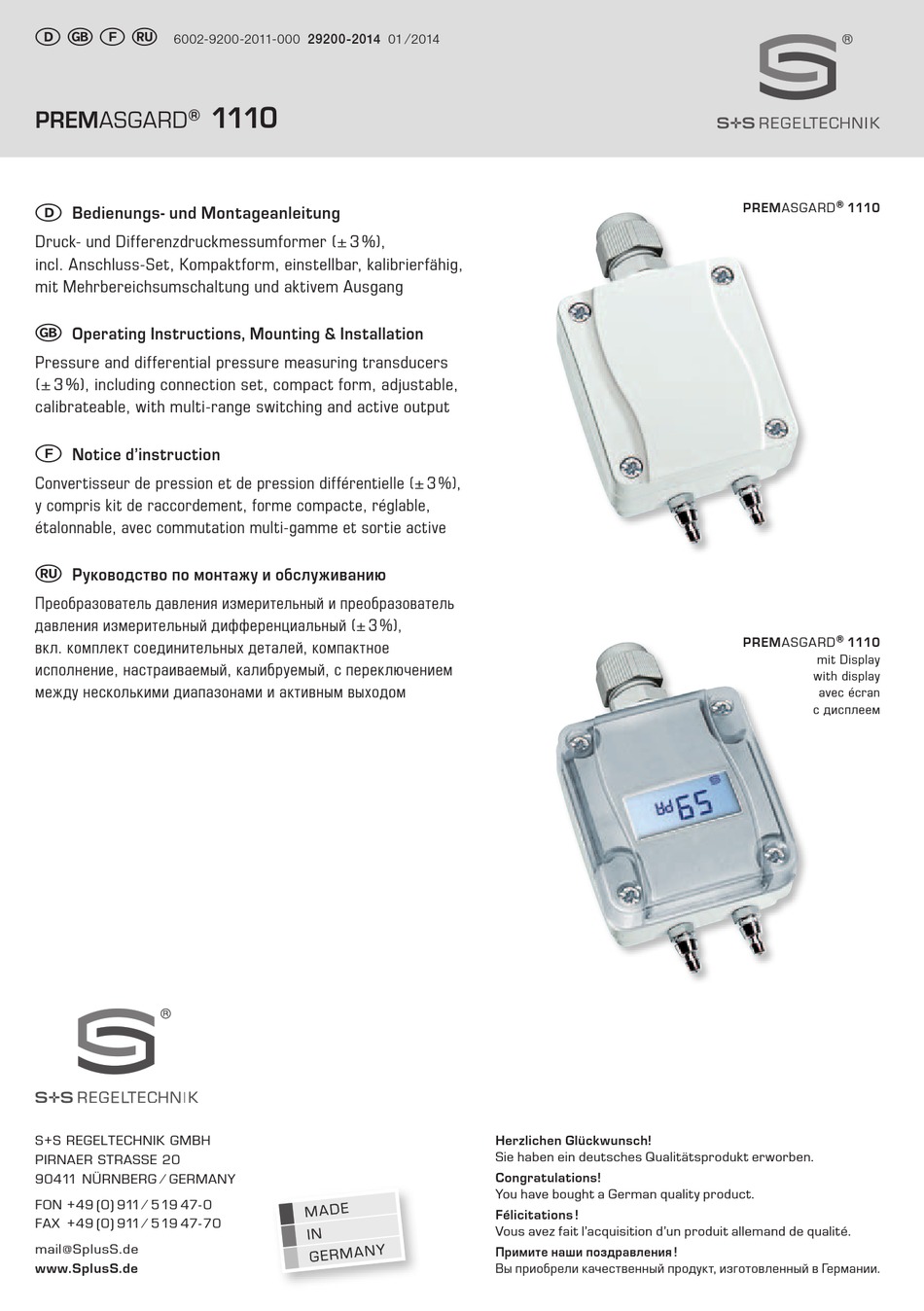

S+S Regeltechnik PREMASGARD 1110 Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring transducers (±3%), including connection set, compact form, adjustable calibrateable, with multi-range switching and active output
Hide thumbs
Also See for PREMASGARD 1110:
Advertisement
Available languages
Available languages
Quick Links
D G F r
6002-9200-2011-000 29200-2014 01 ⁄ 2014
1110
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer (± 3 %),
incl. Anschluss-Set, Kompaktform, einstellbar, kalibrierfähig,
mit Mehrbereichsumschaltung und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure measuring transducers
(± 3 %), including connection set, compact form, adjustable,
calibrateable, with multi-range switching and active output
F
Notice d'instruction
Convertisseur de pression et de pression différentielle (± 3 %),
y compris kit de raccordement, forme compacte, réglable,
étalonnable, avec commutation multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный и преобразователь
давления измерительный дифференциальный (± 3 %),
вкл. комплект соединительных деталей, компактное
исполнение, настраиваемый, калибруемый, с переключением
между несколькими диапазонами и активным выходом
