Konig & Meyer 12332 Quick Start Manual

ORCHESTER-
DIRIGENTENPULTPLATTEN
für die Stative 12330 und 12331
12332 buche natur
12333 buche schwarz
- Klassische, formschön geschwungene Platte
- mit EINER AUFLAGELEISTE
- aus mehrfach verleimtem Buchenschichtholz
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Platten nicht fallen lassen.
- Die vier Schraubverbindungen zwischen Platte und Stativ müssen stets bis
- zum Anschlag fest angezogen sein Kapittel 2.
- Schäden an der Platte (z.B. durch Ausbrüche entstandene scharfe Kanten),
- die geeignet sind Personen oder Sachen zu verletzen, müssen unverzüglich
- beseitigt werden. Die Platte ist demnach vor weiterem Gebrauch zu ersetzen
- oder zu reparieren.
- Bitte unbedingt die Sicherheitshinweise der Dirigentenpult-Unterteile 12330 und
- 12331 beachten.

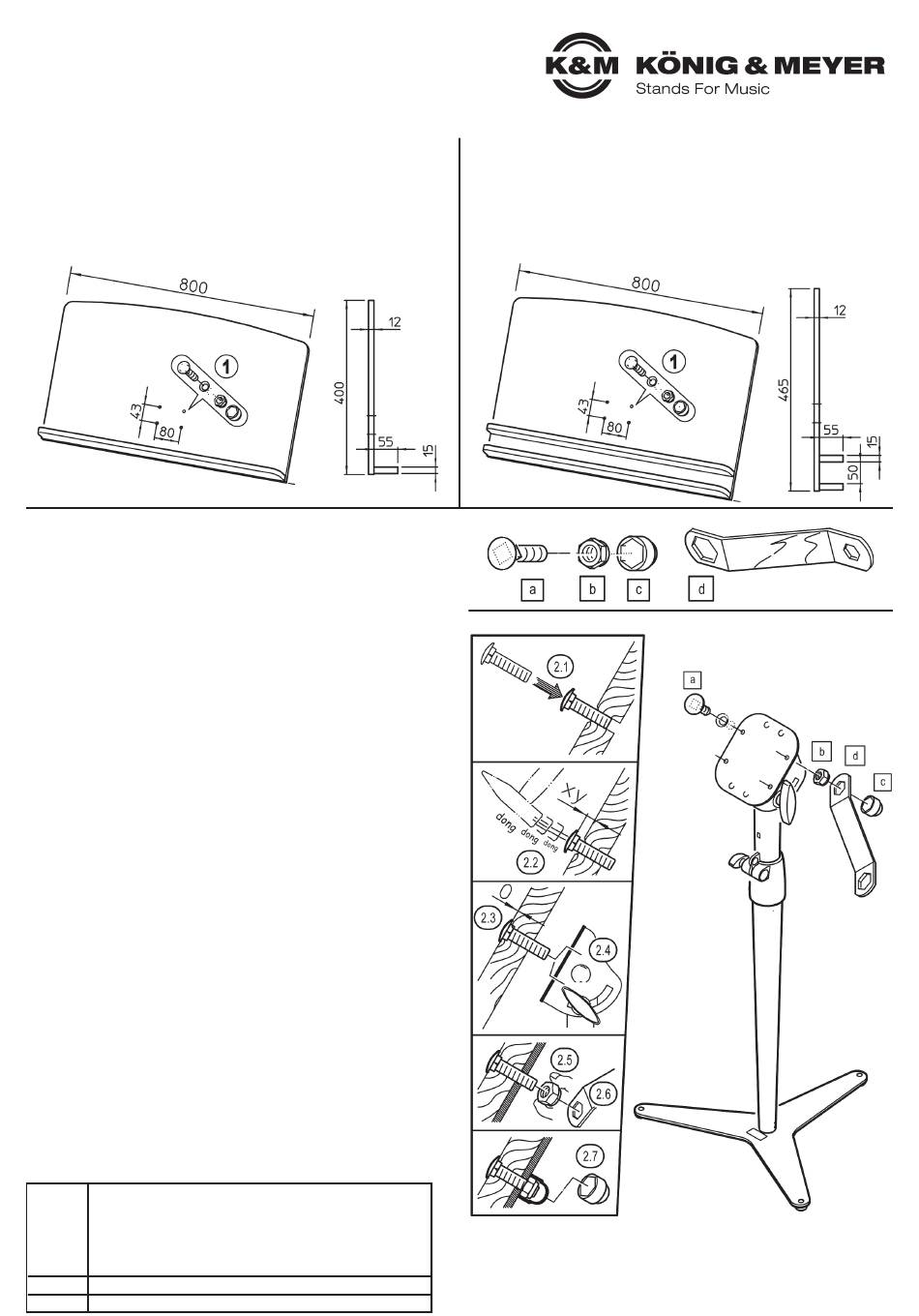

AUFSTELLANLEITUNG
1. MONTAGEZUBEHÖR
a Schloßschraube M5 x 20 mm (4x)
b Sicherungsmutter M5 (4x)
c Schutzkappe M5/SW8 (4x)
d Schlüssel SW8/SW13 (1x)
2. MONTAGE DER PLATTE AN DAS STATIV
2.1 Schloßschrauben a ein Stück weit in die Bohrungen der Dirigentenpultplatte
2.1 drücken.
2.2 Diese mit dosierten Hammerschlägen bis zum Anschlag in die Platte treiben.
2.3 Dadurch gräbt sich der Vierkantansatz der Schrauben verdrehsicher in die
2.3 Platte.
2.4 Befestigungsplatte des Stativs über die vier hervorstehenden Gewinde
2.4 schieben...
2.5 ...und sogleich die Sicherungsmuttern b zunächst von Hand aufdrehen.
2.6 Anschließend die Sicherungsmuttern b mit dem Schlüssel d festziehen.
2.7 Schutzkappen c aufpressen.
INSTANDHALTEN, REINIGEN
- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Platte passt nicht ans Stativ
F: B: Stativ prüfen - ausschließlich für K&M-Modelle 12330 und 12331
F: B: Lochbild an Platte prüfen: B. 80 x H. 43 x ø 5 mm
F: Platte wackelt am Stativ
F: B: Festsitz der Verschraubung prüfen und ggf. nachziehen 2.6
TECHNISCHE DATEN / SPEZIFIKATION
12332: buche natur / 12333: buche schwarz
Platte: 800 x 400 x 12 mm - Soloauflage; 55 x 15 mm
Gewicht: 3,7 kg
Maße
12334: buche natur / 12335: buche schwarz
Platte: 800 x 465 x 12 mm - Doppelauflagen: 55 x 15 mm
Gewicht: 4,3 kg
Karton 1.050 x 540 x120 mm (Boden + Deckel)
Zubehör für Orchester-Dirigentenpult Unterteil 12330 und 12331
12334 buche natur
12335 buche schwarz
- Klassische, formschön geschwungene Platte
- mit massiver DOPPELLEISTEN-AUFLAGE
- aus mehrfach verleimtem Buchenschichtholz
1. MONTAGEZUBEHÖR
2. MONTAGE DER PLATTE AN DAS STATIV
12332-000-00 Rev.06 / 12333-000-55 Rev.05
12334-000-00 Rev.07 / 12335-000-55 Rev.06 03-80-591-00 4/24
STATIV
12330 (Abb.)
oder
12331
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
