Konig & Meyer 12332 Manual

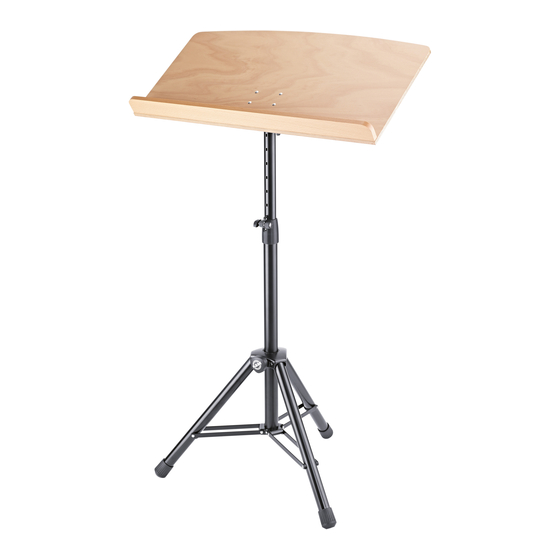

ORCHESTER-
DIRIGENTENPULTPLATTEN
für die Stative 12330 und 12331
12332 buche natur
12333 buche schwarz
- Klassische, formschön geschwungene Platte
- mit EINER AUFLAGELEISTE
- aus mehrfach verleimtem Buchenschichtholz
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anlei -
tung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Platten nicht fallen lassen
- Die vier Schraubverbindungen zwischen Platte und Stativ
- müssen stets bis zum Anschlag fest angezogen sein 2.a-d
- Schäden an der Platte (z.B. durch Ausbrüche entstandene
- scharfe Kanten), die geeignet sind Personen oder Sachen
- zu verletzen, müssen unverzüglich beseitigt werden.
- Die Platte ist demnach vor weiterem Gebrauch zu ersetzen
- oder zu reparieren.
- Bitte unbedingt die Sicherheitshinweise der
- Dirigentenpult-Unterteile 12330 und 12331 beachten
AUFSTELLANLEITUNG
1. MONTAGEZUBEHÖR
2. MONTAGE DER PLATTE AN DAS STATIV
2. a. Schloßschrauben in alle 4 Bohrungen der Dirigentenpultplatte drücken;
2. b. diese durch die Gelenkplatte stecken und...
2. c. ...jeweils mit der Sicherungsmutter fest verschrauben.
2. d. Abschließend Schutzkappen aufdrücken.
INSTANDHALTEN, REINIGEN
- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Platte passt nicht ans Stativ
F: B: Stativ prüfen - ausschließlich für K&M-Modelle 12330 und 12331
F: B: Lochbild an Platte prüfen: B. 80 x H. 43 x ø 5 mm
F: Platte wackelt am Stativ
F: B: Festsitz der Verschraubung prüfen und ggf. nachziehen 2.c
TECHNISCHE DATEN / SPEZIFIKATION
12332: buche natur / 12333: buche schwarz
Platte: 800 x 400 x 12 mm - Soloauflage; 55 x 15 mm
Gewicht: 3,7 kg
Maße
12334: buche natur / 12335: buche schwarz
Platte: 800 x 465 x 12 mm - Doppelauflagen: 55 x 15 mm
Gewicht: 4,3 kg
Karton 1050 x 540 x120 mm (Boden + Deckel)
Zubehör für Orchester-Dirigentenpult Unterteil 12330 und 12331
12334 buche natur
12335 buche schwarz
- Klassische, formschön geschwungene Platte
- mit massiver DOPPELLEISTEN-AUFLAGE
- aus mehrfach verleimtem Buchenschichtholz

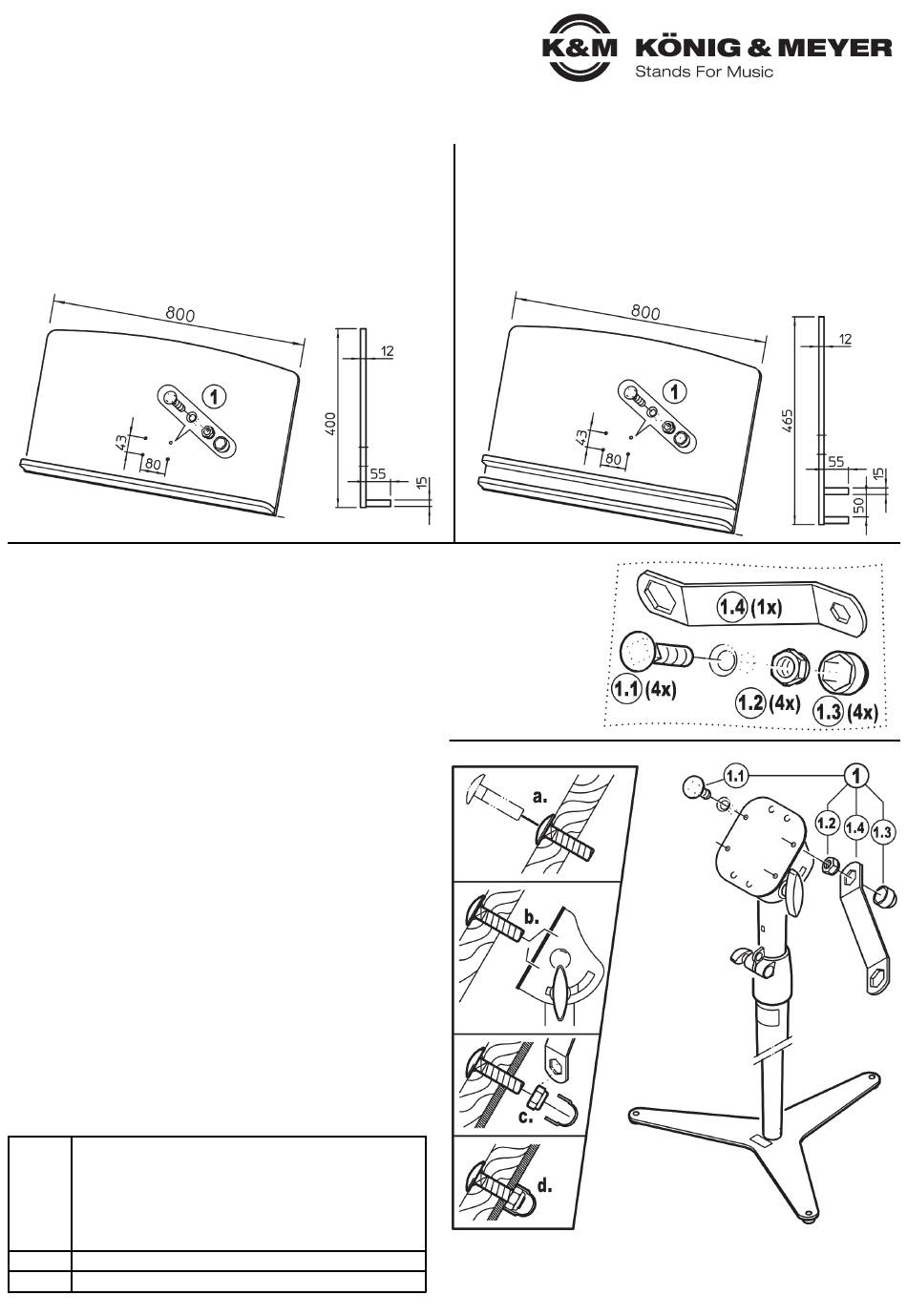

1. MONTAGEZUBEHÖR
1.1 Schloßschraube
1.1 M5 x 20 mm (4x)
1.2 Sicherungsmutter
1.2 M5 (4x)
1.3 Schutzkappe
1.3 M5/SW8 (4x)
1.4 Schlüssel
1.4 SW8/SW13 (1x)
2. MONTAGE DER PLATTE AN DAS STATIV
12332/33/34/35-000-55 Rev.03 03-80-591-00 6/18
STATIV
12330 (Abb.)
oder
12331
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
