Konig & Meyer 12338 Quick Start Manual

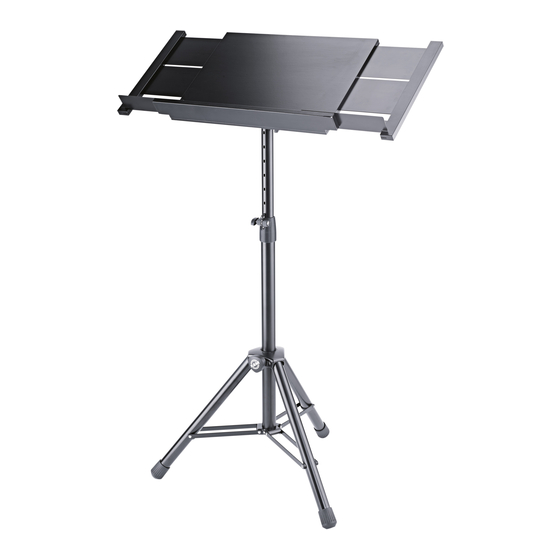

ORCHESTER-
DIRIGENTENPULTPLATTE
für die Stative 12330 und 12331
12338 buche schwarz
- individuell ausziehbare Platte - stufenlos und leichtgängig in der Breite einstellbar: von 575 – 870 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anlei tung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Platten nicht fallen lassen
- Die vier Schraubverbindungen zwischen Platte und Stativ
- müssen stets bis zum Anschlag fest angezogen sein 2.a-d
- Schäden an der Platte (z.B. durch Ausbrüche entstandene
- scharfe Kanten), die geeignet sind Personen oder Sachen
- zu verletzen, müssen unverzüglich beseitigt werden.
- Die Platte ist demnach vor weiterem Gebrauch zu ersetzen
- oder zu reparieren.
- Bitte unbedingt die Sicherheitshinweise der
- Dirigentenpult-Unterteile 12330 und 12331 beachten

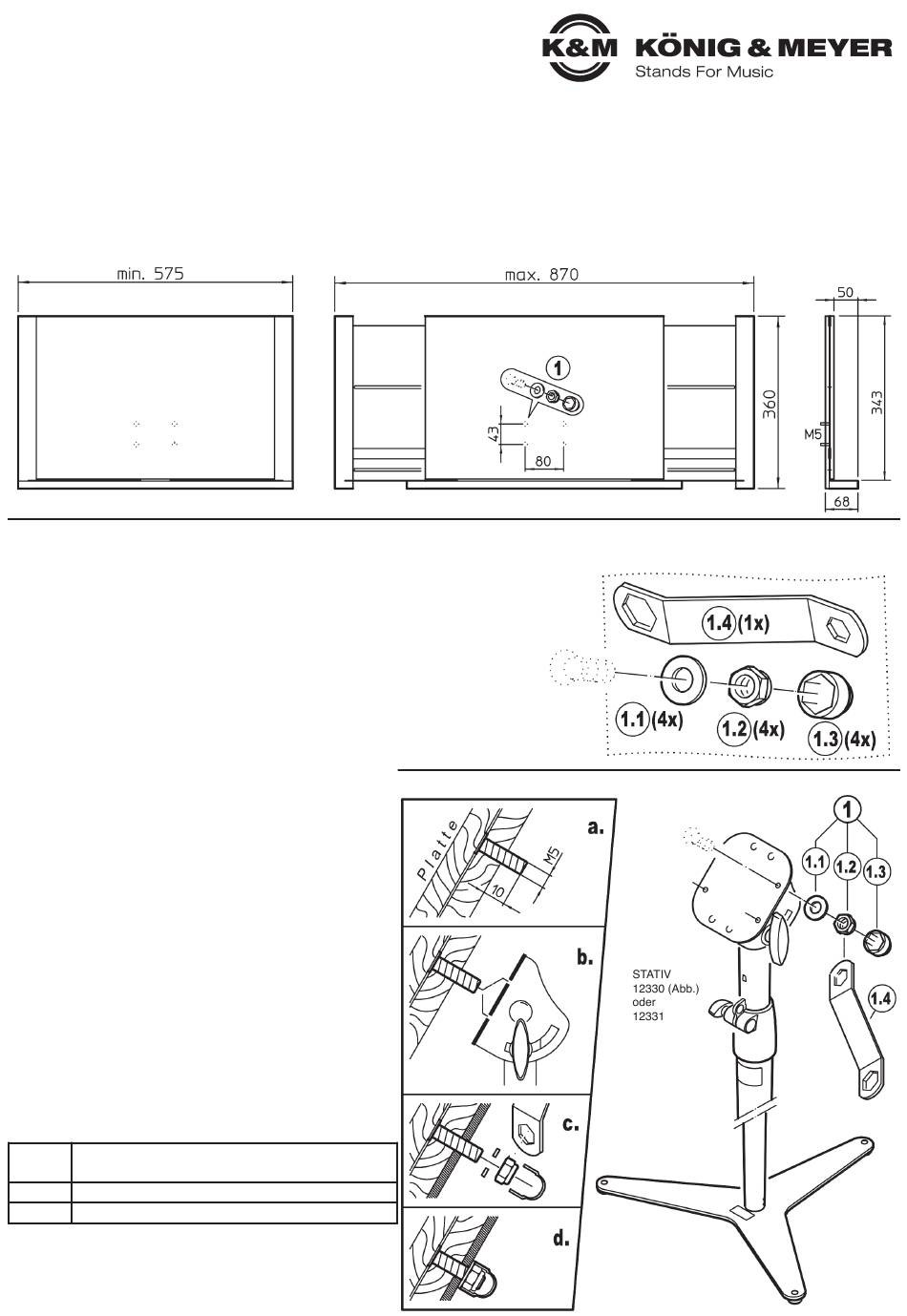

AUFSTELLANLEITUNG
1. MONTAGEZUBEHÖR
2. MONTAGE DER PLATTE AN DAS STATIV
2. a. Die Rückseite der Platte zeigt vier ca.10 mm lange
2. a. M5-Gewindebolzen im Abstand von 80 auf 43 mm.
2. b. diese durch die Gelenkplatte stecken,...
2. c. ...U-Scheibe aufbringen und mit Sicherungsmutter
2. c. fest verschrauben.
2. d. Abschließend Schutzkappen aufdrücken.
INSTANDHALTEN, REINIGEN
- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Platte passt nicht ans Stativ
F: B: Stativ prüfen - ausschließlich für K&M-Modelle 12330
F: B: und 12331
F: B: Lochbild an Platte prüfen: B. 80 x H. 43 x ø 5 mm
F: Platte wackelt am Stativ
F: B: Festsitz der Verschraubung prüfen und ggf. nachziehen 2.c
TECHNISCHE DATEN / SPEZIFIKATION
Breite x Höhe x Auflagentiefe: 575-870 x 360 x 50 mm
Maße
Gewicht: 4 kg
Karton 700 x 380 x120 mm (Karton + Einlage)
Zubehör für Orchester-Dirigentenpult Unterteil 12330 und 12331
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12338-000-55 Rev.01 03-80-590-00 6/18
1. MONTAGEZUBEHÖR
1.1 U-Scheibe
1.1 ø 5,3/10x1,0 mm (4x)
1.2 Sicherungsmutter
1.2 M5 (4x)
1.3 Schutzkappe
1.3 M5/SW8 (4x)
1.4 Schlüssel
1.4 SW8/SW13 (1x)
2. MONTAGE DER PLATTE AN DAS STATIV
