80370 Halter für
80370 Desinfektionsmittel
Diese Montageanleitung bitte sorgfältig durchlesen!
TECHNISCHE DATEN
DIMENSIONEN
- Außenmaße: B x T x H: 154 x 155-193 x 90 mm
- Flaschengröße: Breite x Tiefe: max. ø/
- Klemmbereich: Tiefe 65 - 102 mm
- Tropfschale: ø 70 x 47 mm
MATERIAL
- Halterung, Bügel: Stahl
- Tropfschale: Polyamid
- Rändelmuttern: Polyamid, Stahl, Zink
- Gewinde: Stahl, Messing, Zink
OBERFLÄCHE 80370-000-55 schwarz
80370-000-76 reinweiß
pulverbeschichtet
GEWICHT 0,52 kg
SICHERHEITSHINWEISE
Die Sicherheit der Installation hängt ab von:
MONTAGE
Auf feste Schraubverbindungen achten.
WANDBESCHAFFENHEIT
Das Produkt nur an geeigneten, d.h. tragfähigen Wänden
befestigen. Ungeeignet sind Wandflächen, die zu schwach
sind oder hinter denen Strom- und Wasserleitungen oder
dergleichen verlegt sind. Beigefügte Schrauben und
Dübel 2 sind nicht für alle Wände geeignet. Im Zweifel
einen qualifizierten Fachmann zu Rate ziehen.
TRAGLAST
Nur für Desinfektionsflaschen passender Größe;
siehe oben TECHNISCHE DATEN.
UMGEBUNG
Negative äußere Einflüsse (Stöße, Herumzerren,
Erschütterungen, Wind, Nässe etc.) sind zu vermeiden
bzw. zu verhindern.
WARTUNG
Regelmäßig die Unterlage reinigen
MONTAGEANLEITUNG
A. BESTANDTEILE
1 Flaschenhalterung
2 Tropfschale
3 Zubehörbeutel (6-16312-1-00)
3.a Holzschraube 4,5 x 35 mm (2x)
3.b Dübel (Kunststoff) ø 6 x 30 mm (2x)
4 Zubehörbeutel (6-80370-1-55/76)
4.a Rändelmutter M5 (2x)
4.b U-Scheibe ø 5,3 mm (2x)
4.c Schloßschraube M5 x 12 mm (2x)
4.d Haltebügel
4.e Fußpads ø 13 mm (4x)
B. WANDMONTAGE
5 siehe Abb. 5.1 - 5.5
C. DESINFEKTIONSMITTEL-HALTER VORBEREITEN
6 Zubehörbeute 4 öffnen und Haltebügel 4.d
6 an der Flaschenhalterung 1 befestigen:
6 - Bügel 4.d außen über die Haltewinkel schieben,
6 - Schloßschrauben 4.c von innen durchstecken,
6 - U-Scheiben 4.b über die Gewinde schieben,
6 - Rändelmutter 4.a aufschrauben.
7 Fußpads 4.e auf die Unterseite des Bodens kleben
7 empfohlen auch bei Wandbefestigung).
8 Die Tropfschale 2 von oben in die Freimachung
8 einpressen. Sie kann bei Bedarf zur Reinigung
8 entnommen werden.
D. DESINFEKTIONSFLASCHE (nicht im Lieferumfang)
19 Desinfektionsflasche im Flaschenhalter abstellen,
10 Flasche mittels Bügel 4.d festklemmen,
11 beide Rändelmuttern 4.a festziehen.
INFORMATIONEN
HINWEIS: Beim Halter für Desinfektionsmittel handelt es
HINWEIS: sich nicht um medizinisch zertifiziertes Produkt.
- Negative Auswirkungen des Desinfektionsmittels auf die
- Produkte (Oberflächen, Material) sind uns nicht bekannt.
- Gleichwohl empfehlen wir, mögliche Rückstände des
- Desinfektionsmittels stets zu entfernen, um evtl. Schäden
- zu vermeiden und Sie so lange Freude am Produkt haben.
- Zur Reinigung ein leicht feuchtes Tuch und
- nicht scheuerndes Reinigungsmittel benutzen.
Desinfektionsmittel nicht im Lieferumfang enthalten.

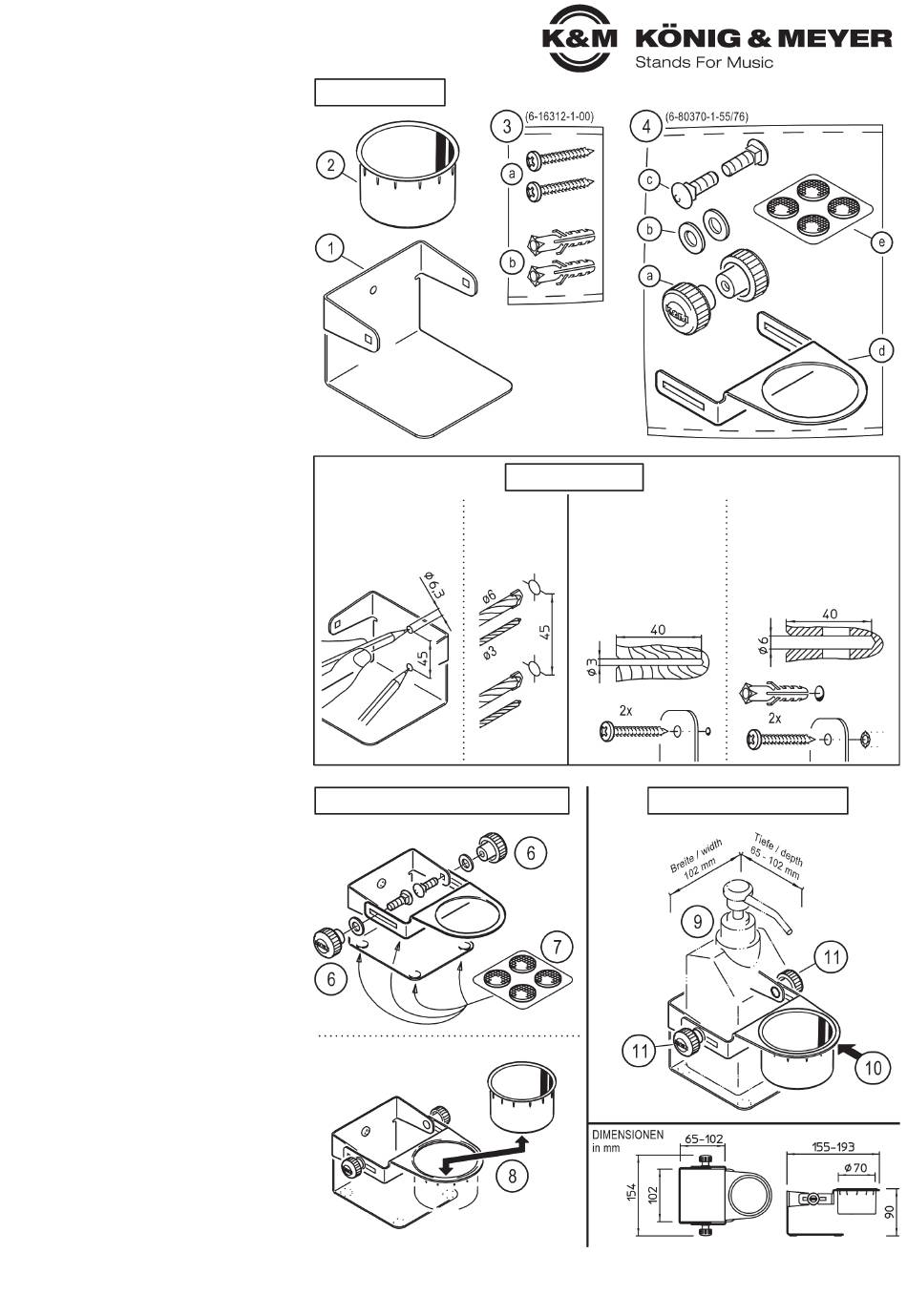

A. BESTANDTEILE
■
102 mm
VORBEREITUNG
5.1 Wandhaltewinkel
5.1 senkrecht ausrichten
5.2 Bohrlöcher markieren.
C. HALTER VORBEREITEN
B. WANDMONTAGE
5.3 Vorbohren 5.4 HOLZBALKEN
5.3 z.B.: ø 6 mm - Holzschraube 4,5 x 35 mm 3.a
5.3 Spreizdübel
bohren,
5.3 ø 3 mm Holz-
senken,
5.3 schraube
ausblasen,
Halterung anbringen,
Holzschrauben eindrehen
80370-000-55/76 Rev.3a 03-79-922-00 6/20
BEFESTIGUNGSBEISPIELE
5.5 LOCHSTEINE, BETON
- Kunststoffdübel 6 x 30 mm 3.b
- mit Holzschraube 4,5 x 35 mm 3.a
bohren, senken, ausblasen,
Dübel setzen,
Halterung anbringen,
Holzschrauben eindrehen
D. DESINFEKTIONSFLASCHE
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
