Halma SENSITRON PL4+ Quick Installation Manual

SENSITRON PL4+
A Halma Company Quick Guide
PL4+
Centralina rilevazione gas / Gas Control Panel
Manuale installazione rapido / Quick installation guide
MT4359 rev.2 16/03/2023©
Sensitron S.r.l., Viale della Repubblica 48, Cornaredo (MI)
sales@sensitron.it
TEL. +390293548155 FAX. +390293548089
La centrale di rivelazione gas PL4+, nella configurazione
base, può gestire fino a quattro rivelatori con uscita
proporzionale 4-20mA, espandibili a otto con l'aggiunta di
un modulo opzionale. E' possibile configurare ogni singolo
ingresso impostando sia il tipo di rivelatore, sia il campo di
misura, sia i valori delle soglie d'intervento degli allarmi. La
programmazione delle funzioni è effettuata con il semplice
uso dei tasti presenti sul frontale della centrale.
Sono disponibili 5 uscite relè, di cui tre associate alle soglie
di intervento (AL 1, AL 2, AL 3), una al guasto (FLT) e una è
ausiliaria (AUX) che può essere associata ad uno dei tre stati
di allarme o al guasto. Con l'aggiunta del modulo opzionale
di espansione (STPL4/ESP), oltre all'aggiunta di quattro zone
supplementari, sono implementate anche 16 uscite a O/C in
sicurezza negativa, associate ad AL 2 - AL 3 per tutte le otto
zone. Le 16 uscite O/C sono trasformabili in uscite relè tramite
modulo STG/16REL.

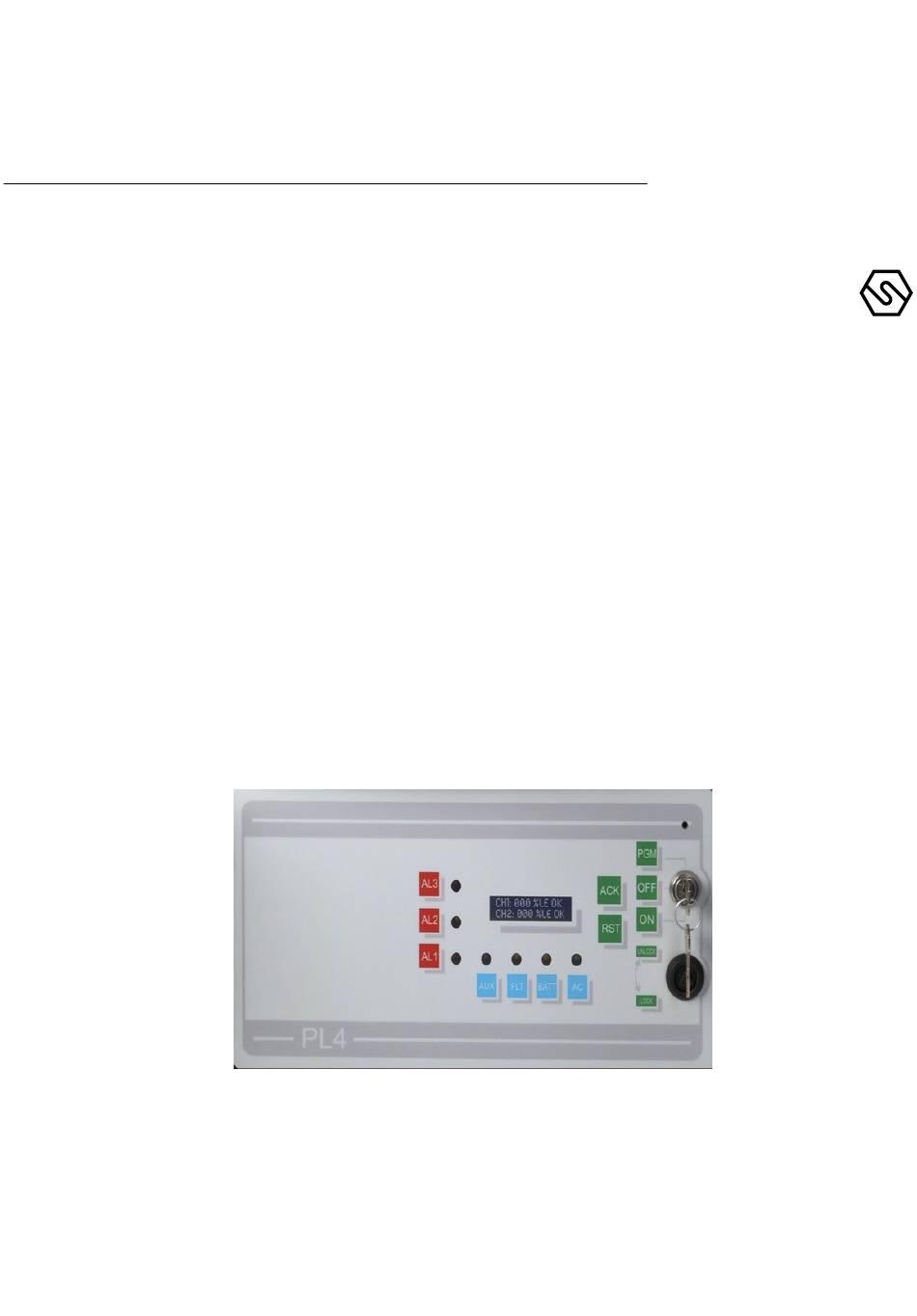

Pannello frontale
Comandi ed indicazioni
AL1 LED ALLARME1
AL2 LED ALLARME2
AL3 LED ALLARME3
FLT LED GUASTO
AUX ATTIVAZIONE RELE' AUX
BAT LED FUNZIONAM. A BATTERIA
AC LED PRESENZA RETE
ACK PULSANTE TACITAZ.
RST PULSANTE RESET
ON CHIAVE IN INSERITO
OFF CHIAVE IN DISINSER.
PGM CHIAVE IN PROG
MT4359
SENSITRON S.R.L. - All rights reserved - www. sensitron.it
The PL4+ gas control panel can manage 4 analogue 4-20mA
gas detectors and can be expanded to 8 by using an optional
4-zone expansion module, easily connectable directly in the
control unit. Any single input configuration requires setting
the type of detector being used, the measuring range and the
alarm thresholds. Functions programming is easily performed
through the push buttons on the front panel. The control panel
is equipped with 5 relays and precisely, one for each alarm
threshold (AL1, AL2, AL3), one for fault (FLT) and an auxiliary
one (AUX) that can be associated to any of the alarm status
or fault. By adding the optional 4-zone expansion module
(STPL4/ESP), the panel gets 4 additional inputs and 16 Open-
Collector outputs (negative safety) that can be associated to
AL2 – AL3 alarms of each of the 8 inputs. The 16 O/C outputs
can be improved in relay outputs by the STG/16REL card.

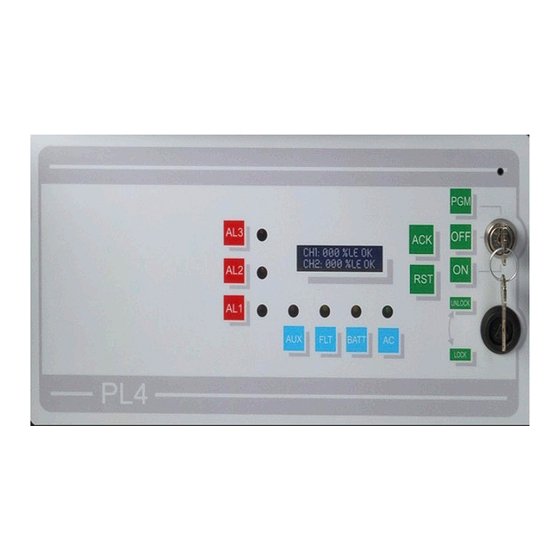

Front panel
Commands and indications
AL1 ALARM1
AL2 ALARM2
AL3 ALARM3
FLT FAULT
AUX AUX RELAY ACTIVATION
BAT BATTERY OPERATION LED
AC MAIN POWER LED
ACK ACK PUSH BUTTON
RST RESET PUSH BUTTON
ON KEY SWITCH IN SET MODE
OFF KEY SWITCH UNSET MODE
PGM KEY SWITCH IN PROGRAMMING MODE
