Li-ion cordless hammer drill
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V1.0
9187006
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9187006 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 9187006

Summary of Contents for Power Fist 9187006

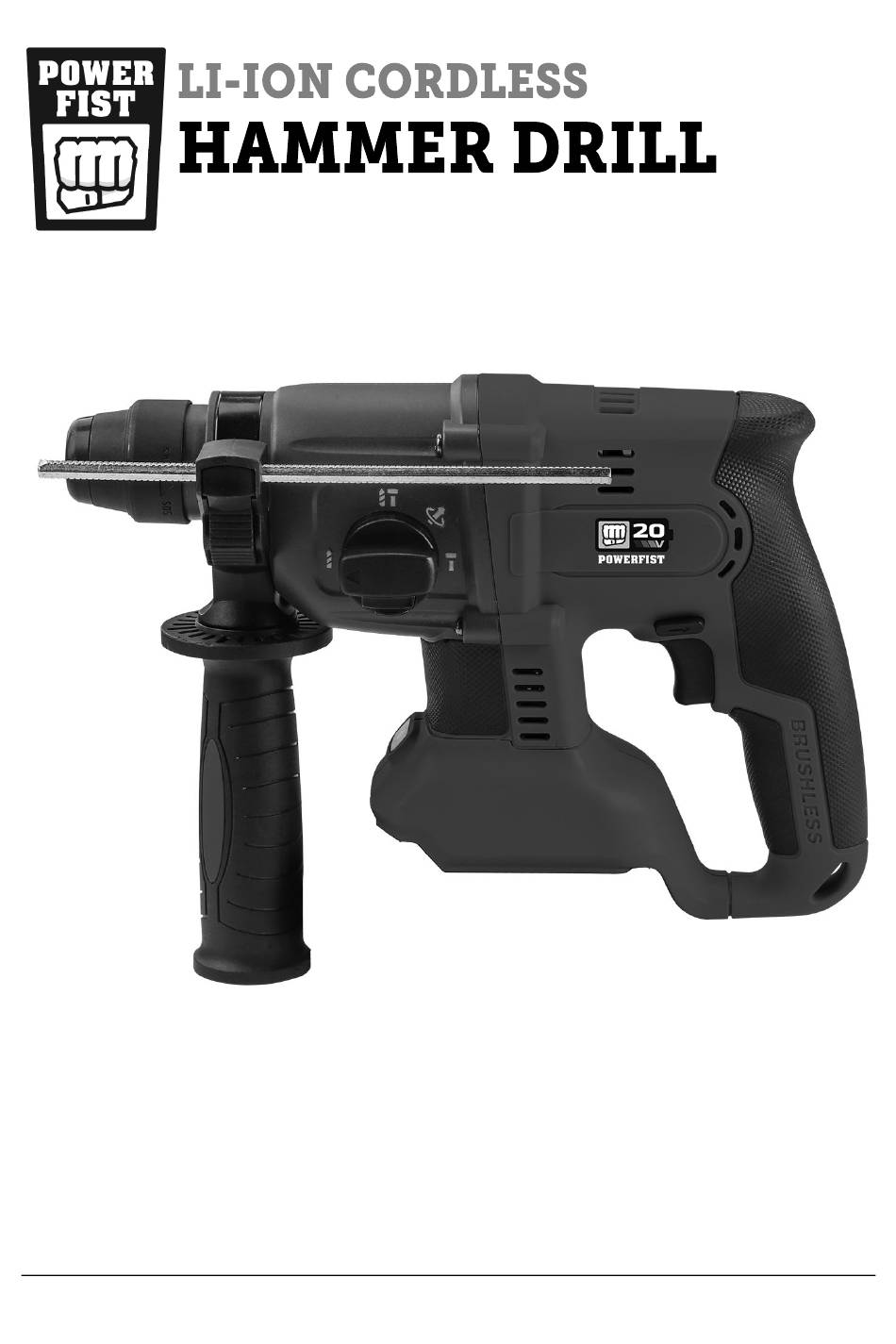

  • Page 1 V1.0 9187006 Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    9187006 LI-ION CORDLESS HAMMER DRILL V1.0 SPECIFICATIONS Drilling Capacity Steel: 1/2 in. Concrete: 3/4 in. Wood: 1-1/2 in. Voltage Rating 20V DC Reversing Blows Per Minute 0 to 4,500 BPM No Load Speed 0 to 1,400 RPM Variable-speed Chuck Size 1/2 in.

  • Page 3: Work Area

    V1.0 LI-ION CORDLESS HAMMER DRILL 9187006 This notice indicates an immediate and specific hazard that will result in severe DANGER! personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in a serious injury if the proper precautions are not taken.

  • Page 4: Personal Precautions

    9187006 LI-ION CORDLESS HAMMER DRILL V1.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
  • Page 5 V1.0 LI-ION CORDLESS HAMMER DRILL 9187006 Always hold the tool firmly in your hands before switching the tool ON. The reaction to the motor’ s torque may cause the tool to twist, as it accelerates to full speed. Avoid positioning yourself between the tool or auxiliary handle and a wall or protrusion.
  • Page 6 9187006 LI-ION CORDLESS HAMMER DRILL V1.0 Never force the tool. Excessive pressure could damage to the tool, your workpiece or cause serious personal injury. If the hammer drill runs smoothly under no load, but does not run smoothly under load, then excessive pressure is being used.

  • Page 7: Vibration Precautions

    V1.0 LI-ION CORDLESS HAMMER DRILL 9187006 • The drill bit may contact a body part, causing a serious injury • The tool may strike bystanders. • Kickback can also damage the tool or workpiece. Kickback can be avoided by taking proper precautions: Maintain a firm grip on the tool and position your body and arms to allow you to resist a kickback.
  • Page 8 9187006 LI-ION CORDLESS HAMMER DRILL V1.0 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.

  • Page 9: Assembly And Installation

    V1.0 LI-ION CORDLESS HAMMER DRILL 9187006 ASSEMBLY & INSTALLATION INSTALLING THE AUXILIARY HANDLE Install the auxiliary handle for two-handed operation of the drill. This is particularly important for hammer drilling in concrete. Turn the auxiliary handle counter clockwise to open the mounting collar.

  • Page 10: Operation

    9187006 LI-ION CORDLESS HAMMER DRILL V1.0 OPERATION INSTALLING A DRILL BIT WARNING! Use the correct type of drill bit for the material and speed. The wrong drill bit can shatter and injure you or a bystander. It can also damage the tool. Check the drill bit manufacturer's instructions to match the bit to the task.
  • Page 11 V1.0 LI-ION CORDLESS HAMMER DRILL 9187006 Select the hammer icon when hammering or chipping masonry with a gouge, bull point or spade bit. OPERATING THE HAMMER DRILL Drilling into brick, stone or cement requires a masonry drill bit. Ceramic, glass, porcelain and ceramic workpieces require specialized drill bits.
  • Page 12 9187006 LI-ION CORDLESS HAMMER DRILL V1.0 Back the drill bit out of the bore hole often during drilling to remove debris. Clean dust and debris from the drill bit flutes from time-to- time during the task. Sparks ejecting from the hole indicates you have hit rebar. Remove the SDS drill bit and install a rebar cutter drill bit before continuing the task.

  • Page 13: Care And Maintenance

    V1.0 LI-ION CORDLESS HAMMER DRILL 9187006 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing.
  • Page 14 9187006 LI-ION CORDLESS HAMMER DRILL V1.0 STORAGE When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust. Remove the lubricant before using the tool again. Components should be kept dry, with machined surfaces lightly oiled.
  • Page 15 This page is intentionally left blank.
  • Page 16 This page is intentionally left blank.
  • Page 17 V1,0 9187006 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 18: Spécifications

    9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 SPÉCIFICATIONS Capacité de perçage Acier : 1/2 po Béton : 3/4 po Bois : 1 1/2 po Tension nominale 20 V c.c. Marche arrière Coups par minute 0 à 4 500 coups/min Vitesse à...

  • Page 19: Aire De Travail

    V1.0 PERCEUSE À PERCUSSION SANS FIL AU LI-ION 9187006 DÉFINITIONS DE DANGER Veuillez vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu’il existe un risque de dommage matériel, de blessure ou de mort si on ne respecte pas certaines instructions.

  • Page 20: Équipement De Protection Individuelle

    9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 ÉQUIPEMENT DE PROTECTION INDIVIDUELLE DANGER! L’inhalation prolongée de fines de béton ou de ciment particules créées par une perceuse à percussion, que ce soit pendant quelques semaines ou sur une période se prolongeant de 5 à 10 ans, peut causer une maladie pulmonaire létale appelée silicose.

  • Page 21: Consignes De Sécurité Spécifiques

    V1.0 PERCEUSE À PERCUSSION SANS FIL AU LI-ION 9187006 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES AVERTISSEMENT! Peu importe votre aisance ou votre familiarité avec le produit (à force de vous en servir), respectez TOUJOURS et strictement les règles de sécurité. Si vous utilisez cet outil de façon dangereuse ou incorrecte, vous pouvez subir des blessures corporelles graves.
  • Page 22 9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 Ne tentez jamais de changer le sens de la rotation du foret en cours d’utilisation. Cela pourrait endommager le dispositif de verrouillage électrique intégré à l’interrupteur. Veillez à ce que le foret soit complètement arrêté...
  • Page 23 V1.0 PERCEUSE À PERCUSSION SANS FIL AU LI-ION 9187006 Avant chaque utilisation, vérifiez que les pièces mobiles de la perceuse à percussion ne sont pas mal alignées ou ne se coincent pas. Corrigez le problème avant d’utiliser la perceuse à percussion pour éviter les blessures ou les dommages à...
  • Page 24 9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 l’outil. Une accumulation excessive de particules de bois, de plastique ou de métal peut provoquer un risque électrique ou d’incendie. PRÉCAUTIONS À PRENDRE POUR ÉVITER L’EFFET DE REBOND Un effet de rebond est la réaction soudaine de un foret qui est pincé ou accroché...
  • Page 25 V1.0 PERCEUSE À PERCUSSION SANS FIL AU LI-ION 9187006 Portez des gants appropriés pour réduire les effets des vibrations. N’utilisez PAS cet outil avant de consulter un médecin, si vous avez un des états de santé suivants : Grossesse Troubles neurologiques Mauvaise circulation sanguine aux Diabète...
  • Page 26 9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 GUIDE D’IDENTIFICATION Manchon de verrouillage Bouton de déclenchement de la jauge de profondeur Tige de jauge de profondeur Évents de l’outil Interrupteur de marche avant/ arrière Prise de poignée en caoutchouc Poignée auxiliaire...

  • Page 27: Assemblage Et Installation

    V1.0 PERCEUSE À PERCUSSION SANS FIL AU LI-ION 9187006 ASSEMBLAGE ET INSTALLATION INSTALLATION DE LA POIGNÉE AUXILIAIRE Installez la poignée auxiliaire pour l’utilisation de la perceuse avec les deux mains. Ceci est particulièrement important pour le forage au marteau dans le béton.

  • Page 28: Sélection D'une Fonction

    9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 FONCTIONNEMENT INSTALLATION D’UN FORET AVERTISSEMENT! Utilisez le type de foret qui convient au matériau et à la vitesse. Un foret incorrect risque d’éclater et de vous blesser ou de blesser des gens à proximité. Cela peut également endommager l’outil.
  • Page 29 V1.0 PERCEUSE À PERCUSSION SANS FIL AU LI-ION 9187006 vous faites un trou dans la maçonnerie. Cela actionne l’option perceuse à percussion. Sélectionnez l’icône de verrouillage de position pour désengager le mécanisme de marteau. Faites tourner à la main la lame de burinage, la gouge ou le burin à...
  • Page 30 9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 Appuyez doucement sur la perceuse à percussion pour permettre à le foret ou à la vis d’attaquer le matériau. Contrôlez la vitesse de pénétration en augmentant ou en réduisant la pression sur la gâchette.

  • Page 31: Soin Et Entretien

    V1.0 PERCEUSE À PERCUSSION SANS FIL AU LI-ION 9187006 Appuyez sur la détente pour mettre l’outil en marche. Le bouton de verrouillage de sécurité se déclenchera. La lampe de travail à DEL éclaire le matériau lorsque la gâchette est tenue.

  • Page 32: Nettoyage Du Chargeur

    9187006 PERCEUSE À PERCUSSION SANS FIL AU LI-ION V1.0 Retirez tous les copeaux de l’appareil au moyen d’un aspirateur ou d’air comprimé. Nettoyez uniquement à l’aide d’un chiffon humide. Évitez d’utiliser des solvants lors du nettoyage des pièces en plastique.
