Please read and understand all instructions before use.
Retain this manual for future reference.
3/8 in. Reversible
Composite
Air Drill
User Manual
8344525

Advertisement

loading
Need help?

Need help?

Do you have a question about the 8344525 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Power Fist 8344525

Summary of Contents for Power Fist 8344525

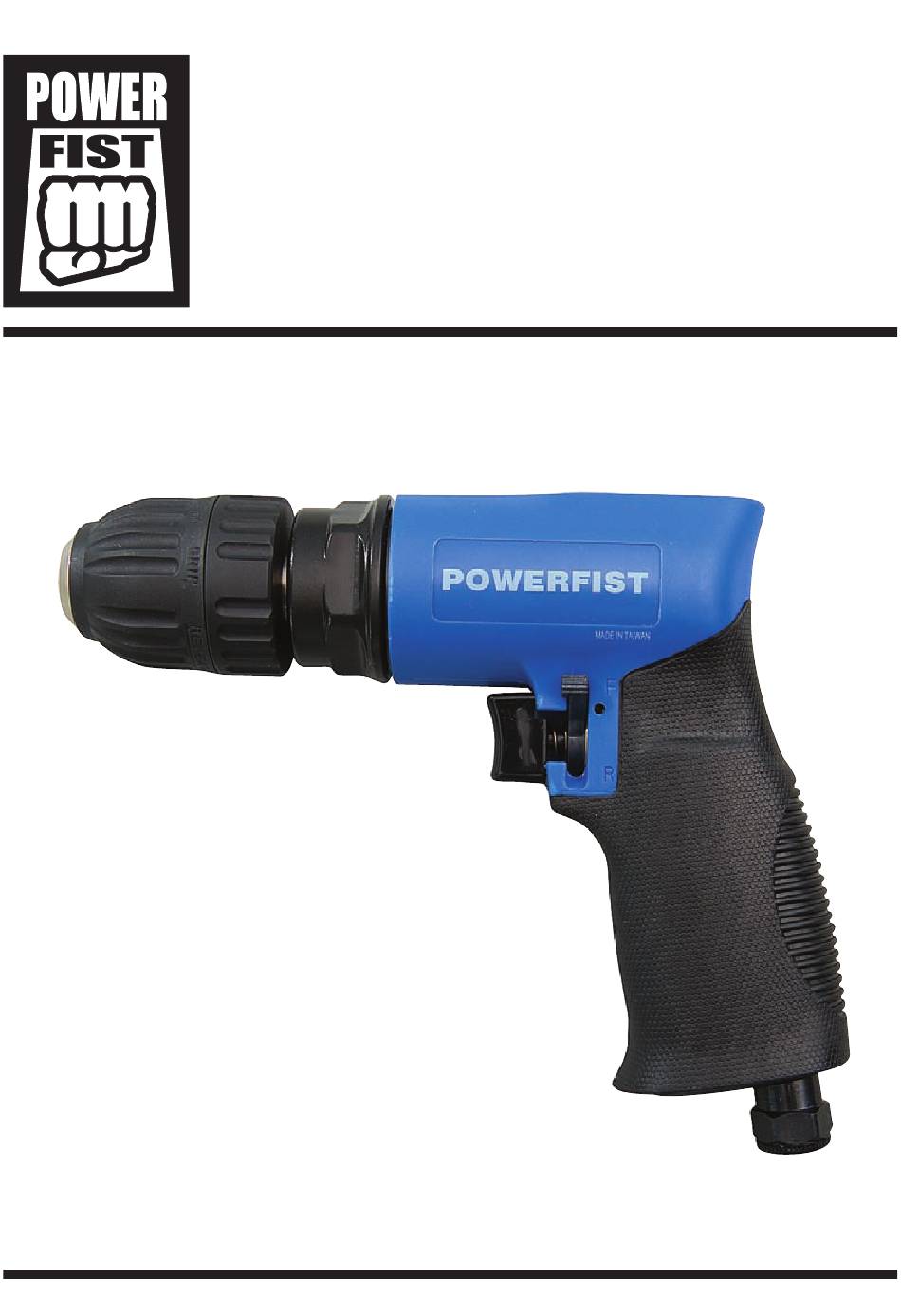

  • Page 1 V 2.6 8344525 3/8 in. Reversible Composite Air Drill User Manual Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 3 V 2.6 8344525 3/8 in. Reversible Composite Air Drill SPECIFICATIONS Chuck Type Keyless Chuck Size 3/8 in. Air Consumption @ 90 PSI 4 CFM Max. Torque 88 ft-lb No Load Speed (2 stage trigger) 1,800/1,000 RPM Variable Speed Spindle Thread 3/8 in.
  • Page 4 V 2.6 3/8 in. Reversible Composite Air Drill 8344525 SAFETY IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Before allowing someone else to use this tool, make sure they are aware of all safety information.
  • Page 5 8344525 3/8 in. Reversible Composite Air Drill V 2.6 PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the tool. Head Protection Always wear impact safety goggles that provide front and side protection for the eyes.
  • Page 6 V 2.6 3/8 in. Reversible Composite Air Drill 8344525 AIR TOOL PRECAUTIONS Air tools produce more noise than their electric counterparts. Extended exposure to this noise may cause hearing loss. Wear ear protection gear to eliminate or reduce the noise.
  • Page 7 8344525 3/8 in. Reversible Composite Air Drill V 2.6 AIR POWER TOOL PRECAUTIONS WARNING! Immediately switch off the tool if any of the following occurs: • Malfunction of the air inlet, air compressor or damage to the air supply hose.
  • Page 8 V 2.6 3/8 in. Reversible Composite Air Drill 8344525 VIBRATION PRECAUTIONS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then have regular medical check ups to ensure medical problems are not being caused by or worsened from tool use.
  • Page 9 8344525 3/8 in. Reversible Composite Air Drill V 2.6 SPECIFIC SAFETY PRECAUTIONS When drilling deep holes, periodically remove the drill bit from the workpiece to allow debris to clear out from the bit. Do not exceed air pressure of 90 PSI when using this tool.
  • Page 10 V 2.6 3/8 in. Reversible Composite Air Drill 8344525 AIR COMPRESSOR Ensure the compressor used with the tool can supply the required Cubic Feet per Minute at the required PSI (see Specifications). Use proper size and type of air pressure line and fittings.
  • Page 11 8344525 3/8 in. Reversible Composite Air Drill V 2.6 DISCONNECTING AIR SOURCE WARNING! Failure to follow these steps could result in severe injury, tool or property damage. Disconnect tool from air source before cleaning, servicing, changing parts/accessories or when not in use.
  • Page 12 V 2.6 3/8 in. Reversible Composite Air Drill 8344525 AIR TOOL LUBRICATION CAUTION! NEVER use a penetrating oil to lubricate the tool. Penetrating oil may act as a solvent that will break down the grease and cause the tool to seize up.
  • Page 13 8344525 3/8 in. Reversible Composite Air Drill V 2.6 UNPACKING Carefully remove the parts and accessories from the box. Retain packaging material until you have carefully inspected and satisfactorily installed or operated the tool. Make sure that all items in the parts list are included.
  • Page 14 V 2.6 3/8 in. Reversible Composite Air Drill 8344525 MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will prevent unnecessary problems. Keep the tool handles clean, dry and free from oil/grease at all times.
  • Page 15 8344525 3/8 in. Reversible Composite Air Drill V 2.6 TROUBLE SHOOTING If the tool does not function properly or if it is missing parts, contact Princess Auto Ltd. for a solution. If unable to do so, have a qualified technician service the tool.
  • Page 16 PARTS BREAKDOWN PARTS LIST DESCRIPTION QTY. DESCRIPTION QTY. DESCRIPTION QTY. Air Inlet Cylinder Clamp Nut Exhaust Sleeve Rotor Washer 2.5 x 24 Pin Rotor Blade 3/8 in. Keyless Chuck Housing Packing Chuck Screw Spring Front Plate Bushing O-ring Bearing 608ZZ O-ring Valve Stem Washer...
  • Page 17 V 2,6 8344525 Perceuse pneumatique réversible en composite de 3/8 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
