Summary of Contents for Power Fist 8384513

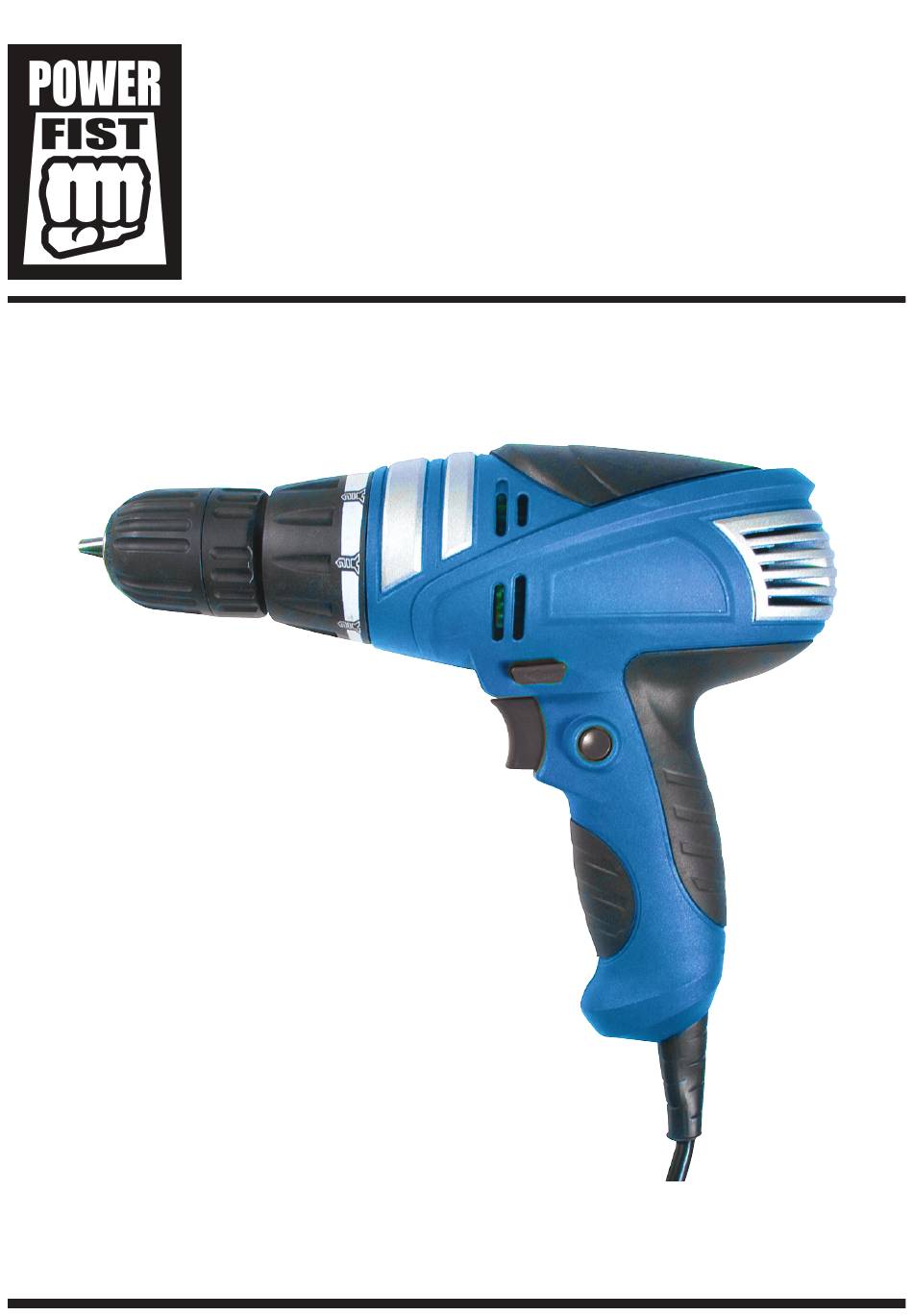

- Page 1 V 2.0 8384513 3/8" Corded Drill User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 3: Specifications
V 2.0 8384513 3/8" Corded Drill SPECIFICATIONS Voltage 120V- 60 Hz No load Speed 0 to 750 RPM Max. drilling capacity Wood 1" Steel 3/8" IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. Keep this manual for the safety warnings and precautions, operating, inspection and maintenance instructions. -
Page 4: Personal Safety
V 2.0 3/8" Corded Drill 8384513 PERSONAL SAFETY 1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection. Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood chips. -
Page 5: Vibration Precautions
8384513 3/8" Corded Drill V 2.0 VIBRATION PRECAUTIONS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders. 1. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then have regular medical check ups to ensure medical problems are not being caused by or worsened from tool use. -
Page 6: Operation
V 2.0 3/8" Corded Drill 8384513 UNPACKING 1. Carefully remove the parts and accessories from the box. 2. Make sure that all items listed in the parts lists are included. 3. Inspect the parts carefully to make sure the tool was not damaged while shipping. -
Page 7: Maintenance
8384513 3/8" Corded Drill V 2.0 MAINTENANCE Before making any adjustments or changing any accessory, turn off the tool and unplug it from its power source. 1. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it will operate properly and perform its intended functions. -
Page 8: Parts Breakdown
PARTS BREAKDOWN Description Description Screw 5x22 (left) Switch Chuck Self-taping screw Gear Box Cable board Oil Cover Sheath Bear 608 Cable Cord Rotor label Bear 606 Left housing Stator Push button Carbon Brush Self-tapping Screw Carbon Brush support Right housing... - Page 9 V 2.0 8384513 Perceuse de 3/8 po avec fil Manuel du Propriétaire Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 11: Fiche Technique
V 2.0 8384513 FICHE TECHNIQUE Tension 120V- 60 Hz Vitesse à vide 0 à 750 TPM Capacité de perçage max. Bois 1 po Acier 3/8 po CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. Conservez ce manuel qui contient les avertissements et les mesures de sécurité, les instructions de fonctionnement,... -
Page 12: Sécurité Personnelle
V 2.0 Perceuse de 3/8 po avec fil 8384513 SÉCURITÉ PERSONNELLE 1. Portez des vêtements appropriés et de l'équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de sécurité... -
Page 13: Utilisation Et Entretien De L'outil
8384513 Perceuse de 3/8 po avec fil V 2.0 8. Évitez d'utiliser une rallonge excessivement longue. Choisissez une rallonge appropriée à la situation, car une rallonge trop longue qui traîne sur le plancher peut être plus dangereux qu'utile. L'usage d'une rallonge trop longue ou trop mince peut endommager l'outil. -
Page 14: Identification Des Pièces
V 2.0 Perceuse de 3/8 po avec fil 8384513 5. Évitez les mises en marche involontaires. Assurez-vous que le commutateur est en position neutre ou ARRÊT lorsque l'outil n'est pas utilisé et avant de le brancher à une source d'alimentation. Ne transportez pas l'outil avec les doigts sur le commutateur ou à... -
Page 15: Entretien
8384513 Perceuse de 3/8 po avec fil V 2.0 COMMANDE DE VITESSE • La vitesse variable de cette perceuse peut se régler par le degré de pression exercée sur l'interrupteur d'alimentation. Plus on appuie sur l'interrupteur, plus vite la perceuse fonctionne. - Page 16 V 2.0 Perceuse de 3/8 po avec fil 8384513 RÉPARTITION DES PIÈCES Description Description Vis 5x22 (gauche) 11 Interrupteur Mandrin 12 Vis autotaraudeuse Boite d’engrenages 13 Plaque de câble Couvercle du récipient d’huile 14 Fourreau Roulement 608 15 Cordon électrique Rotor 16 Étiquette...
