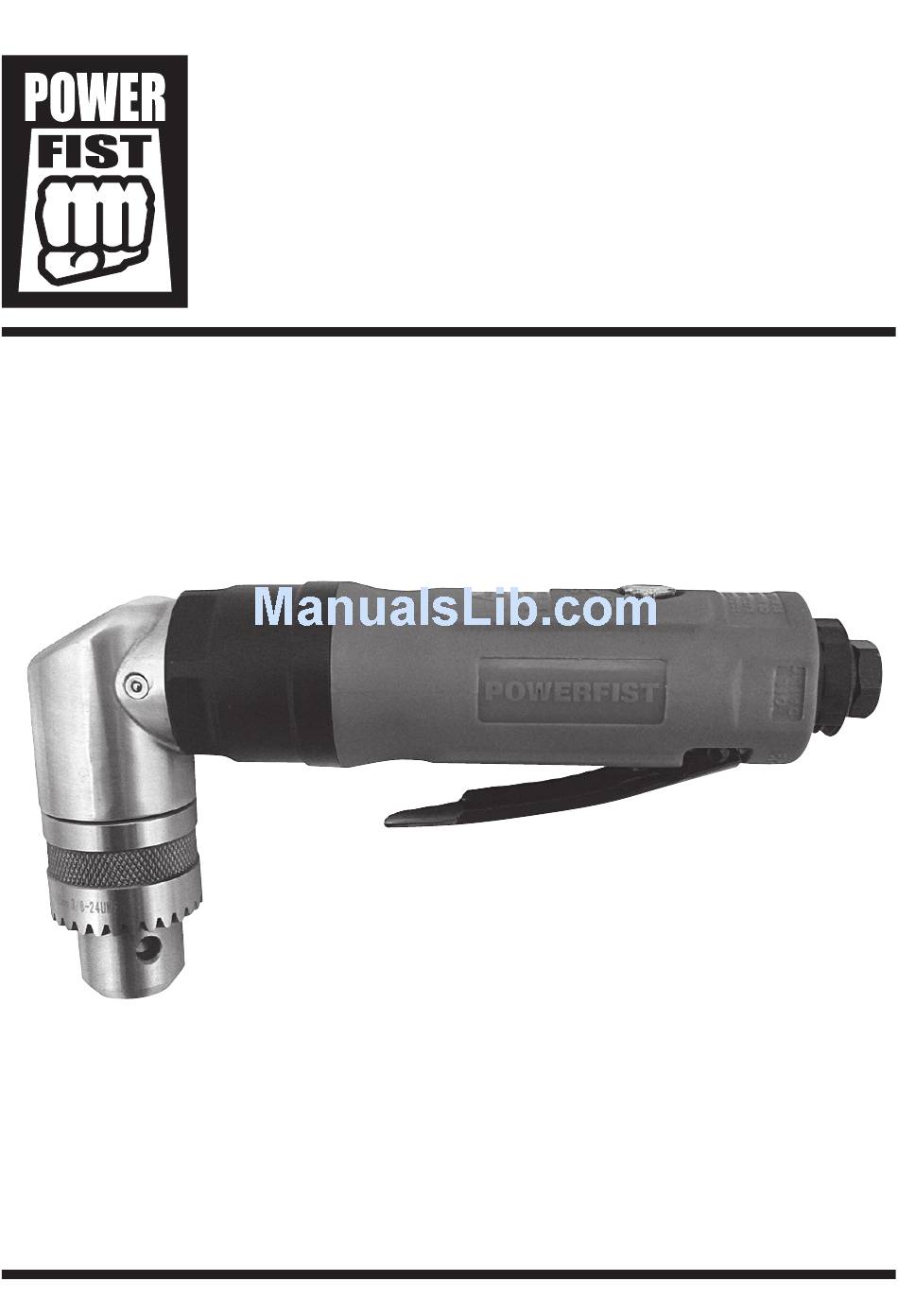

- Page 1 V 2.7 8011796 3/8 in. Right Angle Air Drill Visit www.princessauto.com for more information...
-
Page 3: Specifications
V 2.7 8011796 3/8 in. Right Angle Air Drill SPECIFICATIONS Chuck Size 3/8 in. Chuck Type Keyed Air Consumption 3.7 CFM @ 90 PSI Max. Torque 4 ft-lb No Load Speed 1,800 RPM Spindle Thread 3/8 x 24 3/8 in. x 24 UNF... -
Page 4: Work Area
V 2.7 3/8 in. Right Angle Air Drill 8011796 WORK AREA Operate in a safe work environment. Keep your work area clean and well lit. Keep anyone not wearing the appropriate safety equipment away from the work area. Minimize distractions in the work environment. Distractions can cause you to lose control of the tool. -
Page 5: Vibration Precautions
8011796 3/8 in. Right Angle Air Drill V 2.7 VIBRATION PRECAUTIONS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then have regular medical check ups to ensure medical problems are not being caused by or worsened from tool use. - Page 6 V 2.7 3/8 in. Right Angle Air Drill 8011796 USE AND CARE OF TOOL Use the correct tool for the job. Do not force a tool or attachment to do the work of a larger industrial tool. Maximize tool performance and safety by using the tool for its intended task.
-
Page 7: Installation
8011796 3/8 in. Right Angle Air Drill V 2.7 UNPACKING Carefully remove the parts and accessories from the box. Retain packaging material until you have carefully inspected and satisfactorily installed or operated the tool. Make sure that all items in the parts list are included. -
Page 8: Operation
V 2.7 3/8 in. Right Angle Air Drill 8011796 OPERATION Always check the direction of the cordless drill’s rotation before use. Ensure the material to be drilled is anchored or clamped firmly. If drilling thin material, use a “back-up” block to prevent damage to the material. -
Page 9: Drilling Masonry
8011796 3/8 in. Right Angle Air Drill V 2.7 DRILLING MASONRY For best results: For masonry, such as brick, cement, cinder block, etc., use carbide-tipped bits. Masonry can be brittle, so be careful not to apply too much pressure. This may crack the material. - Page 10 V 2.7 3/8 in. Right Angle Air Drill 8011796 AIR TOOL LUBRICATION CAUTION! Never use a penetrating oil to lubricate the tool. Penetrating oil may act as a solvent that will break down the grease and cause the tool to seize up.
-
Page 11: Troubleshooting
8011796 3/8 in. Right Angle Air Drill V 2.7 TROUBLESHOOTING If the tool does not function properly or if it is missing parts, contact Princess Auto Ltd. for a solution. If unable to do so, have a qualified technician service the tool. - Page 12 V 2.7 3/8 in. Right Angle Air Drill 8011796 Problem(s) Possible cause(s) Suggested solution(s) Tool will not run. Air flows freely O-rings throttle valve dislodged Have a qualified technician from exhaust. from seat inlet valve. replace the O-ring. Damage or excessive wearing of Bring to Princess Auto Ltd.
-
Page 13: Parts Breakdown
8011796 3/8 in. Right Angle Air Drill V 2.7 PARTS BREAKDOWN Visit www.princessauto.com for more information... -
Page 14: Parts List
V 2.7 3/8 in. Right Angle Air Drill 8011796 PARTS LIST DESCRIPTION QTY. DESCRIPTION QTY. Screw Bearing (608ZZ) O-Ring (P12) Washer O-Ring (P8) Ring Gear Air Regulator Idler Gear Spring Idler Gear Pin Valve Stem Bushing Idler Gear Plate Valve Stem Clamp Nut O-Ring (3.5x1.4) - Page 15 V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 17: Spécifications
V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po SPÉCIFICATIONS Taille du mandrin 3/8 po Type de mandrin À clé Consommation d’air 3,7 pi cubes/min à 90 lb/po carré Couple max. 4 pi-lb Vitesse à vide 1 800 tr/min 3/8 po x 24 UNF... -
Page 18: Aire De Travail
V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et bien éclairée. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se trouvent pas à... -
Page 19: Consignes Spécifiques De Sécurité
8011796 V 2,7 Perceuse pneumatique coudée de 3/8 po PRÉCAUTIONS RELATIVES AUX VIBRATIONS Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, surtout aux mains, aux bras et aux épaules. - Page 20 V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po SOIN ET UTILISATION DE L’OUTIL Utilisez le bon outil pour la tâche à effectuer. Ne forcez pas un outil ou un accessoire pour effectuer le travail d’un outil industriel plus gros. Maximisez la performance de l’outil et la sécurité...
- Page 21 8011796 V 2,7 Perceuse pneumatique coudée de 3/8 po DÉBALLAGE Retirez soigneusement les pièces et les accessoires de la boîte. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté avec soin et installé ou utilisé l’outil de manière satisfaisante.
-
Page 22: Opération
V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po OPÉRATION Vérifiez toujours le sens de rotation de la perceuse sans fil avant de l’utiliser. Assurez-vous que le matériau à percer est solidement ancré ou bien serré. Si vous devez percer un matériau mince, utilisez un bloc d’appui afin de ne pas endommager le matériau lui-même. -
Page 23: Perçage Du Bois
8011796 V 2,7 Perceuse pneumatique coudée de 3/8 po PERÇAGE DE MAÇONNERIE Pour de meilleurs résultats : Pour la maçonnerie, comme la brique, le ciment, les blocs de béton de mâchefer, employez des forets à pointe carburée. La maçonnerie peut être friable. Il faut donc user de prudence et ne pas appliquer trop de pression. - Page 24 V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po LUBRIFICATION D’OUTILS PNEUMATIQUES ATTENTION ! N’utilisez JAMAIS une huile pénétrante pour lubrifier l’outil. Une huile pénétrante peut agir comme un solvant qui provoque le grippage de l’outil. Afin de prévenir la corrosion de leurs pièces internes durant le transport et l’entreposage, tous les outils pneumatiques sont empaquetés dans une graisse.
-
Page 25: Dépannage
8011796 V 2,7 Perceuse pneumatique coudée de 3/8 po DÉPANNAGE Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd. afin d’obtenir une solution. Si ce n’est pas possible, demandez à un technicien qualifié de réparer l’outil. - Page 26 V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L’outil ne fonctionne pas. De l’air La soupape d’accélérateur à Demandez à un technicien sort librement de l’échappement. joints toriques est sortie de la qualifié de remplacer le soupape d’admission à...
- Page 27 8011796 V 2,7 Perceuse pneumatique coudée de 3/8 po RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 28: Liste Des Pièces
V 2,7 8011796 Perceuse pneumatique coudée de 3/8 po LISTE DES PIÈCES DESCRIPTION QTÉ DESCRIPTION QTÉ Roulement (608ZZ) Joint torique (P12) Rondelle Joint torique (P8) Couronne Régulateur pneumatique Engrenage de ralenti Ressort Goupille d’engrenage de ralenti Bague de tige de soupape Plaque d’engrenage de ralenti...
