Montaż
6.3

Wykonanie

UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować dodatkowe
obciążenia urządzenia.
• Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na nie
żadne siły ani naprężenia oraz układać tak, aby nie generować drgań.
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
• W przypadku pytań należy zwrócić się do działu After Sales & Service
firmy Reflex.
W ramach montażu wykonać następujące czynności:
Ustawić urządzenie we właściwej pozycji.
1.
Wykonać przyłącza wodne do instalacji.
2.
Wykonać podłączenia zgodnie ze schematem elektrycznym.
3.
6.3.1

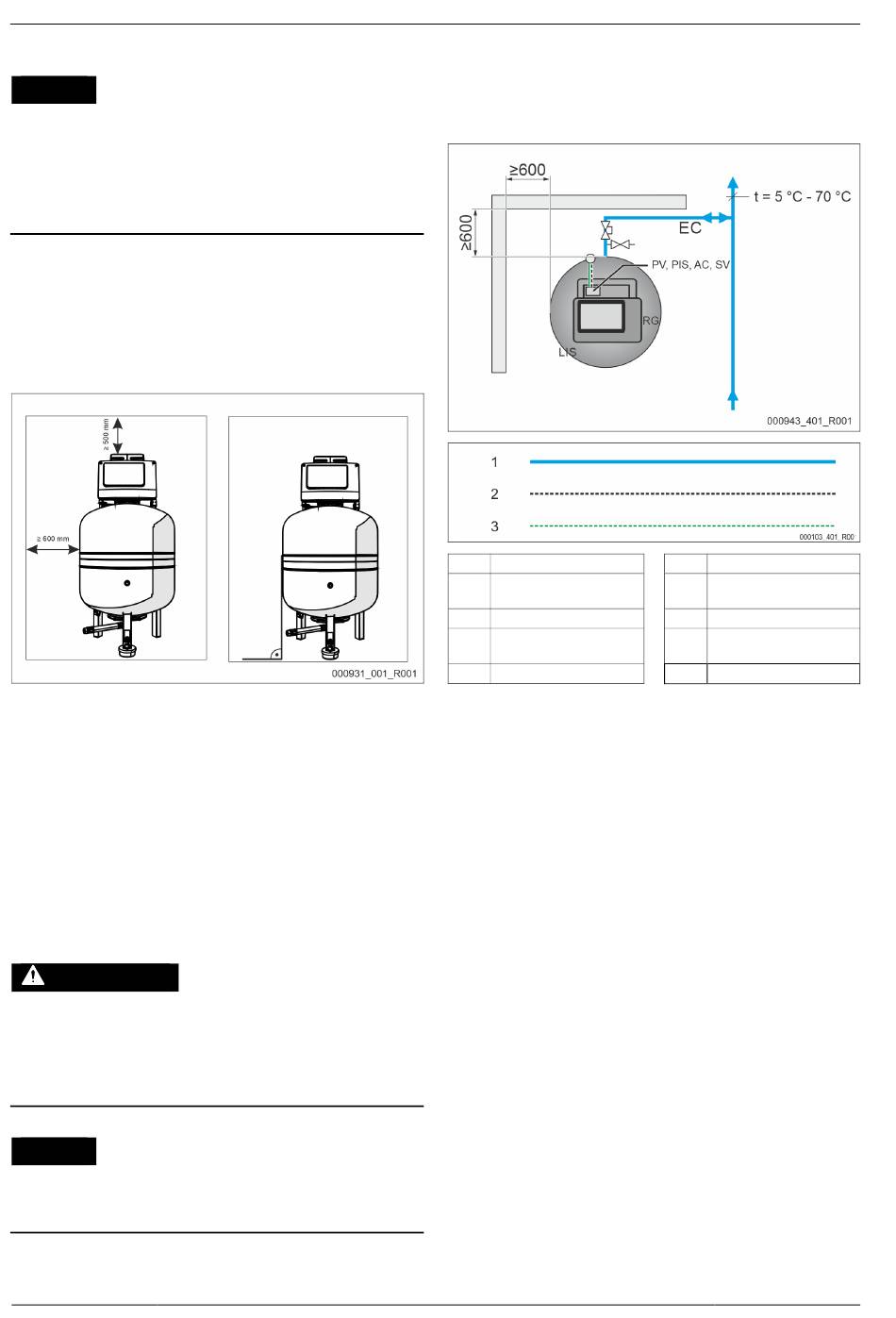

Ustawianie zbiornika

Podczas ustawiania zbiornika przestrzegać następujących zasad:
• Wszystkie otwory kołnierzowe są otworami rewizyjnymi i konserwacyjnymi.
– Ustawiając zbiornik zachować dostateczną odległość od ścian i stropu.
– Jeżeli kontrola wzrokowa o dostatecznym zakresie nie jest możliwa,
należy skorzystać z technicznych środków pomocniczych (lusterko,
kamera endoskopowa...).
• Ustawić zbiornik na stabilnym płaskim podłożu.
• Zbiornik trzeba ustawić pod kątem prostym w sposób wolnostojący.
• Zapewnić prawidłowe działanie miernika poziomu napełnienia „LIS".
– Nie przytwierdzać zbiornika trwale do posadzki.

Wskazówka!
Wagowa cela pomiarowa nie jest odporna na uderzenia ciśnieniowe i nie
może być lakierowana.
Podłączenie do instalacji
6.3.2
OSTRZEŻENIE
Niebezpieczeństwo obrażeń wskutek potknięcia i upadku
Ryzyko stłuczenia wskutek potknięcia lub przewrócenia się o kable i przewody
rurowe podczas montażu.
• Nosić środki ochrony indywidualnej (hełm ochronny, odzież ochronną,
rękawice ochronne, obuwie bezpieczne).
• Zapewnić fachowe ułożenie kabli i przewodów rurowych między
zespołem sterującym a zbiornikami.
UWAGA
Uszkodzenia kabli i rurociągów
Nieprawidłowe ułożenie kabli i rurociągów pomiędzy zbiornikami i zespołem
sterującym może prowadzić do ich uszkodzenia.
• Ułożyć fachowo kable i przewody rurowe na posadzce.
162 — Polski

Wskazówka!
Każde przyłącze zbiornika należy wyposażyć po stronie wody w zawór
kołpakowy i urządzenie spustowe (w zakresie dostawy).
6.3.2.1 Podłączenie wodne
1
2
3
RG
LIS
Aby zagwarantować prawidłowe działanie pomiaru poziomu napełnienia „LIS",
zbiornik podstawowy należy połączyć z instalacją w sposób elastyczny za pomocą
dostarczanego w komplecie węża.
Na przewodzie wyrównawczym „EC" zbiornika podstawowego instaluje się
zabezpieczony zawór odcinający i spust.
Podłączenie do instalacji należy wykonać w miejscach o temperaturze w
przedziale 5°C – 70°C. W instalacjach grzewczych jest to z reguły powrót, a w
instalacjach chłodniczych – zasilanie. Niedozwolone jest oddziaływanie ciśnień
dynamicznych z pomp sieciowych.
Jeżeli temperatura leży poza przedziałem 5°C–70°C, to na przewodzie
wyrównawczym między instalacją a Reflexomatem trzeba zainstalować zbiorniki
pośrednie w celu ochrony instalacji.

Wskazówka!
Szczegóły dotyczące podłączenia urządzeń Reflexomat lub zbiorników
pośredniczących oraz wymiary przewodów wyrównawczych podano w
dokumentacji projektowej. Odpowiednie notyfikacje znajdują się również w
wytycznych projektowych Reflex albo w programie obliczeniowym RSP.
Reflexomat RSC Smart — 08.01.2024-Rev. A
Instalacja wodna
Przewód sprężonego
powietrza
Przewód elektryczny
Zbiornik podstawowy
Pomiar poziomu napełnienia
Zawór bezpieczeństwa
SV
PV Zawór elektromagnetyczny
Czujnik ciśnienia
PIS
Przewód sprężonego
AC
powietrza
EC Przewód wyrównawczy
