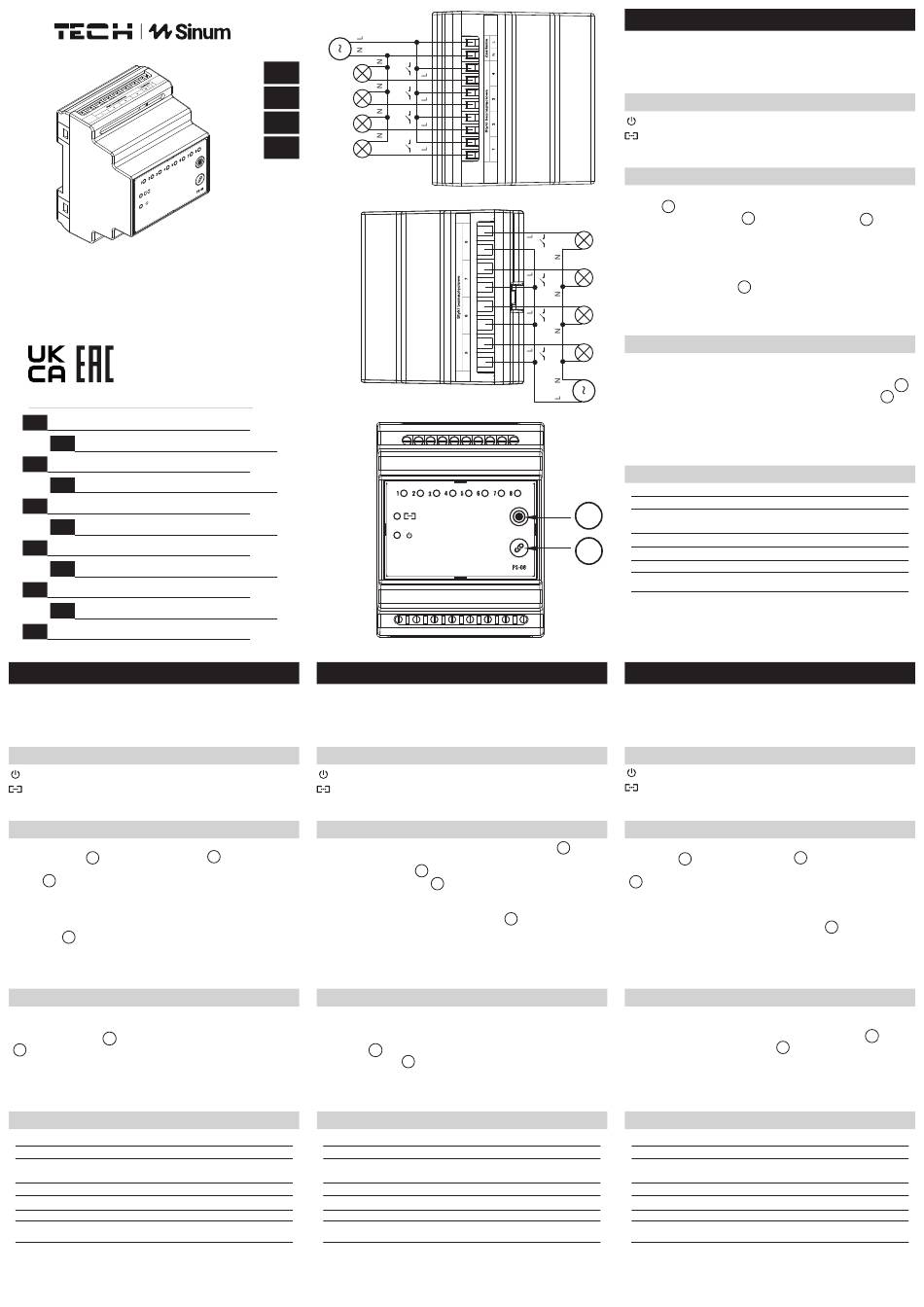

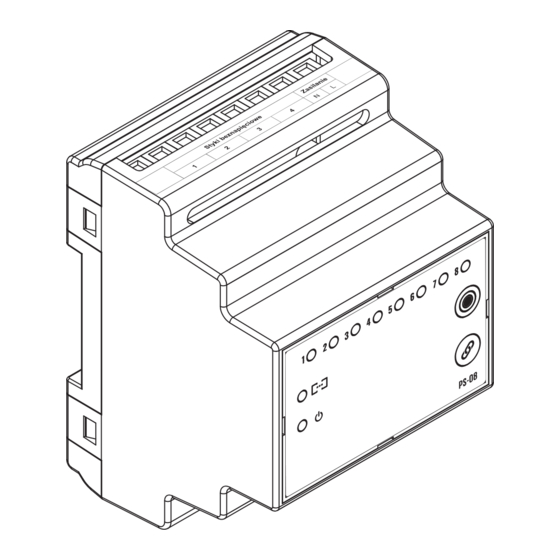

The PS-08 module is an electronic device equipped with
8 independent voltage-free relays enabling the user to control
8 independent devices. It is designed to be mounted on a DIN rail.
It communicates with the Sinum central device using radio signal.
Description
- Power supply
- Communication - a single signal indicates a radio signal
1-8 - Current status of the voltage-free output (ON/OFF)
Manual mode
In order to switch to the manual operation mode, press the manual
operation button 1 . The registration button 2 is used to switch
between the controlled outputs in the manual mode. Using the
button 1 (pressing it once), the user forces a change of the status
(ON / OFF) - if the process has been successful, it is confirmed by
a light signal from the LED labelled 1-8. When the manual mode
is on, it is impossible to control the contact via the website or the
application. To disable the manual operation mode, press and hold
the button 1 again and hold it for 1-2 seconds. Once the manual
mode has been switched off, all the output status LEDs go off and
resume the state set in the Sinum application.
How to register the device in the sinum system
Enter the address of the Sinum central device in the browser and
log in to the device. In the main panel, click the Settings > Devices
> Wireless devices > + . Then briefly press the registration button
2 on the device. After a properly completed registration process, an
appropriate message will appear on the screen. Additionally, the user
can name the device and assign it to a specific room.
Technical data
Power supply
Max. power consumption
Rated load of the voltage-free contact
1-8
Operation temperature
Acceptable ambient relative humidity
Operation frequency
Max. transmission power
* AC1 load category: single-phase, resistive or slightly inductive
AC load
** DC1 load category: direct current, resistive or slightly inductive
load.
PL
EN
CZ
SK
ul. Biała Droga 31
34-122 Wieprz
Modul PS-08 to je elektronické zařízení, které je vybaveno osmi
relé s beznapěťovými kontakty a může proto ovládat až 8 různých
nezávislých zařízení. Modul je určený pro montáž na DIN lištu.
Komunikace mezi modulem a ústřednou Sinum probíhá bezdrátově.
- Napájení
- Komunikace - bliknutí znamená příjem signálu
1-8 - Stav beznapěťového výstupu (zapnutý/vypnutý)
Ruční provoz se zapíná stlačením tlačítka ruční provoz 1 . Volbu
požadovaného výstupu, který chceme zapnout, se provádí stlačením
registračního tlačítka 2 . Zapnutí a vypnutí zvoleného výstupu se
provádí stlačením tlačítka 1 . Zapnutí výstupu signalizuje příslušná
kontrolka 1–8. Zapnutý ruční režim blokuje možnost dálkového
ovládání výstupu skrze internet nebo aplikaci. Pokud chcete vypnout
ruční režim, opět stiskněte a podržte tlačítko 1 po dobu 1-2 sekund.
Po vypnutí ručního režimu všechny kontrolky výstupů zhasnou a vrátí
se do stavů nastavených v aplikaci Sinum.
Registrace zařízení k systému sinum
V internetovém prohlížeči napíšeme do adresního řádku adresu
ústředny Sinum a provedeme přihlášení k ústředně. Na hlavním
panelu postupně rozklikneme: Nastavení > Zařízení > Bezdrátová
zařízení > + . Následně na bezdrátovém modulu krátce stlačit
registrační tlačítko 2 . Pokud registrace proběhla úspěšně, pak se
na obrazovce objeví odpovídající zpráva. Dále můžeme změnit název
modulu a přiřadit ho k určité místnosti.
230V ±10% /50Hz Napájení
3W Příkon
230V AC / 0,5A (AC1)* Jmenovité zatížení beznapěťového kontaktu
24V DC / 0,5A (DC1)** 1-8
5°C ÷ 50°C Provozní teplota
Okolní vlhkost vzduchu
<80% REL.H
Provozní frekvence
868 MHz
Max. vysílací výkon
do 25 mW
* Kategorie zátěže AC1: střídavý proud, jednofázová, odporová
nebo mírně induktivní zátěž.
** Kategorie zátěže DC1: stejnosměrný proud, odporová nebo
mírně indukční zátěž.
1
2
CZ
Popis
Ruční provoz
Technické údaje
230V ±10% /50Hz
3W
230V AC / 0,5A (AC1)*
24V DC / 0,5A (DC1)**
5°C ÷ 50°C
<80% REL.H
868 MHz
do 25 mW
PL
Moduł PS-08 to urządzenie elektroniczne wyposażone w osiem
niezależnych przekaźników beznapięciowych pozwalających sterować
ośmioma niezależnymi urządzeniami. Przeznaczony jest do montażu na
szynie DIN. Łączność z Centralą Sinum odbywa się drogą radiową.
Opis
-
Zasilanie
-
Komunikacja - jednokrotny sygnał świadczy o sygnale radiowym
1-8 -
Stan wyjścia beznapięciowego (załączony/wyłączony)
Praca ręczna
Aby przejść w tryb pracy ręcznej należy nacisnąć przycisk pracy
ręcznej 1 . Do przełączenia w pracy ręcznej sterowanymi wyjściami
służy przycisk rejestracji 2 . Za pomocą przycisku 1 poprzez
jednokrotne naciśnięcie wymuszamy zmianę stanu (załącz/wyłącz),
o poprawności wykonania procesu świadczy sygnał świetlny
z diody podpisanej cyframi od 1-8. Aktywny tryb ręczny wyłącza
zdolność manipulacji stykiem z poziomu strony internetowej lub
aplikacji. Aby wyłączyć tryb pracy ręcznej należy ponownie nacisnąć
oraz przytrzymać przycisk 1 przez około 1-2 sekund. Po wyłączeniu
trybu pracy ręcznej, gasną wszystkie diody stanów wyjść i wracają do
stanów ustawionych w aplikacji Sinum.
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować
się do urządzenia. W panelu głównym kliknąć kolejno zakładki
Ustawienia > Urządzenia > Urządzenia bezprzewodowe >
Następnie na urządzeniu krótko nacisnąć przycisk rejestracji 2 . Po
prawidłowo przeprowadzonym procesie rejestracji na ekranie pojawi
się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość
nadania nazwy urządzenia oraz przypisania go do określonego
pomieszczenia.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Nominalne obciążenie styku beznapięciowego
1-8
Temperatura pracy
Dopuszczalna wilgotność wzgl. otoczenia
Częstotliwość pracy
Maksymalna moc nadawania
* Kategoria obciążenia AC1: jednofazowe, rezystancyjne lub lekko
indukcyjne obciążenie AC.
** Kategoria obciążenia DC1: prąd stały, obciążenie rezystancyjne
lub lekko indukcyjne.
SK
Modul PS-08 je elektronické zariadenie vybavené ôsmimi nezávislými
beznapäťovými relé, ktoré umožňujú ovládať osem nezávislých
zariadení. Je určený pre inštaláciu na DIN lištu. Komunikácia
s centrálnou jednotkou Sinum prebieha prostredníctvom rádiového
signálu.
Popis
- Napájanie
- Komunikácia - jeden signál označuje rádiový signál
1-8 - Stav beznapäťového výstupu (zapnutý / vypnutý)
Manuálna prevádzka
Pre prechod na manuálnu prevádzku, stlačte tlačidlo manuálnej
2
prevádzky 1 . Registračné tlačidlo
ovládané výstupy v manuálnej prevádzke. Jedným stlačením tlačidla
1 vynútime zmenu stavu (zapnuté / vypnuté), správnosť procesu
potvrdí svetelný signál z diódy popísanej číslami od 1-8. Aktívna
manuálna prevádzka zakáže možnosť manipulovať s kontaktom
z úrovne webovej stránky alebo aplikácie. Pre vypnutie manuálneho
režimu je potrebné stlačiť a podržať tlačidlo 1 na 1-2 sekundy.
Po vypnutí manuálneho režimu všetky kontrolky výstupov zhasnú
a vrátia sa do stavov nastavených v aplikácii Sinum.
Registrácia zariadenia do systému sinum
Do prehliadača je potrebné zadať adresu centrálnej jednotky Sinum a
následne sa prihlásiť do zariadenia. Na hlavnej obrazovke kliknite na
kartu Nastavenia > Zariadenia > Bezdrôtové zariadenia > + . Potom
krátko stlačte registračné tlačidlo 2 na zariadení. Po správnom
dokončení procesu registrácie sa na obrazovke zobrazí príslušná
správa. Okrem toho môže užívateľ pomenovať zariadenie a priradiť
ho ku konkrétnej miestnosti.
Technické údaje
Napájanie
Príkon
Menovité zaťaženie beznapäťového kontaktu
1-8
Prevádzková teplota
Okolitá vlhkosť vzduchu
Prevádzková frekvencia
Max. prenos výkonu
* Kategória záťaže AC1: jednofázová odporová alebo mierne
induktívna AC záťaž.
** Kategória záťaže DC1: jednosmerná, odporová alebo mierne
induktívna záťaž.
+ .
230V ±10% /50Hz
3W
230V AC / 0,5A (AC1)*
24V DC / 0,5A (DC1)**
5°C ÷ 50°C
<80% REL.H
868 MHz
do 25 mW
slúži na prepnutie na
230V ±10% /50Hz
3W
230V AC / 0,5A (AC1)*
24V DC / 0,5A (DC1)**
5°C ÷ 50°C
<80% REL.H
868 MHz
do 25 mW
