TECH Sinum FS-01 Quick Start Manual

FS-01
www.sinum.eu
ul. Biała Droga 31
34-122 Wieprz k. Andrychowa
tel. +48 33 330 00 07
e-mail:poczta@techsterowniki.pl
www.techsterowniki.pl
Serwis/Service/Servis
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80
EN
support.sinum@techsterowniki.pl
www.tech-controllers.com
tel: +420 733 180 378
CZ
cs.servis@tech-reg.com
www.tech-controllers.cz
tel: +421 918 943 556
SK
sk.servis@tech-reg.com
www.tech-reg.sk
EN

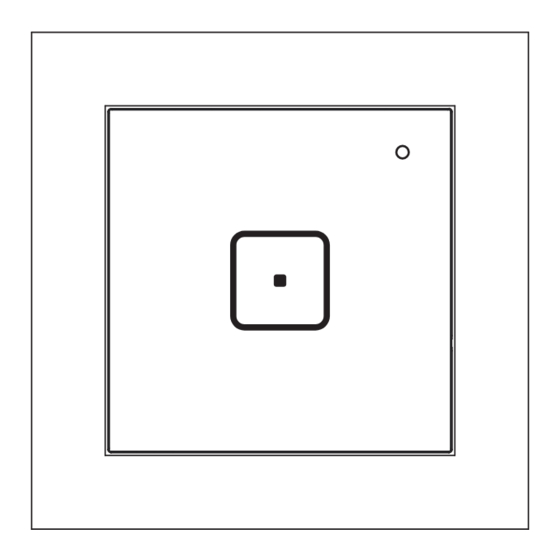

The FS-01 light switch is a device which enables you to control
the light directly from the switch or with the use of a Sinum central
device, where the user may program the light to switch on and off in
certain conditions. The switch communicates with the Sinum Central
device wirelessly and the whole system allows the user to control the
smart home with the use of mobile devices.
The FS-01 switch has a built-in light sensor which is used to adjust
the button backlight brightness to ambient light level.
Description
1
- Registration button
2
- Light sensor
3
- Main button
How to register the device in the sinum system
Enter the address of the Sinum central device in the browser and
log in to the device. In the main panel, click the Settings > Devices
> Wireless devices > + . Then briefly press the registration button
1 on the device. After a properly completed registration process, an
appropriate message will appear on the screen. Additionally, the user
can name the device and assign it to a specific room.
Technical data
Power supply
Max. power consumption
Operation temperature
Potential contact max. output load
Operation frequency
Max. transmission power
PL
EN
CZ
SK
2
3
Jediný vypínač světla FS-01 to je zařízení pro ovládání osvětlení. Může
ovládat osvětlení přímo z vypínače nebo pomocí ústředny Sinum,
ve kterém si uživatel může naprogramovat specifické podmínky
pro zapnutí/vypnutí světla. Vypínač komunikuje s ústřednou Sinum
bezdrátově a celý systém umožňuje uživateli ovládat chytrou
domácnost pomocí mobilních zařízení.
FS-01 má vestavěné světelné čidlo, které přizpůsobuje jas podsvícení
tlačítek aktuální úrovni jasu v místnosti.
1
- Registrační tlačítko
2
- Čidlo světla
3
- Hlavní tlačítko
Registrace zařízení k systému sinum
V internetovém prohlížeči napíšeme do adresního řádku adresu
ústředny Sinum a provedeme přihlášení k ústředně. Na hlavním
panelu postupně rozklikneme: Nastavení > Zařízení > Bezdrátová
zařízení > + . Následně na bezdrátovém modulu krátce stlačit
registrační tlačítko 1 . Pokud registrace proběhla úspěšně, pak se
na obrazovce objeví odpovídající zpráva. Dále můžeme změnit název
modulu a přiřadit ho k určité místnosti.
230V ±10% /50Hz Napájení
1W Příkon
5°C ÷ 50°C Provozní teplota
0,5A Max. zatížení potenciálního výstupů
868 MHz Provozní frekvence
25 mW Max. vysílací výkon
N L Q1
N L L1
N
~
1
CZ
Popis
Technické údaje
230V ±10% /50Hz
1W
5°C ÷ 50°C
0,5A
868 MHz
25 mW
PL
Włącznik oświetlenia FS-01 to urządzenie
oświetleniem bezpośrednio z poziomu włącznika lub za pomocą
Centrali Sinum, w której użytkownik ma możliwość zaprogramowania
określonych warunków włączania/wyłączania światła. Włącznik
komunikuje się z Centralą Sinum bezprzewodowo, a cały system
pozwala użytkownikowi na sterowanie inteligentnym domem za
pomocą urządzeń mobilnych.
FS-01 posiada wbudowany czujnik światła, który dostosowuje
jasność podświetlenia przycisków do aktualnego poziomu jasności
jaka panuje w pomieszczeniu.
Opis
1
- Przycisk rejestracji
2
- Czujnik światła
3
- Przycisk główny
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować
się do urządzenia. W panelu głównym kliknąć kolejno zakładki
Ustawienia > Urządzenia > Urządzenia bezprzewodowe >
Następnie na urządzeniu krótko nacisnąć przycisk rejestracji 1 . Po
prawidłowo przeprowadzonym procesie rejestracji na ekranie pojawi
się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość
nadania nazwy urządzenia oraz przypisania go do określonego
pomieszczenia.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Temperatura pracy
Maksymalne obciążenie wyjścia napięciowego
Częstotliwość pracy
Maksymalna moc nadawania
SK
Vypínač svetla FS-01 je zariadenie určené na ovládanie osvetlenia
priamo z úrovne vypínača alebo pomocou Centrálnej jednotky Sinum,
v ktorej si užívateľ môže naprogramovať konkrétne podmienky
zapnutia/vypnutia svetla. Vypínač komunikuje
jednotkou Sinum bezdrôtovo a celý systém umožňuje užívateľovi
ovládať inteligentnú domácnosť pomocou mobilných zariadení.
FS-01 má zabudovaný snímač intenzity osvetlenia, ktorý prispôsobuje
jas podsvietenia tlačidiel aktuálnej úrovni jasu v miestnosti.
Popis
1
- Registračné tlačidlo
2
- Snímač intenzity osvetlenia
3
- Hlavné tlačidlo
Registrácia zariadenia do systému sinum
Do prehliadača je potrebné zadať adresu centrálnej jednotky Sinum a
následne sa prihlásiť do zariadenia. Na hlavnej obrazovke kliknite na
kartu Nastavenia > Zariadenia > Bezdrôtové zariadenia > + . Potom
krátko stlačte registračné tlačidlo 1 na zariadení. Po správnom
dokončení procesu registrácie sa na obrazovke zobrazí príslušná
správa. Okrem toho môže užívateľ pomenovať zariadenie a priradiť
ho ku konkrétnej miestnosti.
Technické údaje
Napájanie
Príkon
Prevádzková teplota
Max. zaťaženie napäťového výstupu
Prevádzková frekvencia
Max. prenos výkonu
do sterowania
+ .
230V ±10% /50Hz
1W
5°C ÷ 50°C
0,5A
868 MHz
25 mW
s Centrálnou
230V ±10% /50Hz
1W
5°C ÷ 50°C
0,5A
868 MHz
25 mW
