EN
The PS-08 230V module is an electronic device equipped with 8
independent voltage relays enabling the user to control 8 independent
devices. It is designed to be mounted on a DIN rail. It communicates
with the Sinum central device using radio signal.

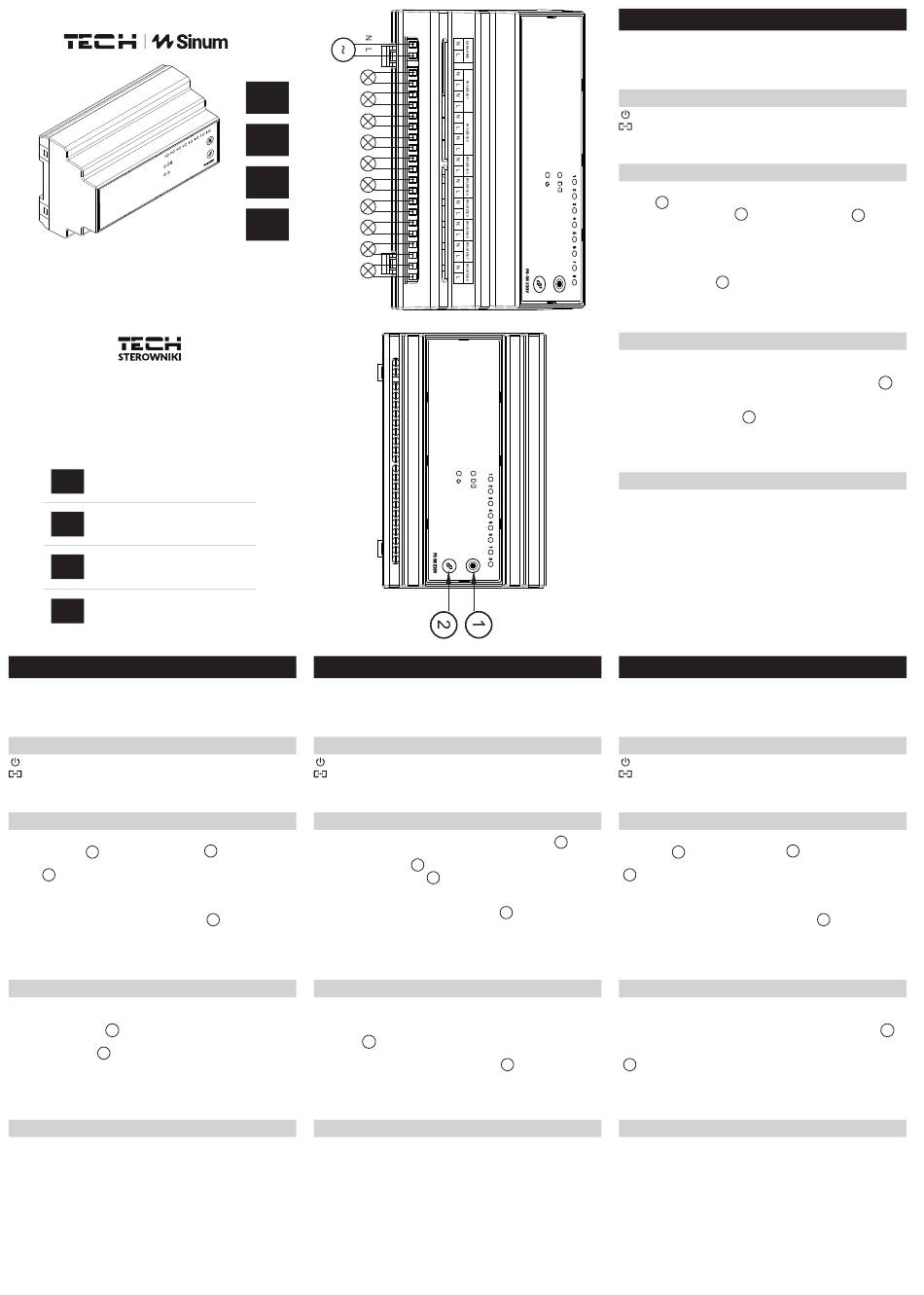

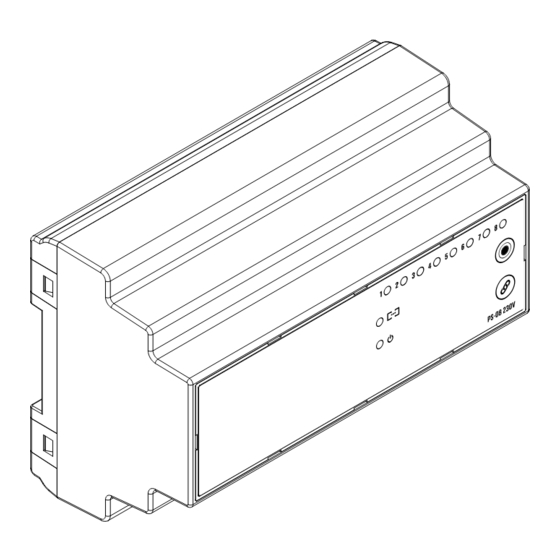

Description
- Power supply
- Communication - a single signal indicates a radio signal;
a constant signal indicates that the manual mode is on
1-8 - Current status of the voltage output (ON/OFF)
Manual mode
In order to switch to the manual operation mode, press the manual
operation button 1 . The registration button 2 is used to switch
between the controlled outputs in the manual mode. Using the
button 1 (pressing it once), the user forces a change of the status
(ON / OFF) - if the process has been successful, it is confirmed by a
light signal from the LED labelled 1-8. When the manual mode is on, it
is impossible to control the contact via the website or the application.
To disable the manual mode, press the button 1 again and hold it
for 1-2 seconds. Once the manual mode has been switched off, all
the output status LEDs go off and resume the state set in the Sinum
application.
How to register the device in the sinum system
Enter the address of the Sinum central device in the browser and
log in to the device. In the main panel, click the Settings > Devices
> Wireless devices > + > Single device or Multi devices (if you
want to add more than one Sinum device). Then briefly press the
2 on the device. After a properly completed
registration button
registration process, an appropriate message will appear on the
screen. Additionally, the user can name the device and assign it to
a specific room.
Technical data
Power supply
Max. power consumption
Potential contacts 1-8 max. output load
Operation temperature
Operation frequency
Acceptable ambient relative humidity
Max. transmission power
PL
EN
CZ
SK
Modul PS-08 230V to je elektronické zařízení, které je vybaveno
osmi relé s napěťovými kontakty a může proto ovládat až 8 různých
nezávislých zařízení. Modul je určený pro montáž na DIN lištu.
Komunikace mezi modulem a ústřednou Sinum probíhá bezdrátově.
- Napájení
- Komunikace: bliknutí znamená příjem signálu, trvalý svit
znamená zapnutý ruční režimu
1-8 - Stav napěťového výstupu (zapnutý/vypnutý)
Ruční provoz se zapíná stlačením tlačítka ruční provoz 1 . Volbu
požadovaného výstupu, který chceme zapnout, se provádí stlačením
registračního tlačítka 2 . Zapnutí a vypnutí zvoleného výstupu se
provádí stlačením tlačítka 1 . Zapnutí výstupu signalizuje příslušná
kontrolka 1–8. Zapnutý ruční režim blokuje možnost dálkového
ovládání výstupu skrze internet nebo aplikaci. Pokud chcete vypnout
ruční režim, opět stiskněte a podržte tlačítko 1 po dobu 1-2 sekund.
Po vypnutí ručního režimu všechny kontrolky výstupů zhasnou a vrátí
se do stavů nastavených v aplikaci Sinum.
Registrace zařízení k systému sinum
V internetovém prohlížeči napíšeme do adresního řádku adresu
ústředny Sinum a provedeme přihlášení k ústředně. Na hlavním
panelu postupně rozklikneme: Nastavení > Zařízení > Bezdrátová
zařízení > + > Jedno zařízení nebo Více zařízení (pokud chceme
přidat víc než jedno zařízení Sinum). Následně na bezdrátovém
modulu krátce stlačit registrační tlačítko 2 . Pokud registrace
proběhla úspěšně, pak se na obrazovce objeví odpovídající zpráva.
Dále můžeme změnit název modulu a přiřadit ho k určité místnosti.
230V ±10% /50Hz Napájení
4,5W Příkon
0,3A Max. zatížení - potenciálové kontakty 1-8
5°C ÷ 50°C Provozní teplota
868 MHz Provozní frekvence
<80% REL.H Okolní vlhkost vzduchu
25 mW Max. vysílací výkon
CZ
Popis
Ruční provoz
Technické údaje
230V ±10% /50Hz
4,5W
0,3A
5°C ÷ 50°C
868 MHz
<80% REL.H
25 mW
PL
Moduł PS-08 230V to urządzenie elektroniczne wyposażone w osiem
niezależnych przekaźników napięciowych pozwalających sterować
ośmioma niezależnymi urządzeniami. Przeznaczony jest do montażu
na szynie DIN. Łączność z Centralą Sinum odbywa się drogą radiową.
Opis
- Zasilanie
- Komunikacja - jednokrotny sygnał świadczy o sygnale radiowym;
stały sygnał świadczy o załączonym trybie ręcznym.
1-8 - Stan wyjścia napięciowego (załączony/wyłączony).
Praca ręczna
Aby przejść w tryb pracy ręcznej należy nacisnąć przycisk pracy
ręcznej 1 . Do przełączenia w pracy ręcznej sterowanymi wyjściami
służy przycisk rejestracji 2 . Za pomocą przycisku 1 poprzez
jednokrotne naciśnięcie wymuszamy zmianę stanu (załącz/wyłącz),
o poprawności wykonania procesu świadczy sygnał świetlny z diody
podpisanej cyframi od 1-8. Aktywny tryb ręczny wyłącza zdolność
manipulacji stykiem z poziomu strony internetowej lub aplikacji.
Aby wyłączyć tryb pracy ręcznej należy ponownie nacisnąć oraz
przytrzymać przycisk 1 przez około 1-2 sekund. Po wyłączeniu
trybu pracy ręcznej, gasną wszystkie diody stanów wyjść i wracają
do stanów ustawionych w aplikacji Sinum.
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować
się do urządzenia. W panelu głównym kliknąć kolejno zakładki
Ustawienia > Urządzenia > Urządzenia bezprzewodowe > + >
Pojedyncze urządzenie lub Wiele urządzeń (jeżeli chcemy dodać
więcej niż jedno urządzenie Sinum). Następnie na urządzeniu krótko
nacisnąć przycisk rejestracji 2 . Po prawidłowo przeprowadzonym
procesie rejestracji na ekranie pojawi się odpowiedni komunikat.
Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia
oraz przypisania go do określonego pomieszczenia.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Maksymalne obciążenie styków napięciowych 1-8
Temperatura pracy
Częstotliwość pracy
Dopuszczalna wilgotność względna otoczenia
Maksymalna moc nadawania
SK
Modul PS-08 230V je elektronické zariadenie vybavené ôsmimi
nezávislými napäťovými relé, ktoré umožňujú ovládať osem
nezávislých zariadení. Je určený pre inštaláciu na DIN lištu.
Komunikácia s centrálnou jednotkou Sinum prebieha prostredníctvom
rádiového signálu.
Popis
- Napájanie
- Komunikácia - jeden signál označuje rádiový signál; stály signál
indikuje, že je zapnutá manuálna prevádzka
1-8 - Stav napäťového výstupu (zapnutý/vypnutý)
Manuálna prevádzka
Pre prechod na manuálnu prevádzku, stlačte tlačidlo manuálnej
2
prevádzky 1 . Registračné tlačidlo
ovládané výstupy v manuálnej prevádzke. Jedným stlačením tlačidla
1 vynútime zmenu stavu (zapnuté / vypnuté), správnosť procesu
potvrdí svetelný signál z diódy popísanej číslami od 1-8. Aktívna
manuálna prevádzka zakáže možnosť manipulovať s kontaktom z
úrovne webovej stránky alebo aplikácie. Pre vypnutie manuálneho
režimu je potrebné stlačiť a podržať tlačidlo 1 na 1-2 sekundy.
Po vypnutí manuálneho režimu všetky kontrolky výstupov zhasnú a
vrátia sa do stavov nastavených v aplikácii Sinum.
Registrácia zariadenia do systému sinum
Do prehliadača je potrebné zadať adresu centrálnej jednotky Sinum
a následne sa prihlásiť do zariadenia. Na hlavnej obrazovke kliknite
na kartu Nastavenia > Zariadenia > Bezdrôtové zariadenia > + >
Jedno zariadenie alebo Veľa zariadení (ak chceme pridať viac ako
jedno zariadenie Sinum). Potom krátko stlačte registračné tlačidlo
2
na zariadení. Po správnom dokončení procesu registrácie sa
na obrazovke zobrazí príslušná správa. Okrem toho môže užívateľ
pomenovať zariadenie a priradiť ho ku konkrétnej miestnosti.
Technické údaje
Napájanie
Príkon
Max. zaťaženie - napäťové výstupy 1-8
Prevádzková teplota
Prevádzková frekvencia
Okolitá vlhkosť vzduchu
Max. prenos výkonu
230V ±10% /50Hz
4,5W
0,3A
5°C ÷ 50°C
868 MHz
<80% REL.H
25 mW
slúži na prepnutie na
230V ±10% /50Hz
4,5W
0,3A
5°C ÷ 50°C
868 MHz
<80% REL.H
25 mW
