Summary of Contents for Walker Edison W52BD4C
Page 1

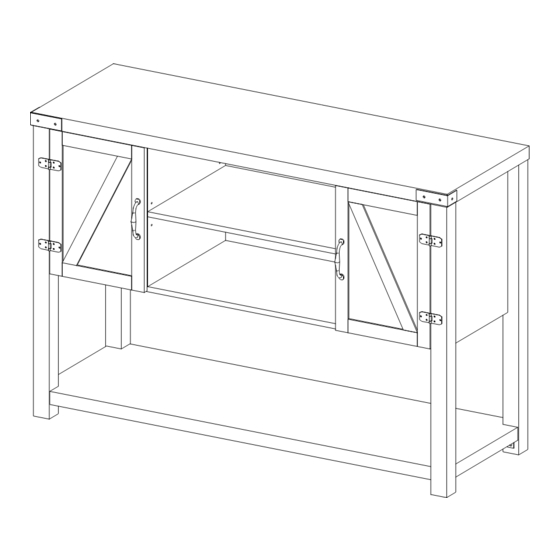

W52BD4C W52BD4C Ítem N.°: Artikel# : W52BD4C W52BD4C Revised 19/10/2021 (I) Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 2: General Assembly Guidelines
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 3
Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 5
Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 6: Lista De Piezas
Lista de piezas Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 7: Hardware List
Regalstützstift 4 pcs Iron angle Angle de fer Ángulo de hierro Eisenwinkel 8 pcs Bolt Ø6x13mm Boulon Perno Bolzen 2 pcs Handle Poignée Mango Griff Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
Page 8
Aufkleber 4 pcs Ø6x50mm Screw Tornillo Schraube Door stopper Butée de porte Tapón de la puerta Türstopper Ø3x15mm Screw Tornillo Schraube Bolt Boulon Perno Bolzen Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 2 页...
Page 9
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Page 10
Asegure el perno de leva (B) a las partes (1). Inserte las clavijas de madera (A) en las partes (2). (DE) Ausklinkbolzen (B) an Teile (1) befestigen. Holzdübel (A) in Teile (2) einstecken. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 ©...
Page 11
Inserte la clavija de madera (A) en las partes (5, 6 ) y (8) según el diagrama. (DE) Holzdübel (A) wie in Abbildung dargestellt in Teile (5, 6) und (8) einsetzen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
Page 12
Asegure los pernos de leva (B) y inserte la clavija de madera (A) en las partes (9,10,11) y (12). (DE) Ausklinkbolzen (B) befestigen und Holzdübel (A) in Teile (9,10,11) und (12) stecken. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.12 ©...
Page 13
Fije las partes (9) y (11) a la parte (8) , luego inserte y apriete los cierres de leva (C) como se muestra en el diagrama. (DE) Teile (9) und (11) an Teil (8) befestigen, dann Ausklinkbolzen (C) wie in der Abbildung dargestellt einsetzen und anziehen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
Page 14
Fije las partes (10) y (12) a la parte (8) , luego inserte y apriete los cierres de leva (C) como se muestra en el diagrama. (DE) Teile (10) und (12) an Teil (8) befestigen, dann Ausklinkbolzen (C) wie in der Abbildung dargestellt einsetzen und anziehen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.14 ©...
Page 15
Utilice la llave hexagonal (U) para apretar los pernos (N) y conecte las partes (5) y (6) a la parte (2). (DE) Mit dem Schraubenschlüssel (U) die Teile (5) und (6) an Teil (2) durch Anziehen der Schrauben (N) verbinden. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.15 ©...
Page 16
Use los pernos de leva (C) para conectar las parte (9) y (11) a la parte (2). (DE) Teile (9) und (11) mit Ausklinkbolzen (C) mit Teil (2) verbinden. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.16 ©...
Page 17
Use los pernos de leva (C) para conectar las parte (10) y (12) a la parte (2). (DE) Teile (10) und (12) mit Ausklinkbolzen (C) mit Teil (2) verbinden. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.17 ©...
Page 18
Fije el estante (3) a las patas usando las partes (F) y (G) como se muestra en el diagrama. (DE) Regalbrett (3) mit Teile (F) und (G) wie in der Abbildung dargestellt an Beinen sichern. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.18 ©...
Page 19
Use pernos de leva para conectar la parte (1) al ensamblaje del marco como se muestra en el diagrama. (DE) Teil (1) mit Ausklinkbolzen wie in der Abbildung dargestellt an Rahmenbausatz befestigen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.19 ©...
Page 20
Fije los paneles traseros (15) y (16) con tornillos (D) como se muestra en el diagrama. (DE) Rückwände (15) und (16) wie in der Abbildung dargestellt mit Schrauben (D) befestigen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.20 ©...
Page 21
Placez les autocollants (M) sur les verrous à came comme vous le souhaitez. (ESP) Coloque las pegatinas (M) sobre los cierres de leva según el diagrama. (DE) Je nach Bedarf Aufkleber (M) über Ausklinkbolzen anbringen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.21 ©...
Page 22
Inserte los soportes de estantes (E) y coloque los estantes (4) y (7) como se muestra en el diagrama. (DE) Regalbodenträger (E) einsetzen und Regalbretter (4) und (7) wie in der Abbildung positionieren. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.22 ©...
Page 23
(ESP) Fije el tapón de la puerta(P) a las áreas designadas con los tornillos (Q). (DE) Türstopper (P) mit Schrauben (Q) an den dafür vorgesehenen Bereichen befestigen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.23 ©...
Page 24
Fixez les charnière (K) à la porte (13,14) en utilisant les vis (L). (ESP) Fije las bisagras (K) a las puertas (13,14) con los tornillos (L). (DE) Scharniere (K) mit Schrauben (L) an den Türen (13,14) befestigen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.24 ©...
Page 25
Use el perno (J) y el perno (R) para asegurar las partes (13,14) en el tapón de metal (H) con un destornillador de cabeza Philips. (DE) Befestigen Sie das Teil (13,14) mit der Schraube (J) und der Schraube (R) mit einem Kreuzschlitzschraubendreher am Metallstopfen (H). Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.25 ©...
Page 26
Fixez les charnière (K) en utilisant les vis (L) comme indiqué sur le schéma. (ESP) Fije las bisagras (K) con tornillos (L) como se muestra en el diagrama. (DE) Scharniere (K) wie in der Abbildung dargestellt mit Schrauben (L) befestigen. Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.26 ©...
Page 27
Step 18 Final Assembly Copyright 2016 by Walker Edison Furniture Co., LLC. All rights reserved. P.27 ©...
