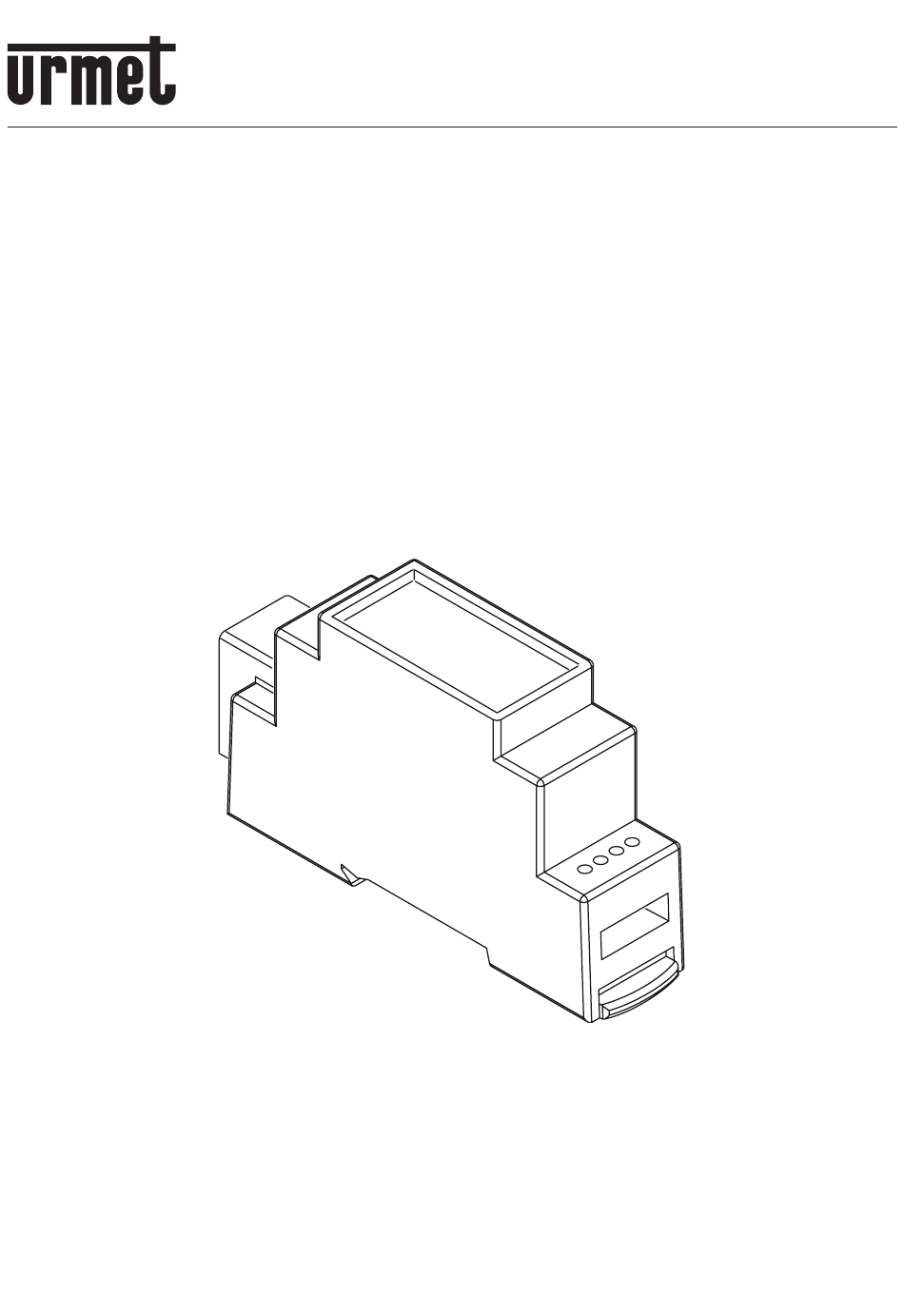

ALIMENTATORE PER VIDEOCITOFONO "SLAVE"
"SLAVE" VIDEO DOOR PHONE POWER SUPPLY
ALIMENTATION POUR MONITEUR "ESCLAVE"
FUENTE DE ALIMENTACIÓN PARA EL VIDEOINTERFONO "SLAVE"
STROMVERSORGUNG FÜR VIDEOSPRECHANLAGE "SLAVE"
VOEDINGSAPPARAAT VOOR "SLAVE"-VIDEOFOON

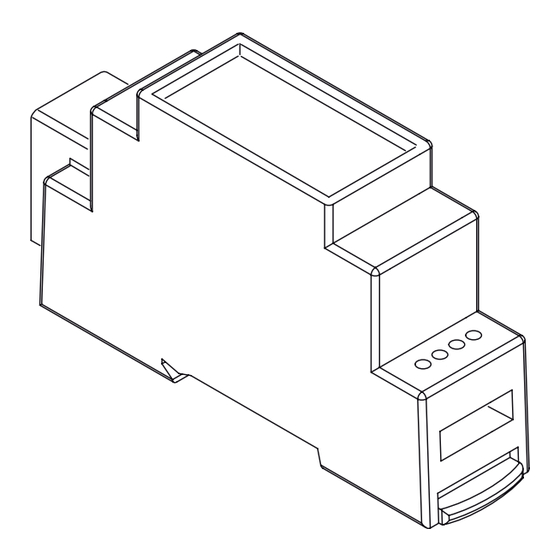

Sch./Ref. 1722/22
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE D'INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
HANDLEIDING VOOR INSTALLATIE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1722/22 and is the answer not in the manual?

Questions and answers

Summary of Contents for urmet domus 1722/22

  • Page 1 ALIMENTATORE PER VIDEOCITOFONO “SLAVE” “SLAVE” VIDEO DOOR PHONE POWER SUPPLY ALIMENTATION POUR MONITEUR “ESCLAVE” FUENTE DE ALIMENTACIÓN PARA EL VIDEOINTERFONO “SLAVE” STROMVERSORGUNG FÜR VIDEOSPRECHANLAGE “SLAVE” VOEDINGSAPPARAAT VOOR “SLAVE”-VIDEOFOON Sch./Ref. 1722/22 LIBRETTO INSTALLAZIONE INSTALLATION HANDBOOK NOTICE D’INSTALLATION MANUAL DE INSTALACIÓN INSTALLATIONSANLEITUNG...
  • Page 2: Installazione

    ITALIANO INSTALLAZIONE Il dispositivo deve essere installato all’interno di un quadro elettrico oppure di un armadietto. Installazione su barra DIN (2 moduli da 18 mm) COLLEGAMENTO DELL’ALIMENTATORE Al videocitofono V- V- V+ V+ NC NC N L Alimentazione 110-230V~ DESCRIZIONE DEI MORSETTI N, L Ingresso tensione di alimentazione di rete 110-230V~ Uscita tensione di alimentazione per videocitofono...
  • Page 3: Installation

    ENGLISH INSTALLATION The device must be installed inside an electric panel or cabinet. Installation on DIN bar (2 x 18 mm modules) CONNECTION OF THE POWER SUPPLY UNIT To the video door phone V- V- V+ V+ NC NC N L Power supply 110-230V~ DESCRIPTION OF THE TERMINALS...
  • Page 4: Raccordement De L'alimentation

    FRANÇAIS INSTALLATION Le dispositif doit être installé à l’intérieur d’un tableau ou d’une armoire électrique. Installation sur rail DIN (2 modules de 18 mm) RACCORDEMENT DE L’ALIMENTATION Vers le moniteur V- V- V+ V+ NC NC N L Alimentation 110-230V~ DESCRIPTION DES BORNES N, L Entrée tension d’alimentation secteur 110-230V~...
  • Page 5: Instalación

    ESPAÑOL INSTALACIÓN El dispositivo debe ser instalado dentro de un tablero o de un armario eléctrico. Instalación en barra DIN (2 módulos de 18 mm) CONEXIÓN DEL ALIMENTADOR Al videointerfono V- V- V+ V+ NC NC N L Alimentador 110-230V~ DESCRIPCIÓN DE LOS BORNES N, L Entrada tensión de alimentación de red 110-230V~...
  • Page 6: Netzteil Anschliessen

    DEUTSCH NETZTEIL MONTIEREN Das Gerät muss in die Schalttafel oder in den Schaltschrank eingebaut werden. Montage an DIN-Stange (2 Module zu 18 mm) NETZTEIL ANSCHLIESSEN Zur Videosprechanlage V- V- V+ V+ NC NC N L Stromversorgung 110-230V~ KLEMMENBESETZUNG N, L Eingang eingespeiste Netzspannung 110-230V~ Ausgang Versorgungsspannung für Videosprechanlage TECHNISCHE EIGENSCHAFTEN...
  • Page 7: Technische Kenmerken

    VLAAMS INSTALLATIE Het voedingsapparaat moet in een schakelpaneel of schakelkast geïnstalleerd worden. Installatie op een DIN-balk (2 modules van 18 mm) AANSLUITING VAN HET VOEDINGSAPPARAAT Videofoon V- V- V+ V+ NC NC N L Voeding 110-230V~ BESCHRIJVING VAN DE KLEMMEN N, L Ingang voedingsspanning net 110-230 V~ Uitgang voedingsspanning...
  • Page 8 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifi uti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fi ne della propria vita utile deve essere raccolto separatamente dagli altri rifi...
