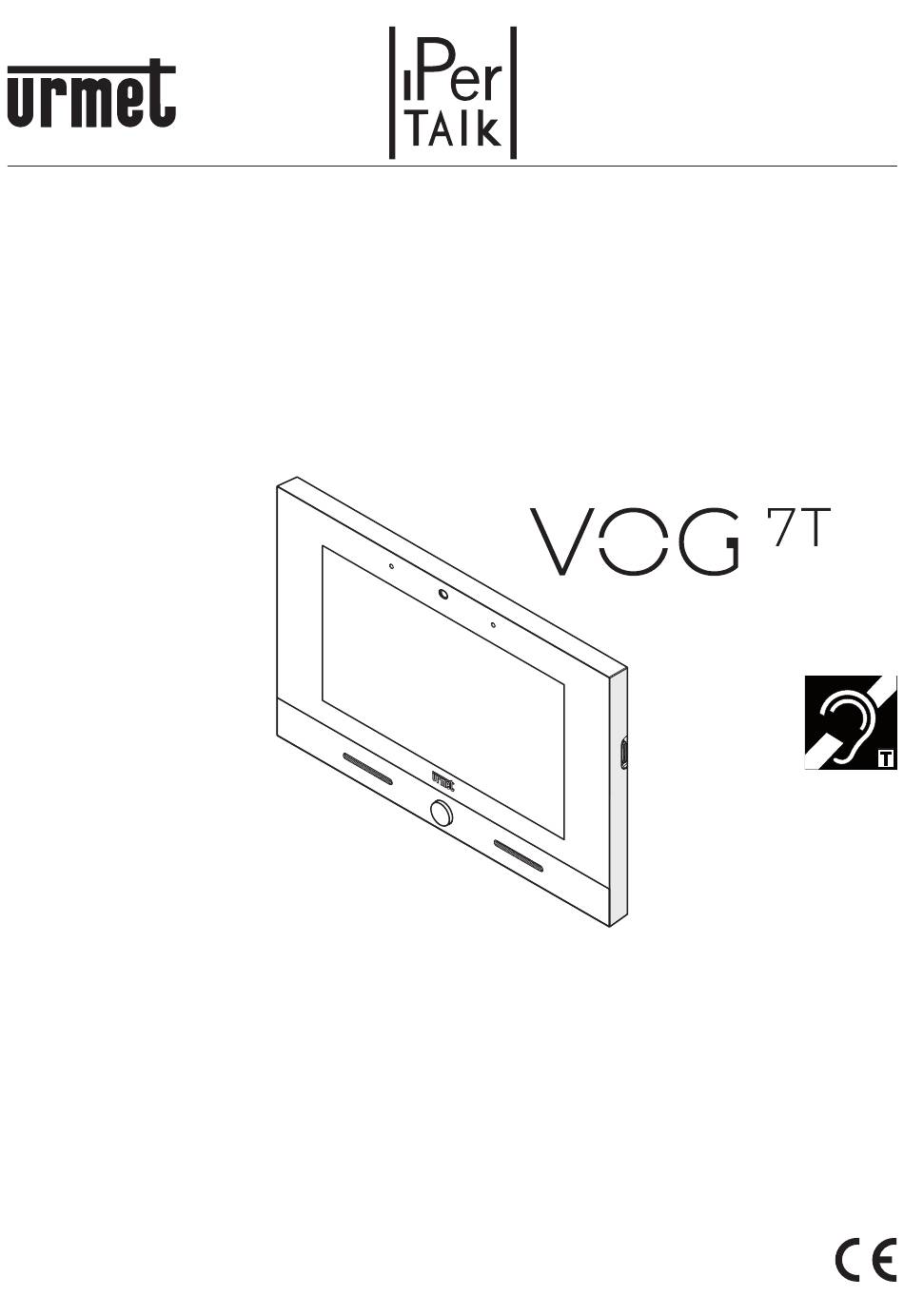

- Page 1 Mod. 1375 DS 1375-045 LBT 21215 VIDEOCITOFONO IP 7'' IP 7'' VIDEO DOOR PHONE Sch./Ref. 1375/826 LIBRETTO INSTALLAZIONE INSTALLATION HANDBOOK...
- Page 2 ITALIANO ............................3 ENGLISH ............................7 DS1375-045...
-
Page 3: Descrizione Dei Componenti
ITALIANO ATTENZIONE! Per il funzionamento del dispositivo è strettamente necessario che la versione del sistema iPerTAlk sia la 2.2.4 o superiore. Il videocitofono IP Sch.1375/826, è un dispositivo, dedicato al sistema iPerTAlk. Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE. DESCRIZIONE DEI COMPONENTI 1. -
Page 4: Installazione
ISTRUZIONI DI CABLAGGIO Cavo Ethernet con connettore RJ45 • Inserire il cavo su uno dei connettori RJ45 con logo Urmet. • Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B). Guaina nera Conduttore Colore cavo Conduttore Colore cavo Guaina grigia n° n° Bianco-Arancione Bianco-Blu Arancione Verde Bianco-Verde Bianco-Marrone Marrone •... - Page 5 (*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con età avanzata), D2 (con difficoltà motoria degli arti inferiori) e D3 (con difficoltà motoria degli arti superiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa tra 110 cm e 130 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI 64-21:2016-12 – Ambienti residenziali. Impianti adeguati all’utilizzo da parte di persone con disabilità o specifiche necessità. • Collegare ai morsetti presenti sul circuito stampato esterno gli eventuali conduttori delle funzioni panico, suoneria supplementare, chiamata al piano, alimentazione ausiliaria.
-
Page 6: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE Tensione di alimentazione POE: ..................... 48-54 V Tensione di alimentazione esterna: .................. 48 V - min. 15 W Consumo massimo: ..........................12 W Display: ..............................7” TFT Touchscreen: ..........................Capacitivo Risoluzione: ..........................1024 x 600 px Luminosità: ............................. 350 cd/m Angolo di visuale (H/V): ......................... -
Page 7: Description Of Components
ENGLISH WARNING! For a functioning of the device it is strictly necessary that the iPerTAlk system version is 2.2.4 or higher. The IP video door phone Ref.1375/826 is a device dedicated to iPerTAlk system. For trouble-free operation, the device requires a LAN/POE-type connection. DESCRIPTION OF COMPONENTS 1. Backlit blue Home button 8. -
Page 8: Wiring Instructions
WIRING INSTRUCTIONS With RJ45 Ethernet Cable connector • Plug the cable into one of the RJ45 connectors with the Urmet logo. • Insert the wire in its guide, according to the provided colour code (Standard T568B). Black sheath Wire Cable colour Wire Cable colour Grey sheath White-Orange White-Blue Orange Green White-Green White-Brown Blue Brown •... - Page 9 • Connect any panic function, extra ring tone, floor call, auxiliary power function wires to the terminals on the external printed circuit. • Connect the video door phone to the connector CN1 on the printed circuit board via the cable provided on the back of the video door phone. • Move the video door phone close to the bracket by centring the special fixings and slide it down to reach its stop (see the following image).
-
Page 10: Technical Specifications
TECHNICAL SPECIFICATIONS POE input voltage: ..........................48-54 V External power supply voltage: ..................48 V - min. 15 W Max consumption: ............................ 12 W Display: ..............................7” TFT Touchscreen: ..........................Capacitive Resolution: ..........................1024 x 600 px Brightness: ............................350 cd/m Viewing Angle (H/V): ........................ - Page 11 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
- Page 12 DS 1375-045 LBT 21215 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323 MADE IN CHINA...
