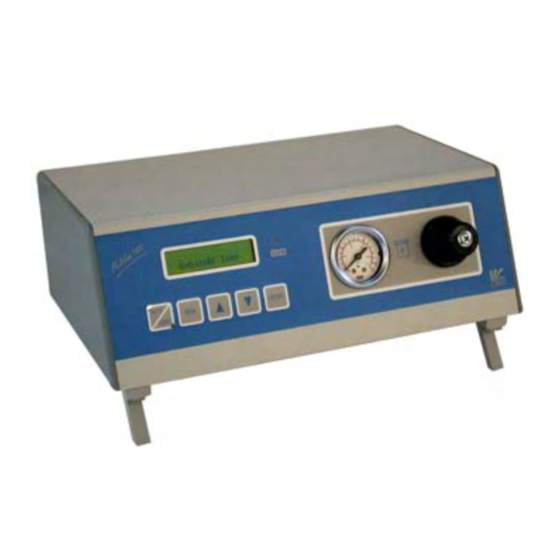

Electro-pneumatic metering unit
Hide thumbs Also See for MULTILINE 1000:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

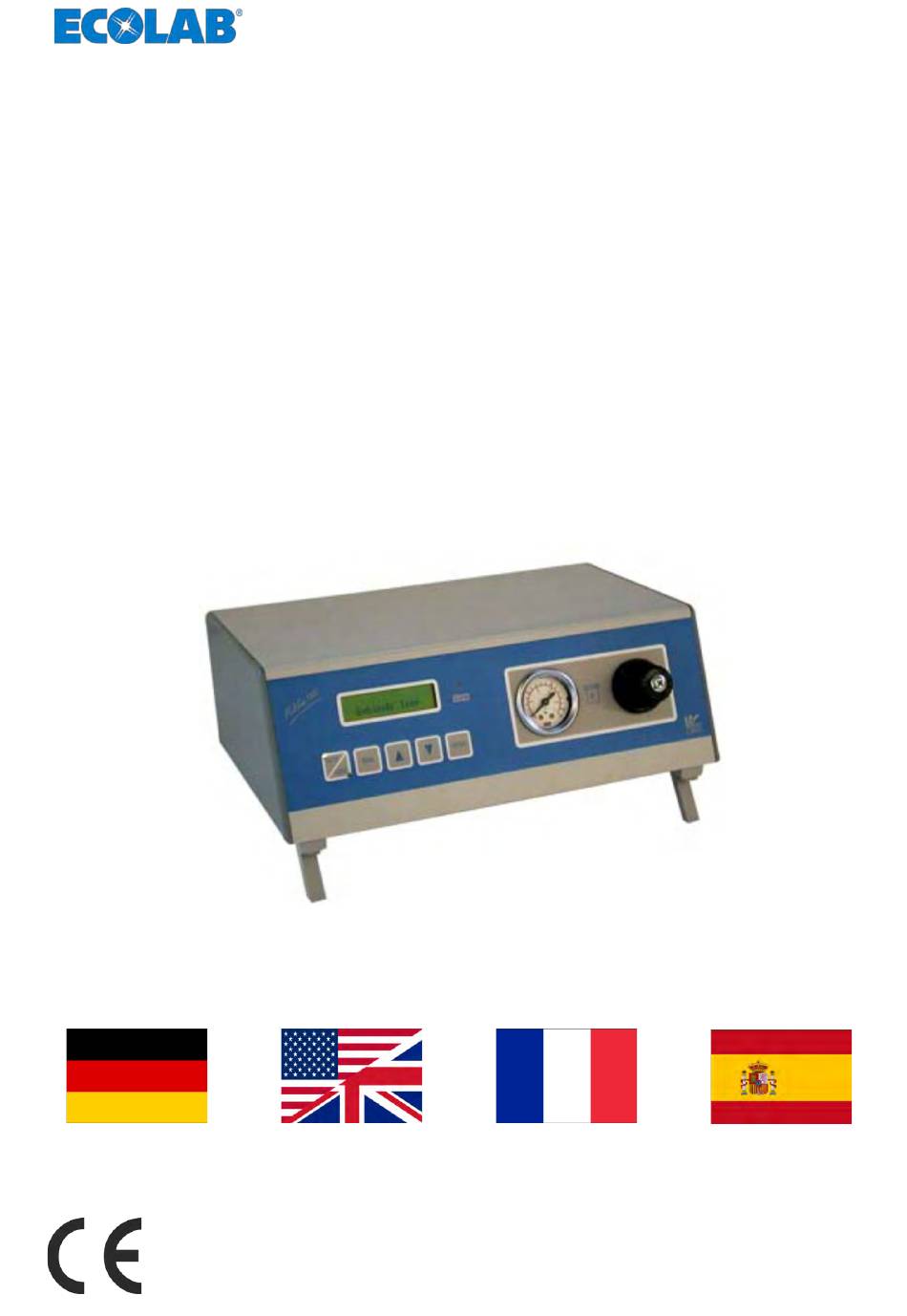

Betriebsanleitung
Operating instructions
Manuel d'utilisation
Instrucciones de servicio
MULTILINE 1000
Elektro-pneumatisches Dosiergerät
Electro-pneumatic metering unit
Appareil de dosage électro-pneumatique
Dosificador electroneumático
DEUTSCH
ENGLISH
FRANCAIS
ESPAÑOL
Multiline 1000
417101357 Rev. 4-02.2020
18.02.2020
