Instalace
• Panely jsou určeny pro svislou montáž, v případě vodorovné montáže ke stropu místnosti,
zavěste panely na montážní rám, řetízky nebo lanka.
• Odstupová vzdálenost čelní stěny a bočních stěn panelu od hořkavých předmětů je 10cm.
• Pro dodržení IP krytí je nutné, aby i připojení přívodní šňůry panelu splňovalo minimální krytí
výrobku uvedené na štítku
Postup — vertikální montáž:
• Označte místa otvorů dle tabulky, vyvrtejte otvory, vsuňte hmoždinky a zašroubujte šroub,
tak aby nebyl úplně zašroubován, vyčníval asi 5mm.
• Vždy panel upevněte jen za horní dva zámky, spodní dva zámky jsou obrácené a slouží k
opačnému zavěšení panelu.
• Připojte přívodní kabel na pevný elektrický rozvod v souladu s barevným označením žil.
• Panel nasuňte na horní dva zámky.
Postup - vodorovná montáž:
• Přiložte montážní rám na místo, kde má být panel umístěn, vyznačte tužkou otvory dle otvo-
rů na rámu.
• Vyvrtejte otvory, vsuňte hmoždinky a přišroubujte vruty montážní rám.
• Připojte přívodní kabel na pevný elektrický rozvod v souladu s barevným označením žil.
• Panel zasuňte do montážního rámu.

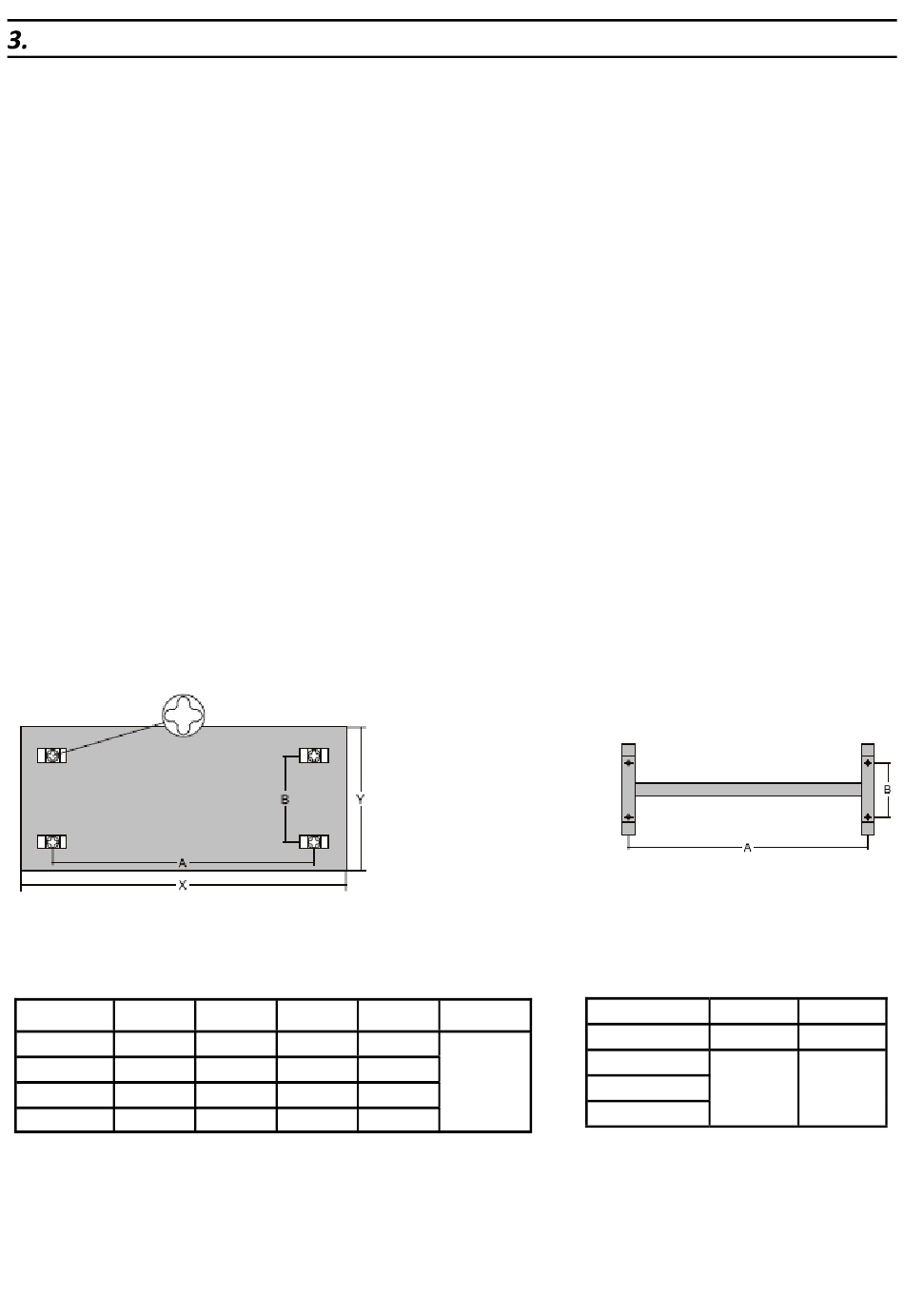

Ecosun X (mm) Y (mm) A (mm)
300 U+ 592
600 U+ 1192
700 U+ 1192
850 U+ 1192
Technické údaje:
Panel je možné montovat na podklady třídy hořlavosti C, D.
B (mm) Thickness
592 340 355
592 940 355
592 940 355
800 940 355
Montážní rám
30
8
Ecosun A (mm)
300 U+ 340
600 U+
700 U+ 935
850 U+
B (mm)
280
280
