3. Montage

• Die Platten sind zur Vertikalmontage bestimmt, bei Horizontalmontage zu Zimmerdecke
sind die Platten auf den Montagerahmen, Ketten oder Seilen aufzuhängen .
• Der Abstand der Frontwand und Seitenwände der Platte von den entflammbaren Gegen-
ständen ist 10 cm.
• Um den IP-Schutz zu erfüllen, ist es erforderlich, dass der Anschluss des Netzkabels des
Panels die auf dem Etikett angegebene Mindestabdeckung des Produkts erfüllt.
Vorgehensweise – vertikale Montage:
• Die Öffnungen gemäß der Tabelle kennzeichnen, Öffnungen ausbohren, Dübel einstecken
und Schraube einschrauben, so dass sie nicht voll eingeschraubt ist sondern ca. 5 mm her-
ausragt.
• Die Platte immer nur mittels zwei obere Schlössern befestigen, die unteren zwei Schlösser
sind umgekehrt und dienen zu umgekehrter Aufhängung der Platte.
• Das Anschlusskabel zum festen Stromkreis gemäß der farbigen Kennzeichnung der Ader
anschließen.
• Die Platte auf die zwei oberen Schlösser (Halterungen) aufstecken.
Vorgehensweise – horizontale Montage:
• Den Montagerahmen an die zur Anbringung der Platte festgelegte Stelle anlegen, die Öff-
nungen gemäß den Öffnungen auf dem Rahmen mit einem Stift anzeichnen.
• Öffnungen bohren, Dübel einstecken und den Montagerahmen mittels Schrauben befesti-
gen.
• Das Anschlusskabel zum festen Stromkreis gemäß der farbigen Kennzeichnung der Ader
anschließen.
• Die Platte in den Montagerahmen

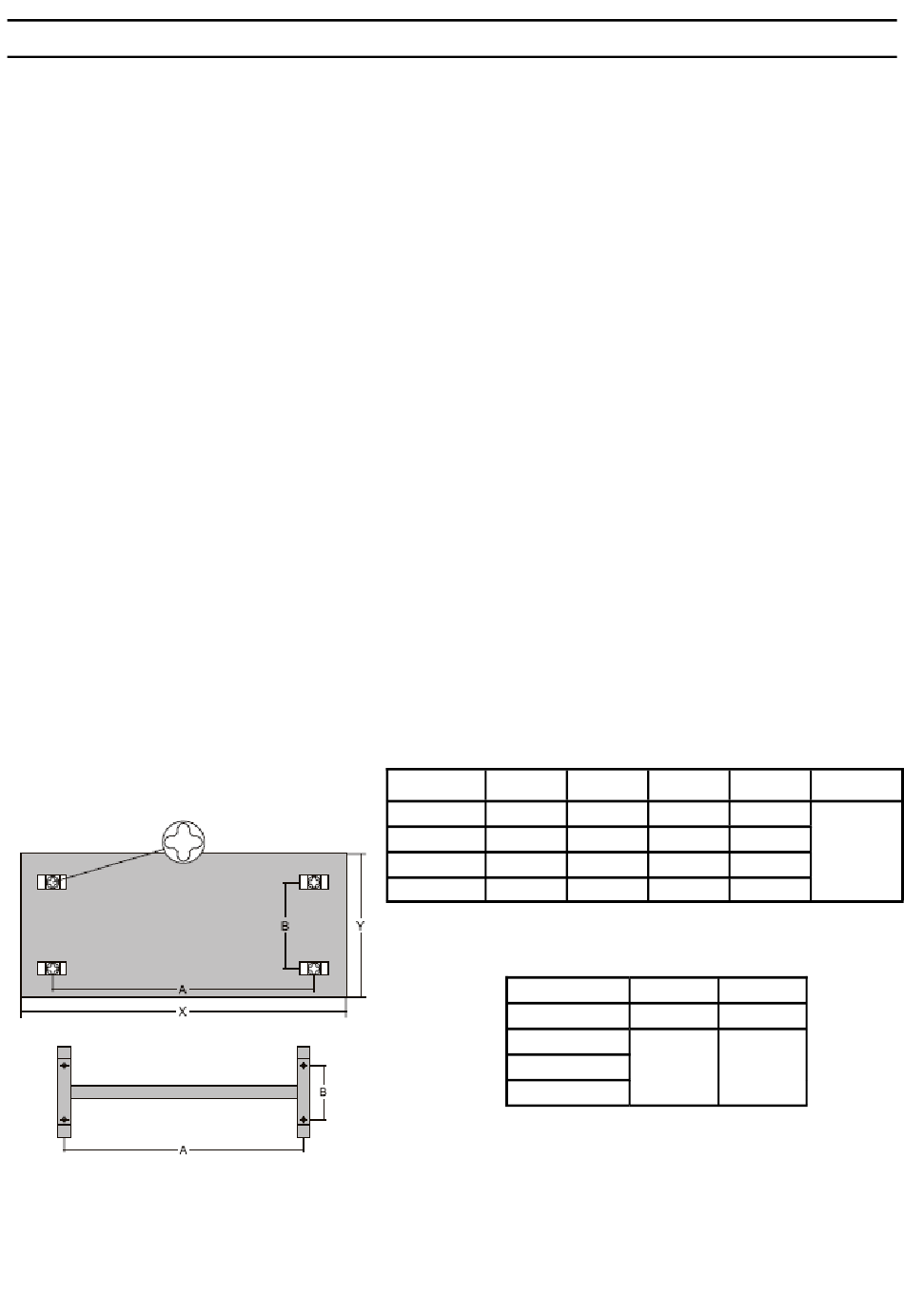

Ecosun X (mm) Y (mm) A (mm)
300 U+ 592
600 U+ 1192
700 U+ 1192
850 U+ 1192
einstecken.
Ecosun
300 U+
600 U+
700 U+
850 U+
12
B (mm)
592 340
592 940
592 940
800 940
Montagerahmen
A (mm) B (mm)
340
935
Tiefe
355
355
30
355
355
280
280
