Summary of Contents for Thyracont VD850
- Page 1 V a c u u m I n s t r u m e n t s VD850, VD850BT Kompakt Vakuummeter Compact Vacuum Meter Betriebsanleitung Operating Instructions...
-
Page 3: Table Of Contents
1 Hinweise für Ihre Sicherheit 2 Kompakt Vakuummeter VD850 2.1 Zur Orientierung ...... -
Page 4: Hinweise Für Ihre Sicherheit
Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen Installieren Sie das VD850 unter Einhaltung der entsprechenden Umgebungsbedin- gungen; die Schutzart ist IP20 (die Geräte sind geschützt gegen Eindringen von Fremd- körpern) Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen Vorschriften und Schutzmaßnahmen... -
Page 5: Kompakt Vakuummeter Vd850
2 Kompakt Vakuummeter VD850 2.1 Zur Orientierung Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern VD850, VD850BT. Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen oh- ne vorherige Anzeige sind vorbehalten. 2.2 Lieferumfang Zum Lieferumfang gehören: Kompakt Vakuummeter VD850... -
Page 6: Produktbeschreibung
- 1200 mbar, zusätzlich auch zur Relativdruck- Messung im Bereich von maximal -1060 ... +340 mbar. Das VD850 ist mit einem metallgedichteten Kombinationssensor des Typs Piezo / Pirani ausgerüstet und temperaturkompensiert. Zusätzlich enthält das Gerät einen piezoresistiven Sensor zum Erfassen des Umgebungsdruckes. Es kann an geeig- nete Flanschverbindungen angeschlossen oder auch direkt im Vakuum betrieben werden. -
Page 7: Installation
Zu bevorzugen ist der Einbau von oben, d.h. mit nach unten gerichtetem Flansch, damit sich Staub und Kondensat nicht in der Messzelle ansammeln kön- nen. Das Gerät ist in dieser Lage ab Werk justiert. Das Gerät beim Einbau nicht gewaltsam verdrehen, dies kann zur mechanischen Beschädigung führen! VD850-USB-240130... -
Page 8: Usb Anschluss
über 40 C kann zu Schäden am Gerät führen! ◦ ® 3.4 Bluetooth Schnittstelle ® Geräte mit der Artikelnummer VD850BT verfügen über eine Bluetooth Low Ener- gy Schnittstelle. Damit lassen sich Messwerte und gespeicherte Messdaten kabel- los auslesen. VD850-USB-240130... -
Page 9: Betrieb
4 Betrieb 4.1 Allgemeines Messprinzip Das Kompakt-Vakuummeter VD850 besitzt eine interne Kombination aus piezore- sistivem Membransensor und Piranisensor, der die Wärmeleitfähigkeit von Gasen zur Vakuummessung nutzt. Ein weiterer piezoresistiver Sensor dient zur Erfassung des Umgebungsdruckes. Unter Einwirkung des Druckes verformt sich die dünne Membran des Piezosen- sors, auf deren Rückseite eine Widerstands-Messbrücke aufgebracht ist. -
Page 10: Bedienung
Dauerbetrieb “Continuous“ und Automatische Abschaltung “Auto-Off“ auswählen. Im Dauerbetrieb bleibt das Gerät eingeschaltet, je nach Konfiguration unbegrenzt oder bis zum Ablauf einer eingestellten Maximalbetriebszeit. Bei “Auto-Off“ schal- tet das Gerät zur Schonung des Akkus nach etwa 20 s automatisch ab. VD850-USB-240130... - Page 11 Werte für Minimal- und Maximaldruck, Relativ- oder Absolutdruck so- wie Datum und Uhrzeit. Minimal- und Maximaldruck zurücksetzen Im Standardmenu Messwertanzeige lassen sich mit der Taste “Pfeil unten“ die an- gezeigten Werte Minimal- und Maximaldruck zurücksetzen. Hierzu muss die Taste “Pfeil unten“ mindestens 3 s lang gedrückt werden. VD850-USB-240130...
-
Page 12: Starten Und Stoppen Des Datenloggers
4.3 Starten und Stoppen des Datenloggers Das VD850 kann als Datenlogger betrieben werden. Im internen Datenspeicher können mehrere Messungen in jeweils separaten Dateien im Format VacuGraph (*.vgw) gesichert werden. Der Speicher fasst mehrere Millionen einzelner Mess- datensätze. Mithilfe der PC Software VacuGraph können die gespeicherten Messdaten aus-... -
Page 13: Graph
Über dem Diagramm ist der aktuelle Messwert numerisch eingeblendet. Um die graphische Darstellung zu beenden und zum Hauptmenu zurückzukehren, “Pfeil links“-Taste drücken. 4.5 Leckratenberechnung Über eine Druckanstiegsmessung kann das VD850 die Leckrate eines Vakuum- systems ermitteln. Zum Starten der Druckanstiegsmessung im Hauptmenu den Punkt “Leakage Ra- te“ wählen:... -
Page 14: Einstellungen
Betrieb als Datenlogger Speicherrate und Aufzeichnungszeitraum einstellen. Logging Interval Logging Mode Logging Interval Logging Interval Time span between two stored Logging Auto Stop measurement values. A lower value results in a more detailed Datasource data capture, but also a bigger file size. 100 ms VD850-USB-240130... - Page 15 Select the data source(s) to be logged. Logging Auto Stop Datasource Absolute Unter diesem Menupunkt kann die Datenquelle für den Datenlogger gewählt wer- den, d.h. ob Absolutdruck, Relativdruck oder beide aufgezeichnet werden sollen. Die Auswahl muss abschließend noch mit der “OK“-Taste bestätigt werden. VD850-USB-240130...
-
Page 16: Diagramm-Optionen
Unter diesem Menupunkt wird ausgewählt, ob die y-Achse im Diagramm linear oder logarithmisch skaliert wird. Die Auswahl muss mit der “OK“-Taste bestätigt werden. Graph Datasource Unter diesem Menupunkt wird die Datenquelle für das Diagramm gewählt, also Absolut- oder Relativdruck. Die Auswahl muss mit der “OK“-Taste bestätigt wer- den. VD850-USB-240130... -
Page 17: Sensor
4.6.3 Sensor Nach Aufruf des Menus “Settings“ / “Sensor“ können die Sensoren des VD850 nachjustiert werden. Außerdem lassen sich Parameter zur Gasart-Korrektur sowie bei Kombi-Sensoren für den Übergang zwischen den einzelnen Sensoren einstel- len. Adjust Sensor Adjust Adjust The device is factory adjusted. Due to Gas Correction Factor different climatic conditions, extreme... - Page 18 “Continuous“ : Kontinuierliche Wertangleichung in einem einstellbaren Druckbereich Je nach Auswahl des Übergangs zwischen den Sensor-Messwerten kann unter Menupunkt “Transition Values“ der gewünschte Druckbereich bzw. der gewünsch- te Umschaltdruck angepasst werden. Eingestellte Werte müssen abschließend mit der “OK“-Taste bestätigt werden. VD850-USB-240130...
-
Page 19: Geräteeinstellungen
Select the criterion when an alert Volume should be triggered. Switch Mode Switch Values Switch by value Die Schwellwerte zum Ein- und Ausschalten des Alarms werden unter Punkt “Switch Values“ eingestellt. Alle Einstellungen sind jeweils abschließend mit der “OK“-Taste zu bestätigen. VD850-USB-240130... - Page 20 Display Interfaces Maximum Mit dieser Funktion kann dafür gesorgt werden, dass das VD850 auch im Dauer- betrieb “Continuous“ nach einer einstellbaren maximalen Betriebszeit automatisch abschaltet. Dies vermeidet ungewollte Entladung der Batterie. Ausgewählt werden können “Maximum“ (keine Abschaltung) oder vorgegebene Laufzeiten zwischen 30 min und 5 h.
- Page 21 Bluetooth Reset Unter diesem Menupunkt lassen sich Einstellungen zur USB-Schnittstelle und der optionalen Bluetooth Schnittstelle des VD850 vornehmen. Das Gerät ist ab Werk als Mass Storage Device konfiguriert (“MSD Enabled“), so dass nach Anschluss an einen PC die gespeicherten Messdateien sichtbar sind.
-
Page 22: Geräteinformationen
5 Geräteinformationen Unter dem Menupunkt “Service“ lassen sich Informationen zu Gerät und Sensor anzeigen. Außerdem kann der Speicher des Datenloggers formatiert werden. Device Info Device Info Type: VD850 Serial Number: 24001564 HW/FW Version: 02/0001 Free Memory: 98% Sensor Info Sensor Info... -
Page 23: Vacugraph Software
6 VacuGraph Software Die Software VacuGraph wurde speziell für den Einsatz mit Thyracont Messgerä- ten entwickelt und läuft auf den Betriebssystemen Windows, Linux und MacOS. Sie ermöglicht neben dem Plotten und Speichern von Messdaten auch das be- queme Konfigurieren aller Geräteparameter. -
Page 24: Wartung Und Service
Tuch beseitigt werden. Bei Rücksendung des Geräts im Servicefall bitte eine Erklärung zur Kontamination ausfüllen und beilegen. Dieses Dokument ist zum Schutz unserer Servicemitarbeiter unbedingt erforderlich. Download: www.thyracont-vacuum.com/unterstuetzung/wartung-und-reparatur/. Das Gerät ist nicht zur kundenseitigen Reparatur vorgesehen! Defekte Sensorköpfe können vor Ort gegen kalibrierte Ersatzsen- soren ausgetauscht werden (Ersatzteile B_VD850). - Page 25 Wichtige Hinweise zur Entsorgung Thyracont WEEE Reg.Nr.: DE 79715790 Gemäß WEEE-Richtlinie 2012/19/EU und ElektroG3, dem Gesetz über das Inver- kehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten, darf dieses Gerät nicht im normalen, unsortierten Abfall entsorgt werden. Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service bzw.
-
Page 26: Technische Daten
1200 ... 40 mbar: 0,1% v. Skalenendwert 40 ... 1,0x10 mbar: 2% v. Messwert Auflösung 1200 ... 1000 mbar: 1 mbar 1000 ... 2,0 mbar: 0,1 mbar 2,0 ... 1,0x10 mbar: 3-stellig 1,0x10 ... 1,0x10 mbar: 2-stellig 1,0x10 ... 5x10 mbar: 1-stellig VD850-USB-240130... - Page 27 -20 ... +60 ◦ Ladespannung 5 VDC über USB-C Anschluss Betriebsdauer Interner Li-Akku: min. 100 h ® Serielle Schnittstelle USB 2.0, optional Bluetooth Vakuumanschluss Kleinflansch DN16 ISO KF Anzeige LCD Graphikdisplay, Auflösung 400 x 240 Schutzart IP 40 Gewicht 250 g VD850-USB-240130...
-
Page 28: Konformitätserklärung
9 Konformitätserklärung VD850-USB-240130... - Page 29 1 Safety Instructions 2 Compact Vacuum Meter VD850 2.1 For Orientation ......
-
Page 30: Safety Instructions
Comply with all safety instructions and regulations for accident prevention Check regularly that all safety requirements are being complied with Take account of the ambient conditions when installing your VD850; The protection class is IP 20 (the unit is protected against penetration of foreign bodies) -
Page 31: Compact Vacuum Meter Vd850

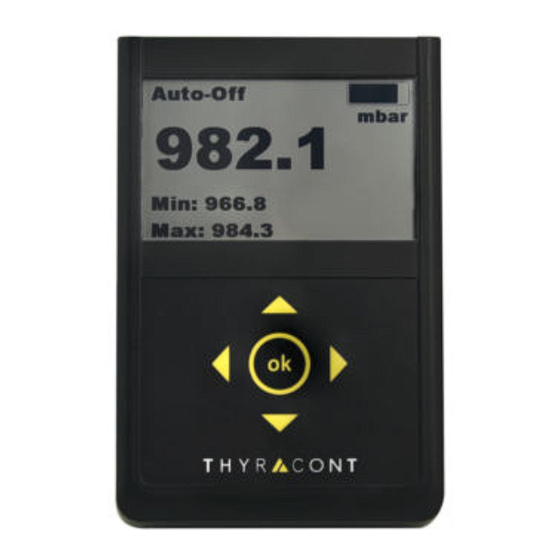

2 Compact Vacuum Meter VD850 2.1 For Orientation These operating instructions describe installation and operation of products with article numbers VD850, VD850BT. The article number can be found on the product’s type label. Technical modificati- ons are reserved without prior notification. -
Page 32: Product Description
2.3 Product Description The compact vacuum meter VD850 is measuring total gas pressure in the range 5.0x10 - 1200 mbar, additionally relative pressure in a maximum range of -1060 ... +340 mbar. The VD850 is equipped with a Piezo/Pirani combination sensor and temperature compensated. -
Page 33: Installation
flange to the bottom is to be preferred in order to keep particles and conden- sates out of the sensor cell. Further the device is adjusted in the upright position ex works. When mounting the vacuum meter avoid forced twisting or violent opening. This can damage the device! VD850-USB-240130... -
Page 34: Usb Interface
PC, further the device set- tings can be adjusted on PC. If device settings are made accordingly the VD850 will act as USB mass storage device. The USB connection is also used to recharge the internal battery. The charging process will be started as soon as the device is connected to a PC or a suitable charging adapter. -
Page 35: Bluetooth ® Interface
® 3.4 Bluetooth Interface ® Vacuum meters with article number VD850BT are equipped with a Bluetooth Energy interface. It can be used for wireless upload of measurements or stored measurement data. VD850-USB-240130... -
Page 36: Operation
4 Operation 4.1 General Measurement Principle VD850 compact vacuum meters are equipped with an internal combination of a piezo-resistive diaphragm sensor and a Pirani sensor, which uses the heat con- duction of the gas for measuring vacuum. Another piezo-resistive sensor measu- res ambient pressure. -
Page 37: Handling
In continuous operation the device remains powered on without limit or until an editable maximum operation time has elapsed, depending of the device configura- tion. In “Auto-Off“ mode the device will be switched off automatically after approx. 20 s in order to save battery power. VD850-USB-240130... - Page 38 Reset minimum and maximum pressure In the measurement menu you can reset the values for stored minimum and maxi- mum pressure by pressing the “Arrow Down“ key for more than 3 s. VD850-USB-240130...
-
Page 39: Start And Stop Data Logging
4.3 Start and Stop Data Logging Your VD850 can be operated as data logger. Multiple measurements in separate data files of type VacuGraph (*.vgw) can be saved in the internal memory. Me- mory size will be sufficient for several million data points. -
Page 40: Graph
To stop data plotting and return to the main menu just press the “Arrow Left“ key. 4.5 Calculation of Leakage Rates By means of a rate-of-rise measurent the VD850 is able to calculate the leakage rate of a vacuum system. -
Page 41: Settings
Logging Interval Logging Mode Logging Interval Logging Interval Time span between two stored Logging Auto Stop measurement values. A lower value results in a more detailed Datasource data capture, but also a bigger file size. 100 ms VD850-USB-240130... - Page 42 Select the data source(s) to be logged. Logging Auto Stop Datasource Absolute In this menu you can select the data sources for data logging, i.e. if absolute pres- sure, relative pressure or both should be recorded. The selection must finally be confirmed with the “OK“-key. VD850-USB-240130...
-
Page 43: Diagram-Options
The setting must finally be confirmed with the “OK“-key. Graph Datasource Use this menu item to select the data source for the plot, i.e. absolute or relative pressure. The setting must finally be confirmed with the “OK“-key. VD850-USB-240130... -
Page 44: Sensor
4.6.3 Sensor Choose menu item “Settings“ / “Sensor“ to re-adjust the sensors of your VD850. Further you can set parameters for gas type correction and, with combination sen- sors, the transition mode between the sensors. Adjust Adjust Sensor Adjust The device is factory adjusted. Due to Gas Correction Factor different climatic conditions, extreme... - Page 45 Continuous transition in an adjustable pressure range Depending on the selected transition mode you can set the pressure range for a continuous transition or the required pressure for direct switch-over under menu item “Transition Values“. Settings must finally be confirmed with the “OK“-key. VD850-USB-240130...
-
Page 46: Device Settings
4.6.4 Device Settings Under menu “Settings“ / “Device“ you can change basic settings of your VD850. Alarm Buzzer Alarm Buzzer Device Datasource Alarm Buzzer Volume Max. Operation Time Switch Mode Clock Display Switch Values Interfaces With this function an optic and acoustic alert function can be activated. - Page 47 Display Interfaces Maximum This function assures that the VD850 will be switched-off after an adjustable ma- ximum operation time even in operation mode “Continuous“. This will avoid un- intended discharge of the battery. You can select “Maximum“ (no switch-off) and pre-defined time periods between 30 min and 5 h.
- Page 48 VD850. Ex works the device is configured as mass storage device (“MSD Enabled“), so the stored measurement files will be displayed when the VD850 is connected to a PC. If required this function can be disabled selecting “MSD Disabled“.
-
Page 49: Device Information
In menu “Service“ you can display information regarding device and sensor. Fur- ther it is possible to format the memory of the data logger. Device Info Device Info Type: VD850 Serial Number: 24001564 HW/FW Version: 02/0001 Free Memory: 98% Sensor Info... -
Page 50: Vacugraph Software
Under this menu item all device parameters can be reset to factory defaults. 6 VacuGraph Software VacuGraph software has been especially developed for use with Thyracont gauges and is compatible with operating systems Windows, Linux and MacOS. VacuGraph features plotting and saving of measurement data as well as comfor- table configuration of all device parameters. -
Page 51: Maintenance And Service
When returning the gauge for service please fill out a declaration of contamination and include it in the shipment. This document is mandatory to pro- tect our service staff. Download: www.thyracont-vacuum.com/en/support/maintenance-and-repair/. The unit is not prepared for customer repair! Defective sensor heads can be exchanged on-site by calibrated replacement sensors (spare parts B_VD850). - Page 52 For withdrawal and free disposal of used appliances please contact your Thyracont service or return the product with a filled-in declaration of contamina- tion. Alternatively you can dispose used appliances at officially set-up collecting points.
-
Page 53: Technical Data
1200 ... 40 mbar: 0.1% f. scale end 40 ... 1.0x10 mbar: 2% f. reading Resolution 1200 ... 1000 mbar: 1 mbar 1000 ... 2.0 mbar: 0.1 mbar 2.0 ... 1.0x10 mbar: 3 digits 1.0x10 ... 1.0x10 mbar: 2 digits 1.0x10 ... 5x10 mbar: 1 digit VD850-USB-240130... - Page 54 5 VDC via USB-C Operation time Internal Li-battery: min. 100 h ® Serial interface USB 2.0, optional Bluetooth Vacuum connection Small flange DN16 ISO KF Display LCD graphic display, resolution 400 x 240 Protection class IP 40 Weight 250 g VD850-USB-240130...
-
Page 55: Declaration Of Conformity
9 Declaration of Conformity VD850-USB-240130... - Page 56 VD850-USB-240130...
