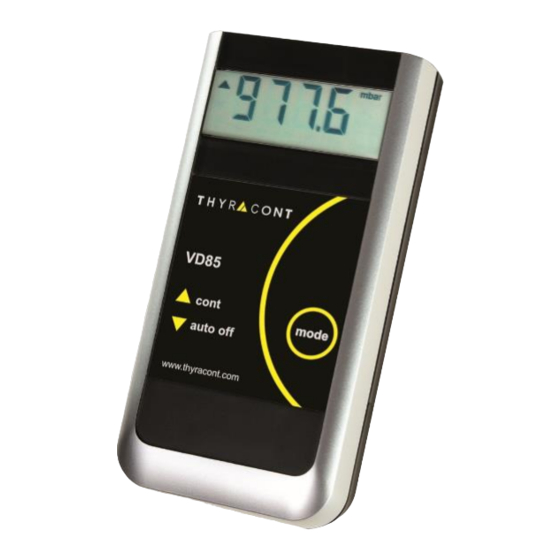

Thyracont VD85 Operating Instructions Manual
Compact vacuum meter / data logger
Hide thumbs
Also See for VD85:
- Operating instructions manual (44 pages) ,
- Operating instructions manual (44 pages)
Subscribe to Our Youtube Channel
Related Manuals for Thyracont VD85
Summary of Contents for Thyracont VD85

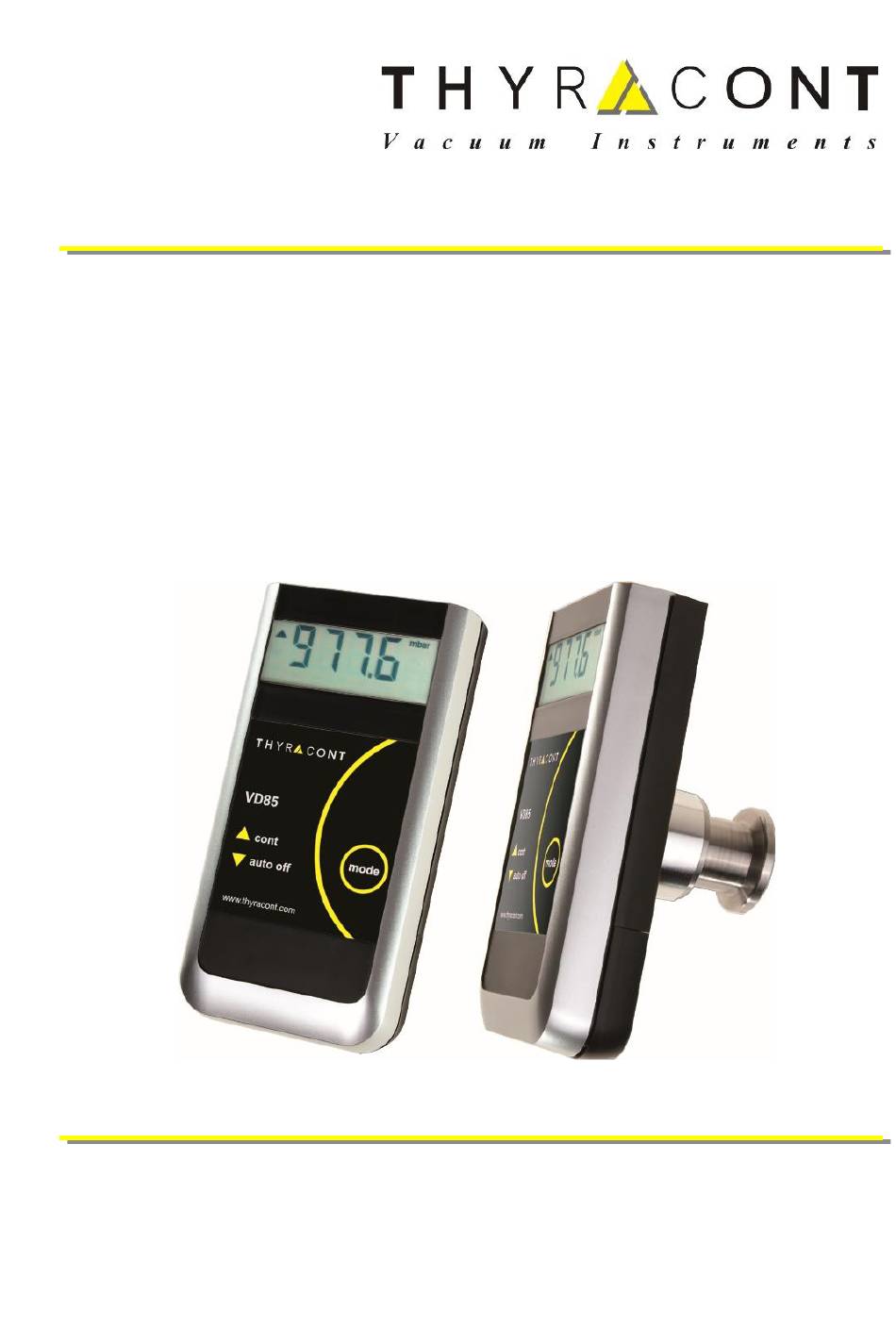

- Page 1 VD85 Kompakt-Vakuummeter / Datenlogger Compact Vacuum Meter / Data Logger Betriebsanleitung Operating Instructions...
-
Page 2: Table Of Contents
Inhalt Hinweise für Ihre Sicherheit ............3 Das VD85 ..................4 Zur Orientierung ................. 4 Lieferumfang................4 Produktbeschreibung ..............4 Übersicht ..................6 Installation ..................7 Hinweise zur Installation ............. 7 Vakuumanschluss ..............7 Elektrischer Anschluss ............... 8 USB Schnittstelle ................ 9 Betrieb ................... -
Page 3: Hinweise Für Ihre Sicherheit
Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften ➢ Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen ➢ Installieren Sie das VD85 unter Einhaltung der entsprechenden Umgebungsbedingun- gen; die Schutzart ist IP40, d.h. die Geräte sind geschützt gegen Eindringen von Fremdkörpern ➢ Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen Vorschriften und Schutzmaßnahmen... -
Page 4: Das Vd85
Gerät zu speichern. Über eine USB-Schnittstelle lassen sich gespeicherte Messungen oder Messwerte online zu einem PC übertragen. Messprinzip Das VD85 arbeitet im Grobvakuumbereich mit einem internen piezoresistiven Si- liziumsensor. Unter Einwirkung des Druckes verformt sich eine dünne Membran, auf deren Rückseite eine Widerstands-Messbrücke aufgebracht ist. Die dabei auftretende Verstimmung der Messbrücke ist ein Maß... - Page 5 Messwertanzeige eingreift und unterhalb 0,5 mbar eine korrekte Druckanzeige erzeugt (s. Abschnitt 5.5). Bestimmungsgemäße Verwendung Das VD85 dient ausschließlich der Totaldruckmessung in gasförmigen Medien im Bereich 1200 - 5,0x10 mbar. Es darf nur an geeignete und hierfür vorgese- hene Komponenten angeschlossen werden.
-
Page 6: Übersicht
2.4 Übersicht Druckanzeige Refresh: 1.0s 1200 – 5.0-4 mbar Batterie wechseln "ur": < 5.0-4mbar Betriebsart Maßeinheit Mode Taste Kleinflansch DN16 ISO KF USB-Schnittstelle Anschluss f. Batteriefach- Netzadapter Deckel 12…15V=, 50mA Klinke 2,5mm (+ an Spitze) vd85-220101... -
Page 7: Installation
Bei Überdruck im Vakuumsystem > 1 bar Versehentliches Öffnen von Spannelementen kann zu Verletzun- gen durch herumfliegende Teile führen! Bei Überdruck im Vakuumsystem 1,5 bis 4 bar Bei KF-Flanschverbindungen können Elastomer-Dichtringe dem Druck nicht mehr standhalten. Dies kann zu Gesundheitsschä- den durch ausströmende Prozessmedien führen. vd85-220101... -
Page 8: Elektrischer Anschluss
Wiederaufladbare Akkus sind zum Laden aus dem Gerät zu neh- men und geeignete, handelsübliche Ladegeräte zu verwenden. Betrieb mit Netzadapter Das VD85 kann alternativ zum Batteriebetrieb mit einem externen Steckernetz- teil (Zubehör) 12…15V versorgt werden. Beim Betrieb des Gerätes mit Steckernetzteil muss der Vakuum- flansch leitend mit dem Schutzleiter verbunden werden, z.B. -
Page 9: Usb Schnittstelle
Minibuchse Typ B VCC, +5V Data – Data + Der USB-Anschluss kann mit einem PC verbunden werden, um z.B. in Verbindung mit der Windows™ Software VacuGraph den Datenspeicher des Vakuummeters auszulesen, Messungen zu dokumentieren oder das Gerät zu konfigurieren. vd85-220101... -
Page 10: Betrieb
Bei weiterem Tastendruck im Cont Mode er- MODE folgt Rückkehr zu 1) Auto-Off Mode. 4.2 Druckmessung mit Messwert-Speicherung Zur Verwendung des VD85 als Druckanzeige mit Messwert-Speicherung ist die Datenlogger-Funktion, wie in Abschnitt 5.1 beschrieben, zu aktivieren. 1) Kurzzeit-Betrieb (Auto-Off Mode) Mode-Taste drücken:... - Page 11 Im Display erscheint der momentan anlie- MODE gende Druck. Der Messwertspeicher ist gelöscht. Das Gerät befindet sich im Datenlogger Mode und speichert ab sofort neu erfasste Extremwerte und ggfs. bis zu 2000 Messwerte mit der eingestellten Speicherrate (s. Abschnitt 5.1). vd85-220101...
-
Page 12: Pc Mode
Die Speicherung wird beendet, sobald der Speicher voll ist, das Gerät abgeschal- tet oder via USB an den PC angeschlossen wird (s. Abschnitt 4.3). Das VD85 bleibt im Datenlogger Mode kontinuierlich in Betrieb, bis es von Hand ausgeschaltet wird oder nach Ablauf der Maximal-Betriebszeit automatisch ab- schaltet (s. -
Page 13: Konfiguration
MODE zeige ‘’rAtE’’ erscheint. 5.1 Speicherrate Um die Speicherrate einzustellen und damit die Datenlogger-Funktion des VD85 zu aktivieren, schalten Sie das Gerät in den Konfigurationsmode. Dazu bei aus- geschaltetem Gerät die Mode-Taste gedrückt halten, bis die Anzeige "rAtE" er- scheint:... -
Page 14: Nachjustieren
Über die USB Schnittstelle des VD85 können Speicherraten zwi- schen 1,0s und 6000s frei eingestellt werden. Die zuletzt auf diese Weise eingestellte Speicherrate wird nach der Einstellung "trig" ebenfalls am VD85 zur Auswahl angezeigt. Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den Messmode (Auto-Off). -
Page 15: Anzeige-Einheit
Ist die Justierung abgeschlossen schaltet das Gerät in Auto-Off-Mode. 5.3 Anzeige-Einheit Um die Anzeige-Einheit einzustellen, schalten Sie das Gerät in den Konfigurati- onsmode. Dazu bei ausgeschaltetem Gerät Mode-Taste gedrückt halten, bis die Anzeige "rAtE" erscheint. Mode-Taste nun mehrmals drücken, bis die Anzeige "unit" erscheint: MODE vd85-220101... -
Page 16: Maximal-Betriebszeit
Einschaltzeit abgelaufen ist. Um diese Maximalbe- triebszeit einzustellen, nach der das Gerät in jedem Fall automatisch abschaltet, das VD85 in den Konfigurationsmode schalten. Dazu bei ausgeschaltetem Gerät Mode-Taste gedrückt halten, bis die Anzeige "rAtE" erscheint. Mode-Taste nun mehrmals drücken, bis die Anzeige "hour" erscheint:... -
Page 17: Gasart-Korrekturfaktor
5.5 Gasart-Korrekturfaktor Das Mess-Signal des Pirani-Sensors im VD85 -und somit die Druckanzeige des Geräts unterhalb 15mbar- ist gasartabhängig. Das VD85 ist ab Werk auf N bzw. trockene Luft abgeglichen, für He und CO sind die Abweichungen unterhalb 0,5 mbar zu vernachlässigen. Für andere Gase kann ein Korrekturfaktor einge- geben werden, welcher im Bereich unter 15 mbar in die Messwertanzeige ein- greift und unterhalb 0,5 mbar eine korrekte Druckanzeige erzeugt. -
Page 18: Wartung Und Service
Das Gerät ist wartungsfrei. Äußerliche Verschmutzungen können mit einem feuchten Tuch beseitigt werden. Sollte wider Erwarten ein Schaden an Ihrem VD85 auftreten, senden Sie das Ge- rät bitte mit einer Kontaminationserklärung zur Reparatur an uns. Das Gerät ist nicht zur kundenseitigen Reparatur vorgesehen! Fehlfunktionen des Gerätes, die auf Verschmutzung oder Wen-... - Page 19 Wichtige Hinweise zur Entsorgung Thyracont WEEE Reg.Nr.: DE 79715790 Gemäß WEEE-Richtlinie 2012/19/EU und ElektroG3, dem Gesetz über das In- verkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten, darf dieses Gerät nicht im normalen, unsortierten Abfall entsorgt werden. Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service bzw.
-
Page 20: Technische Daten
110 mW (getaktete Messung) Betriebsdauer Li-Batterie: <100 h, 6LR61Alkali: <40 h Serielle Schnittstelle Mini-USB, Typ B, 5polig, weiblich, Virtual Com Port Protokoll Vakuumanschluss Kleinflansch DN16 ISO KF Anzeige LCD 12 mm Schutzart IP 40 Gewicht ca. 230 g (inkl. Batterie) vd85-220101... -
Page 21: Konformitätserklärung
Konformitätserklärung vd85-220101... - Page 22 vd85-220101...
- Page 23 Content Safety Instructions ............... 24 The VD85 ..................25 For Orientation ................. 25 Delivery Content ............... 25 Product Description ..............25 Overview .................. 27 Installation ..................28 Installation Notes ..............28 Vacuum Connection ..............28 Electrical Connection ............... 29 USB Interface ................30 Operation ..................
-
Page 24: Safety Instructions
➢ Check regularly that all safety requirements are being complied with ➢ Take account of the ambient conditions when installing your VD85. The protection class is IP 40, which means the unit is protected against penetration of foreign bodies. ➢... -
Page 25: The Vd85
AlMn block battery 9V, VD8ALK Windows-Software VacuGraph, VGR Interface cable USB, WUSB0002 2.3 Product Description The VD85 compact vacuum meter is measuring total gas pressure in the range 1200 – 5x10 mbar. The unit is equipped with a Piezo/Pirani combination sensor and temperature compensated. - Page 26 2 minutes, especially when extreme pressure changes have occurred. Accuracy Using two different physical sensor principles the VD85 provides high resolution over the whole range. The unit is factory adjusted. Through contamination, age- ing or extreme climatic conditions the need for readjustment may arise.
-
Page 27: Overview
Pressure Display Refresh: 1.0s 1200 – 5.0-4 mbar Renew Battery "ur": < 5.0-4mbar Operation Mode Pressure Unit Mode Small Flange DN16 ISO KF USB Interface Connection f. Cover of Battery Mains Adapter Compartment 12…15V=, 50mA jack 2.,5mm (+ on top) vd85-220101... -
Page 28: Installation
Overpressure in the vacuum system 1,5 to 4 bar KF flange connections with elastomer sealings cannot withstand such pressures. Process media thus can leak and possibly dam- age your health. vd85-220101... -
Page 29: Electrical Connection
3.3 Electrical Connection Battery operation Before operating the VD85 a suitable battery or rechargeable battery must be in- serted. For this purpose pull the battery cover on the back of the unit downwards and in- sert the battery as shown on the pictures below. Close the cover again by push- ing it upwards until it snaps into position. -
Page 30: Usb Interface
2,5mm 12…15 VDC AGND An inserted battery can be left in the VD85 when a plug-in mains adapter is used. For the recharging of batteries suitable, commercially available chargers have to be used. 3.4 USB Interface... -
Page 31: Operation
MODE turns to 1) Auto-Off Mode. 4.2 Pressure Display with Data Logging To operate your VD85 as a pressure display with data logger functionality acti- vate the logging function as described in chapter 5.1. 1) Short-Term Operation (Auto-Off Mode) Press Mode-Key: mbar The actual pressure is displayed. - Page 32 The actual pressure is displayed. MODE The data memory is deleted. The VD85 is in Data Logger Mode and from now on stores new extremal pressure values and –if applicable- up to 2000 measurements with the preset logging rate (see chapter 5.1).
-
Page 33: Pc Mode
Further you can perform any parameter settings such as logging rate, display unit or gas correction factor easily by means of the VacuGraph™ software. The VD85 is switched into PC Mode as soon as a cable connection with a free PC USB port is established: The VD85 is now ready for bidirectional data transmission. -
Page 34: Configuration
‘’rAtE’’. 5.1 Logging Rate To set the logging rate of your VD85 and thereby activate the data logging func- tionality, switch the unit into Configuration Mode. For this the instrument must be switched-off. Hold the Mode-Key pressed then, until the display shows ‘’rAtE’’:... -
Page 35: Adjustment
To adjust your VD85, switch the unit into Configuration Mode. For this the instrument must be switched-off. Hold the Mode-Key pressed then, until the dis- play shows "rAtE". -
Page 36: Pressure Units
When the adjustment procedure is finished, the unit switches to Auto-Off Mode. 5.3 Pressure Units To set the displayed pressure unit, switch the VD85 into Configuration Mode. For this the instrument must be switched-off. Hold the Mode-Key pressed then, until the display shows "rAtE". -
Page 37: Maximum Operation Time
To set this maximum operation time, after which the unit is automatically turned-off anyway, switch the VD85 into Configuration Mode. Therefore the instrument must be switched-off. Hold the Mode-Key pressed then, until the display shows "rAtE". -
Page 38: Gas Correction Factor
5.5 Gas Correction Factor The output signal of the Pirani sensor inside your VD85 and therefore the pres- sure reading of the gauge below 15 mbar depend on type and composition of the gas being measured. The device is adjusted for N and dry air, for He and CO the deviation can be neglected below 0.5 mbar. -
Page 39: Maintenance And Service
The unit requires no maintenance. External dirt and soiling can be removed by a damp cloth. Should a defect or damage occur on the VD85, please send the instrument to us for repair. The unit is not planned for customer repair! Malfunction of the unit, which are caused by contamination or break of filament are not covered by warranty. - Page 40 For withdrawal and free disposal of used appliances please con- tact your Thyracont service or return the product with a filled-in declaration of contamination. Alternatively you can dispose used appliances at officially set-up collecting points.
-
Page 41: Technical Data
Operation Time Li-battery: <100 h, 6LR61 Alkaline: <40 h Serial Interface Mini-USB, Type B, 5pin, female, Virtual Com Port protocol Vacuum Connection Small flange DN16 ISO KF Display LCD 12 mm Protection Class IP 40 Weight 230 g (incl. battery) vd85-220101... -
Page 42: Declaration Of Conformity
Declaration of Conformity vd85-220101... - Page 43 vd85-220101...
- Page 44 vd85-220101...
