Summary of Contents for Thyracont VD81MC

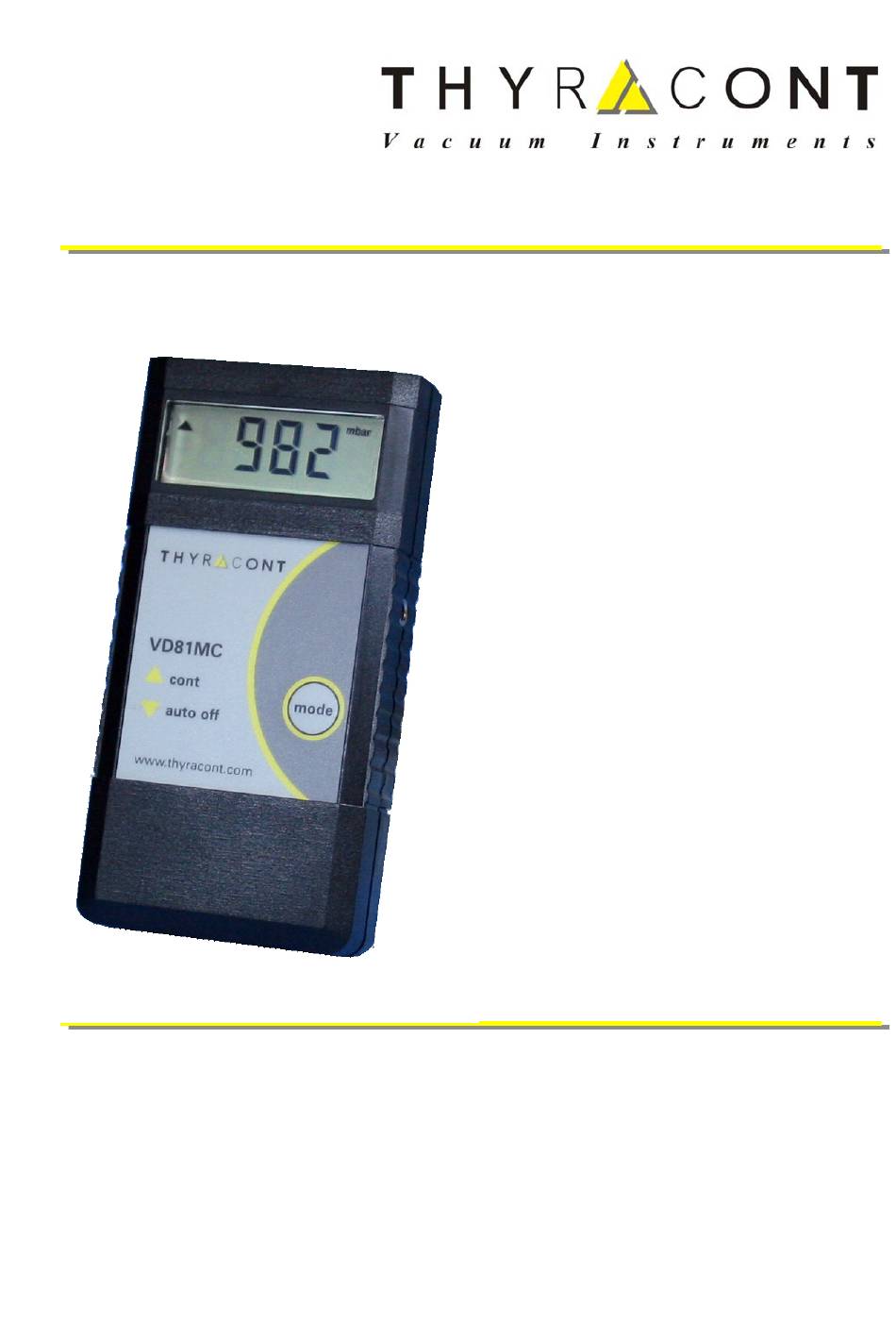

- Page 1 VD81MC / VD81MCIR Kompakt-Vakuummeter Compact Vacuum Meter Betriebsanleitung Operating Instructions...
-
Page 2: Table Of Contents
Inhalt Hinweise für Ihre Sicherheit ............3 Das VD81MC ................. 4 Zur Orientierung ............... 4 Lieferumfang................4 Produktbeschreibung..............4 Installation ..................6 Hinweise zur Installation ............6 Vakuumanschluss ..............6 Elektrischer Anschluss.............. 7 Betrieb................... 8 Allgemeines ................8 Druckmessung................9 Druckmessung mit Memoryfunktion.......... -
Page 3: Hinweise Für Ihre Sicherheit
Hinweise für Ihre Sicherheit Lesen und befolgen Sie alle Punkte dieser Anleitung Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen Installieren Sie das VD81 unter Einhaltung der entsprechenden Umgebungsbedingungen;... -
Page 4: Das Vd81Mc
2 Das VD81MC 2.1 Zur Orientierung Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern A VD81MC A VD81MCIR (mit Infrarotschnittstelle) Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen ohne vorherige Anzeige sind vorbehalten. 2.2 Lieferumfang Zum Lieferumfang gehören: VD81MC bzw. - Page 5 Das Modell VD81MCIR mit Infrarot-Datenschnittstelle kann zudem Messdaten direkt zum PC übertragen (Online-Messung) oder Messdaten im Gerät speichern (Datenlogger) und anschließend per Tastendruck zum PC übertragen Messprinzip Das Kompakt-Vakuummeter VD81 ist mit einer piezoresistiven Keramik- Messzelle ausgerüstet. Unter Einwirkung des Druckes verformt sich eine dünne Membran, auf deren Rückseite eine Widerstands-Messbrücke aufgebracht ist.
-
Page 6: Installation
3 Installation 3.1 Hinweise zur Installation Keine eigenmächtigen Umbauten oder Veränderungen am Gerät vornehmen! Aufstellungsort: Innenräume Für nicht vollklimatisierte Betriebsräume gilt: Temperatur: +5°C ... +50°C Rel. Luftfeuchte: 5 - 85%, nicht betauend Luftdruck: 860 - 1060 hPa 3.2 Vakuumanschluss Schmutz und Beschädigungen, insbesondere am Flansch, beeinträchtigen die Funktion dieses Gerätes. -
Page 7: Elektrischer Anschluss
3.3 Elektrischer Anschluss Batteriebetrieb Vor der Inbetriebnahme des Gerätes ist eine geeignete Batterie oder ein entsprechender Akku einzusetzten. Dazu den rückseitigen Batteriefachdeckel nach unten abziehen und die Batterie am Kabelstecker anschließen. Den Batteriefachdeckel dann von unten wieder einschieben, bis er einrastet. Batterietypen: 9V AlMn Blockbatterie Typ 6LR 61;... -
Page 8: Betrieb
4 Betrieb 4.1 Allgemeines IR-Schnittstelle (optional) Druckanzeige Refresh: 1s Anschluss f. Batterie wechseln Netzadapter 12V=, 50mA Betriebsart Klinke 3,5mm Maßeinheit (+ an Spitze) Mode Taste Kleinflansch DN16 ISO KF Batteriefach- Mode Taste Deckel... -
Page 9: Druckmessung
4.2 Druckmessung 1) Kurzzeit-Betrieb (Auto-Off Mode) Mode-Taste drücken: mbar Im Display erscheint der momentan MODE anliegende Druck. Die Anzeige erlischt automatisch nach 20 Sekunden. 2) Dauerbetrieb (Cont Mode) Mode-Taste innerhalb 20 Sekunden ein zweites Mal drücken: mbar Im Display erscheint der momentan MODE anliegende Druck. - Page 10 2) Gespeicher Maximalwert: mbar MODE Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1). 3) Gespeicher Minimalwert: mbar MODE Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1). 4) Gespeiche Werte löschen: MODE Bei weiterem Tastendruck werden die bisher gespeicherten Min-/Max-Werte gelöscht (bei gleichzeitig aktivierter Datenspeicherung auch der Inhalt des Datenspeichers).
-
Page 11: Druckmessung Mit Datenspeicherung
4.4 Druckmessung mit Datenspeicherung Zur Verwendung des VD81MCIR als Datenlogger mit interner Speicherung von knapp 1000 Messwerten ist die Speicherfunktion, wie in Abschnitt Konfiguration unter Speicherrate beschrieben, zu aktivieren. 1) Kurzzeit-Betrieb (Auto-Off Mode) Mode-Taste drücken (Auto-Off Mode). mbar Im Display erscheint der momentan MODE anliegende Druck. -
Page 12: Konfiguration
5 Konfiguration Um das VD81 in den Konfigurations-Modus zu schalten: bei ausgeschaltetem Gerät die Mode-Taste ca. 5 Sekunden gedrückt halten, bis die MODE Anzeige ‘’rAtE’’ erscheint. 5.1 Speicherrate Um die Rate zur Messwertspeicherung beim VD81MCIR einzustellen, schalten Sie das Gerät in den Konfigurationsmodus. Dazu bei ausgeschaltetem Gerät Mode-Taste gedrückt halten, bis die Anzeige "rAtE"... -
Page 13: Infrarotschnittstelle
Hierfür steht als Zubehör unser IR-Adapter AVD8IRA zum Anschluss an einen seriellen PC-Port sowie unsere VacuGraph-Software AVGR zum Speichern und Plotten der Messwerte zur Verfügung. Die Kommunikation über die IR-Schnittstelle erfolgt gemäß Thyracont- Schnittstellen-Protokoll (siehe gesonderte Beschreibung). Schnittstellen-Parameter: 9600 Baud, 8 Datenbits / 1 Stopbit, no parity ASCII-Code Übertragungsrate: 1/s. -
Page 14: Memoryfunktion
Mode-Taste nun mehrmals drücken, bis die Anzeige "Ir" erscheint: MODE Nach weiteren 5s erscheint der momentane Status der IR-Schnittstelle: Durch drücken der Mode-Taste kann die IR- Schnittstelle ein- und ausgeschaltet werden. MODE Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den Messmodus (Auto-Off). -
Page 15: Nachjustieren
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den Messmodus (Auto-Off). Die letzte Einstellung wird übernommen. 5.5 Nachjustieren Das Gerät ist ab Werk abgeglichen. Einsatz unter anderen klimatischen Bedin- gungen, extreme Temperaturschwankungen, Alterung oder Verschmutzung können ein Nachjustieren erforderlich machen. Zum Nachjustieren schalten Sie das Gerät in den Konfigurationsmodus. -
Page 16: Anzeige-Einheit
Abgleich Nullpunkt Zum Nachjustieren des Nullpunkts muss der tatsächliche Druck im Sensor kleiner 0,1 mbar sein! Der angezeigte Druck muss kleiner als ca. 100 mbar sein, anderenfalls findet keine Justierung statt und die Fehlermeldung "Err" erscheint. Gerät wie oben beschrieben in den Konfigurationsmodus schalten und Mode- Taste mehrmals drücken, bis die Anzeige "CAL"... -
Page 17: Maximal-Betriebszeit
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den Messmodus (Auto-Off). Die zuletzt eingestellte Masseinheit wird übernommen. 5.7 Maximal-Betriebszeit Im Dauerbetrieb, d.h. im Cont- oder Memory-Modus, bleibt das Gerät einge- schaltet, bis eine maximale Einschaltzeit abgelaufen ist. Um diese Maximal- betriebszeit einzustellen, nach der Das Gerät in jedem Fall automatisch abschaltet, das VD81 in den Konfigurationsmodus schalten. -
Page 18: Wartung Und Service
6 Wartung und Service Vorsicht bei kontaminierten Teilen! Es kann zu Gesundheitsschäden kommen. Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination. Beachten Sie beim Umgang mit kontaminierten Teilen die einschlägigen Vorschriften und Schutzmaßnahmen. Das Gerät ist wartungsfrei. Äußerliche Verschmutzungen können mit einem feuchten Tuch beseitigt werden. -
Page 19: Technische Daten
7 Technische Daten Messprinzip piezoresistiv Messbereich 1600 - 1 mbar (1200 - 1 Torr) Max. Überlast 4 bar abs. Genauigkeit < 0.3 % f.s. (v. Skalenendwert) Materialien mit Edelstahl, Al Keramik, Viton Vakuumkontakt Messzyklus 1s (0,1s bei entsprechender Einstellung Speicherrate) Einstellzeit 20ms Betriebs-... -
Page 20: Konformitätserklärung
Konformitätserklärung... - Page 21 Content Safety Instructions ..............22 The VD81MC ................23 For Orientation................ 23 Delivery Content ..............23 Product Description ..............23 Installation .................. 25 Notes for Installation ............... 25 Vacuum Connection ............... 25 Electrical Connection .............. 26 Operation ..................27 General................... 27 Pressure Display ..............
-
Page 22: Safety Instructions
1 Safety Instructions Read and follow the instructions of this manual Informyourself regarding hazards, which can be caused by the product or arise in your system Comly with all safety instructions and regulations for accident prevention Check regularly that all safety requirements are being complied with Take account of the ambient conditions when installing your VD81. -
Page 23: The Vd81Mc
2 The VD81MC 2.1 For Orientation This operating instructions describe installation and operation of products with article numbers A VD81MC A VD81MCIR (with infrared interface) The article number can be found on the product's type label. Technical modifications are reserved without prior notification. - Page 24 Further model VD81MCIR with infrared data-interface can transmit measurement data directly to a PC (online-transmission) or store measurement data in the instrument (datalogging) and via push of a button transmit them to a PC afterwards Measurement Principle The VD81 compakt-vakuummeter is equipped with a piezoresistive ceramic- sensor.
-
Page 25: Installation
3 Installation 3.1 Notes for Installation Unauthorized modifications or conversions of the instrument are not allowed! Installation location: Indoor For not fully air conditioned open buildings and operation rooms: Temperature: +5°C ... +50°C Rel. Humidity: 5 - 85%, not condensing Air pressure: 860 - 1060 hPa 3.2 Vacuum Connection... -
Page 26: Electrical Connection
3.3 Electrical Connection Battery operation Before operating the VD81M a suitable battery or rechargable accu must be inserted. Therefore, pull the battery cover on the back of the unit downwards, connect the battery to the cable plug and close the cover again by pushing it upwards until it snaps into position. -
Page 27: Operation
4 Operation 4.1 General Pressure Display IR-Interface (option) Refresh: 1s Renew Battery Connection f. Mains Adapter 12V=, 50mA Operation Mode jack 3,5mm Pressure Unit (+ on top) Mode Taste Small Flange DN16 ISO KF Cover of Battery Mode Key Compartment... -
Page 28: Pressure Display
4.2 Pressure Display 1) Short-Term Operation (Auto-Off Mode) Press Mode-Key: mbar The actual pressure is displayed. MODE After 20 seconds the display is automatically switched off. 2) Continuous Operation (Cont Mode) Press Mode-Key again within 20 seconds: mbar The actual pressure is displayed. MODE Model VD81MCIR is equipped with a serial infrared-interface. - Page 29 2) Stored Maximum: mbar MODE Without further keystroke, return to 1) after 4s. 3) Stored Minimum: mbar MODE Without further keystroke, return to 1) after 4s. 4) Delete Memory: MODE On further keystroke the stored Min-/Max-values are deleted (when datalogging is activated simultaneously, the data memory is also deleted).
-
Page 30: Pressure Display With Datalogging
4.4 Pressure Display with Datalogging To operate your VD81MCIR as datalogger with internal storage of almost 1000 measurements please activate the logging function as discribed in chapter configuration under "Logging Rate". 1) Short-Term Operation (Auto-Off Mode) Press Mode-Key: mbar MODE The actual pressure is displayed. -
Page 31: Configuration
5 Configuration To switch the VD81 into Configuration-Mode: with the instrument switched-off hold the Mode-Key pressed for approx. 5 seconds, MODE until the display shows ‘’rAtE’’. 5.1 Logging Rate To set the logging rate of your VD81MCIR, switch the unit into Configuration- Mode. -
Page 32: Infrared Interface
For this purpose accessories like our IR-PC-adapter AVD8IRA for connection to a serial PC-Port and our VacuGraph-Software AVGR for saving and plotting measurements are available. Communication via IR-interface is performed according to Thyracont-interface- protocoll (see separate description). Interface-Parameters: 9600 Baud, 8 databits / 1 stopbit, no parity ASCII-Code Transmission rate: 1/s. -
Page 33: Memory Function
Then press Mode-Key several times, until the display shows "Ir": MODE After 5 more seconds the display shows the current status of the IR-interface: Using the Mode-Key the IR-interface can now be switched on and off. MODE Without further keystroke, the unit switches to Auto-Off-Mode after approx. 5 seconds. -
Page 34: Adjustment
Without further keystroke, the unit switches to Auto-Off-Mode after approx. 5 seconds. The last settings are saved. 5.5 Adjustment The instrument is factory adjusted. Through use under different climatic conditions, through extreme temperature changes, ageing or contamination readjustment can become neccessary. To adjust your VD81, switch the unit into Configuration-Mode. -
Page 35: Pressure Units
Adjustment on Zero Pressure For adjustment on zero pressure the actual pressure inside the sensor has to be less than 0,1 mbar ! The displayed pressure must be less than 100 mbar, otherwise adjustment is denied and the error message "Err" displayed. -
Page 36: Maximum Operation Time
Without further keystroke, the unit switches to Auto-Off-Mode after approx. 5 seconds. The last settings are saved. 5.7 Maximum Operation Time When operating continuously in Cont- or Memory-Mode the unit stays switched- on, until a key is pressed or until a selected maximum operation time has elapsed. -
Page 37: Maintenance And Service
6 Maintenance and Service Danger of possibly contaminated parts! Contaminated parts can cause personal injuries. Inform yourself regarding possible contamination before you start working. Be sure to follow the relevant instructions and take care of neccessary protective measures. The unit requires no maintainance. External dirt and soiling can be removed by a damp cloth. -
Page 38: Technical Data
7 Technical Data Measurement piezoresistive Principle Measuring Range 1600 - 1 mbar (1200 - 1 Torr) Max. Overload 4 bar abs. Accuracy < 0.3 % f.s. (f. scale end) Materials with stainless steel, Al ceramics, Viton vacuum contact Measuring Rate 1s (0,1s when logging rate is set accordingly) Setting Time 20ms... -
Page 39: Declaration Of Conformity
Declaration of Conformity...
