Infra-Black Strip Heaters
Infra-Black السخانات الشريطية من نوع
GRAIH and GRAIHL Series/السلسلة
Installation and Operating Manual
Do not operate this equipment unless you have read
and understood the contents of this manual! Failure
to follow the instructions contained in this manual
may result in serious injury or death. This manual
contains important safety information concerning
the maintenance, use, and operation of this product.
If you're unable to understand the contents of this
manual, please bring it to the attention of your
supervisor. Keep this manual in a safe location for
future reference.
English = p 2
P/N 07.04.777.00
Glo-Ray
دليل التركيب والتشغيل
WARNING
®
ال تشغل هذا الجهاز إال بعد قراءة وفهم محتويات هذا الدليل! عدم اتباع
.التعليمات الواردة في هذا الدليل قد يؤدي إلى حدوث إصابة خطيرة أو وفاة
يشتمل هذا الدليل على معلومات سالمة مهمة متعلقة بصيانة واستخدام وتشغيل
المنتج. إذا تعذر عليك فهم محتويات هذا الدليل، فيرجى إخطار المشرف
.الخاص بك. احتفظ بهذا الدليل في مكان آمن للرجوع إليه في المستقبل
18 اللغة العربية = الصفحة
.
.
© 2017 Hatco Corporation
Advertisement
Table of Contents
Related Manuals for Hatco Glo-Ray GRAIH Series
Summary of Contents for Hatco Glo-Ray GRAIH Series
- Page 1 18 اللغة العربية = الصفحة If you’re unable to understand the contents of this manual, please bring it to the attention of your supervisor. Keep this manual in a safe location for future reference. English = p 2 P/N 07.04.777.00 © 2017 Hatco Corporation...
-
Page 2: Table Of Contents
Additional information can be found by visiting our web site at www.hatcocorp.com. Register your unit! Completing online warranty registration will prevent delay in obtaining warranty coverage. Access the Hatco website at www.hatcocorp.com, select the Parts & Service pull-down menu, and click on “Warranty Registration”. INTRODUCTION... -
Page 3: Important Safety Information
Some aftermarket or generic replacement parts products caused by heat generated from Hatco equipment do not have the characteristics that will allow them to is not covered under the Hatco warranty. Contact the operate safely in Hatco equipment. manufacturer of the countertop material for application FIRE HAZARD: information. -
Page 4: Model Description

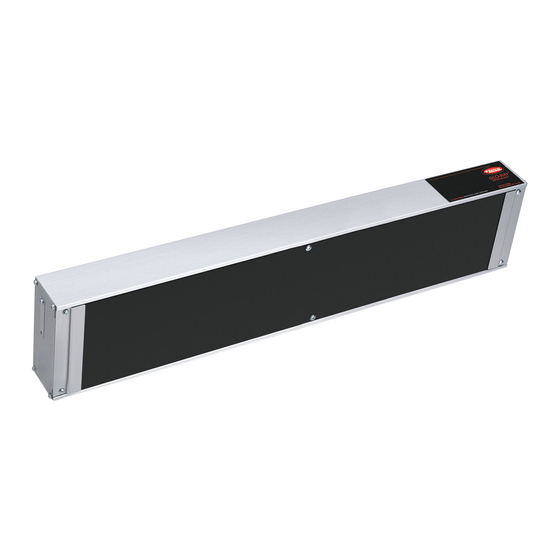

MODEL DESCRIPTION English English All Models Glo-Ray Infra-Black Strip Heaters are perfect for foodwarming ® ® at a close range to food product. Heat from a metal sheathed heating element housed inside an Infra-Black emitter is distributed evenly throughout the entire surface area of the emitter. -
