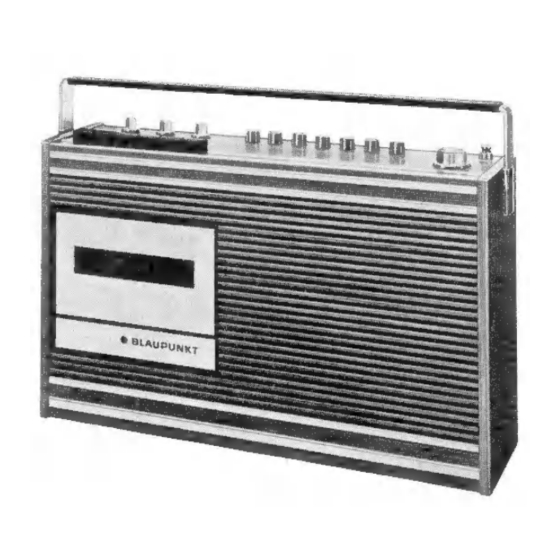

BLAUPUNKT KOFFERRADIO Marimba CR
7659550
Kundendienstschrift - Service Manual
gültig für Geräte ab Nr. 580001
valid for sets from No. 580001
Inhaltsverzeichnis
1. Ersatzteilliste, elektrische und mech
Teile, Bildbeilage
2. Ersatzteilliste, Kondensatoren und
Widerstande
3. Ersatzteilliste Tonbandgerät
4. Stromversorgung und Vorbereitung
zum Abgleich
5. Abgleichtabelle,
Lage der Abgleichpunkte
6. Bedruckte Platte
7. Schaltbild
8. Tonbandgerät, techn. Hinweise
9. Seilzug, techn. Hinweise
Seite
Seite
Seite
Seite
Seite
Seite
14
Seite 15—17
Seite 18-19
Seite 20
Table of Contents
1. Spare parts list, electrical and
mechanical parts, illustrations
2. Spare parts list, capacitors and
resistors
3. Spare parts list, tape recorder
4. Power supply: directions
5. Alignment table,
position of alignment points
6. Printed circuit board
7. Schematic
8. Tape recorder, techn. instructions
9. Drive cable, techn. instructions
page
page 9-11
page 12
page 13
page 14
page 15-17
page 18-19
page 20
