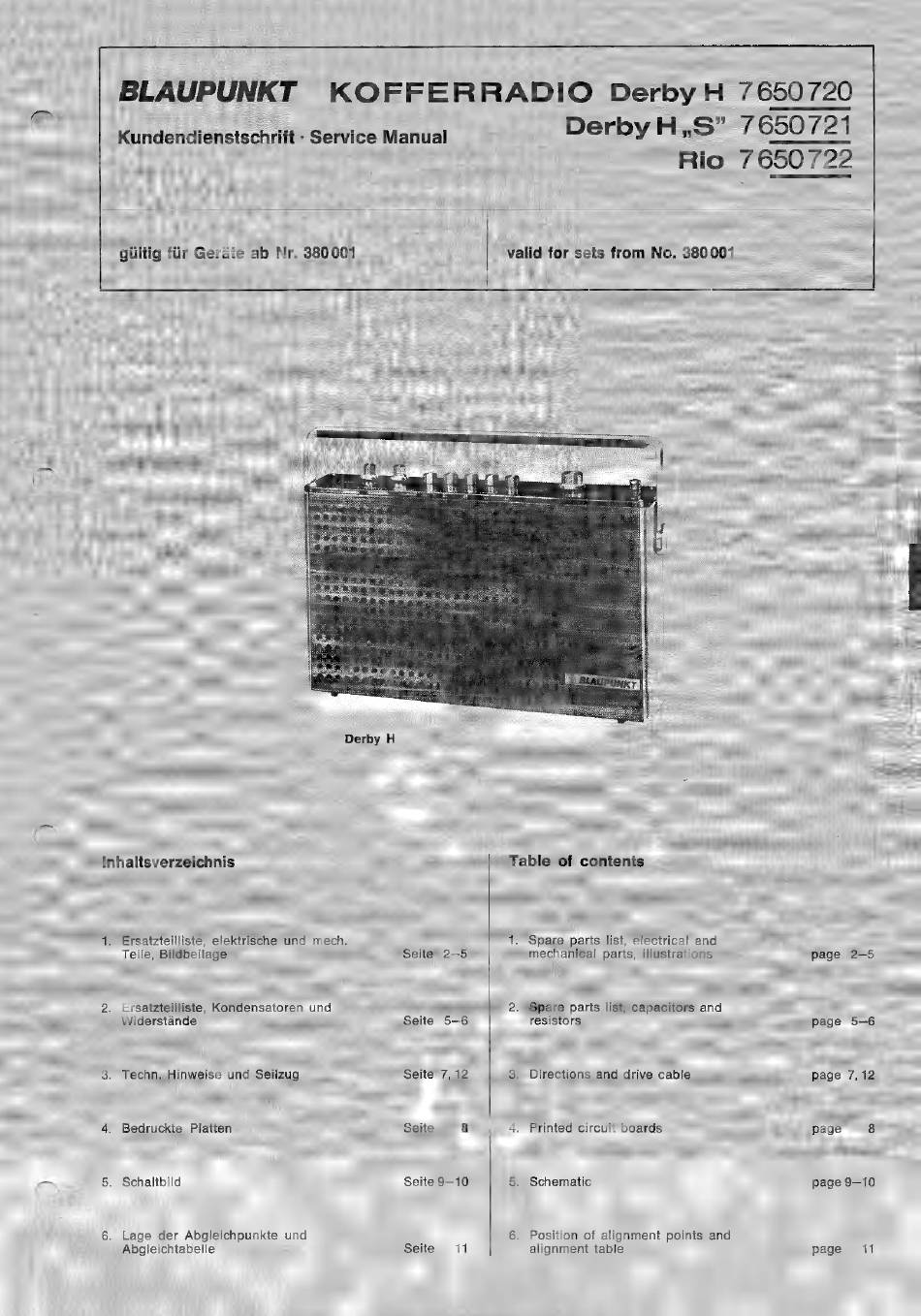

Blaupunkt Derby H Service Manual

BLAUPUNKT KOFFERRADIO Derby H 7650720
Derby H „S" 7650721
Kundendienstschrift - Service Manual
Rio 7650722
gültig für Geráte ab Nr. 380001 | valid for sets from No. 380001
H H
H
| „BLAUPUNKT

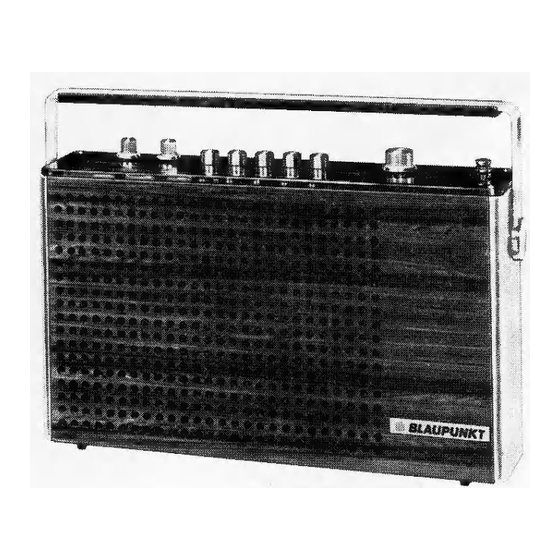

Derby H
Inhaltsverzeichnis Table of contents
1. Ersatzteilliste, elektrische und mech. 1. Spare parts list, electrical and
Teile, Bildbeilage Seite 2-5 mechanical parts, illustrations page 2-5
2. Ersatzteilliste, Kondensatoren und 2. Spare parts list, capacitors and
Widerstánde Seite 5—6 resistors page 5—6
3. Techn. Hinweise und Seilzug Seite 7, 12 3. Directions and drive cable page 7, 12
4. Bedruckte Platten Seite 8 4. Printed circuit boards page 8
5. Schaltbild Seite 9—10 5. Schematic page 9—10
6. Lage der Abgleichpunkte und 6. Position of alignment points and
Abgleichtabelle Seite 11 alignment table page 11
