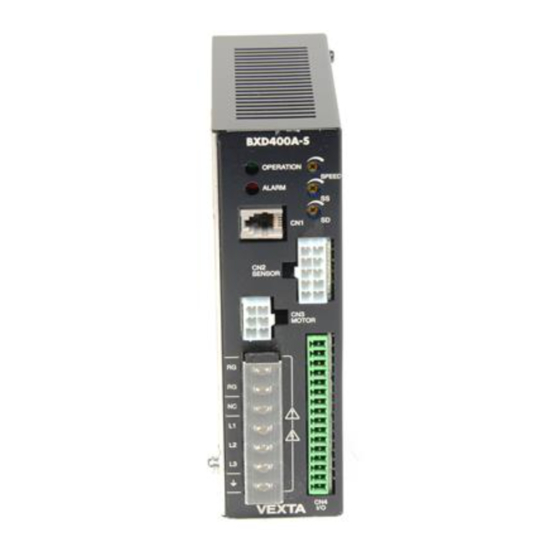

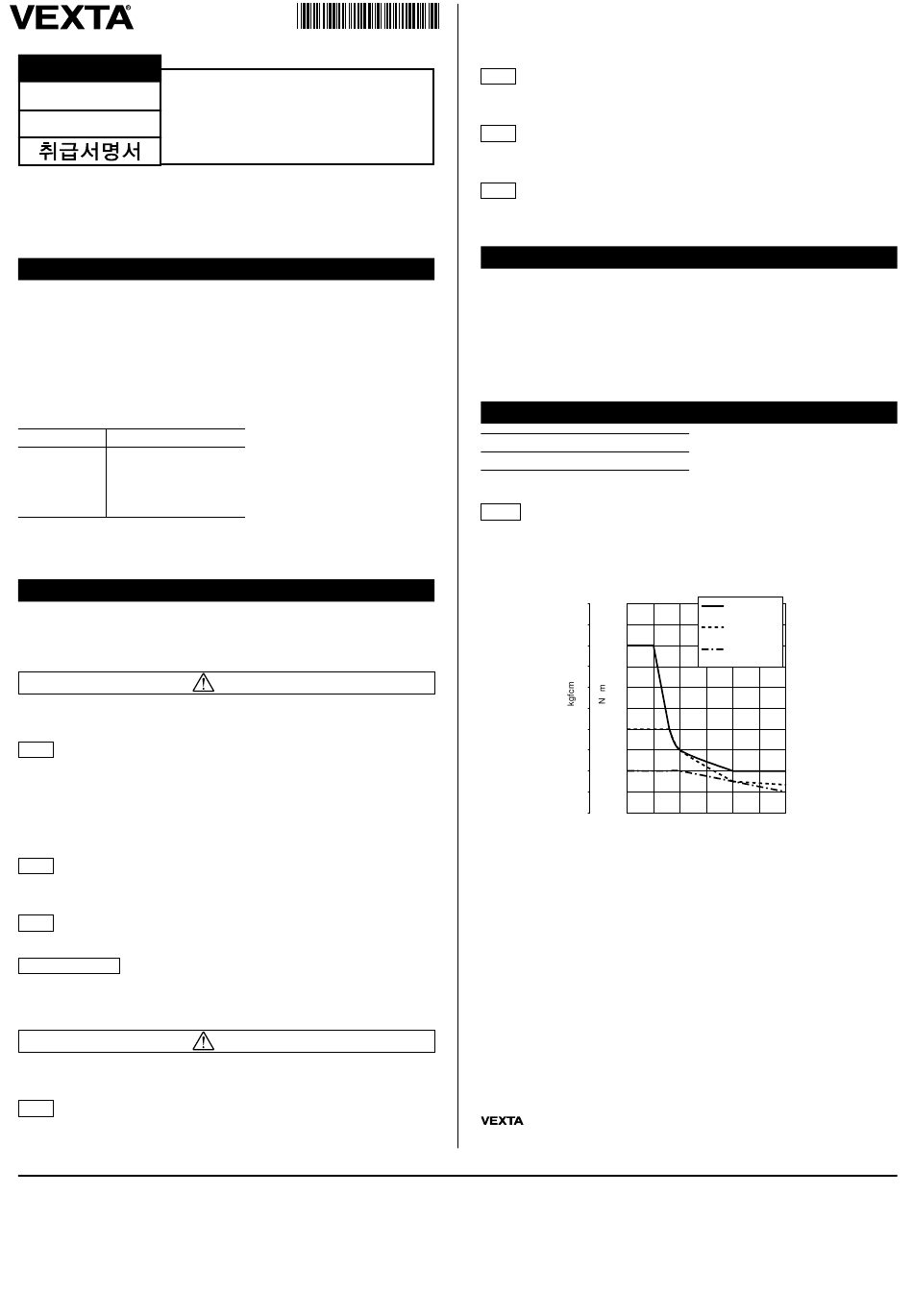

Oriental motor Vexta BX Series Instruction Manual

取扱説明書
Instruction Manual
BX シリーズ
使用説明書
回生ユニッ ト
お買い上げいただきありがとうございます。
この取扱説明書には、 製品の取り扱いかたや安全上の注意事項を示しています。
取扱説明書をよくお読みになり、 製品を安全にお使いください。
●
お読みになったあとは、 いつでも見られるところに必ず保管してください。
●
はじめに
■ お使いになる前に
製品の取り扱いは、 適切な資格を有する人が行なってください。
お使いになる前に、 「安全上のご注意」 をよくお読みのうえ、 正し くお使いください。
この製品は、 一般的な産業機器の機器組み込み用として設計されています。 その
他の用途には使用しないでください。
この警告を無視した結果生じた損害の補償については、 当社は一切その責任を負
いませんので、 あらかじめご了承ください。
■ 規格
適用規格
EN50178
機器組み込み
過電圧カテゴリー：III
設置条件
汚染度：クラス2
クラス ：I
BX
AC
本製品は サーボモーター シリーズのドライバと組み合わせた状態で、設
計・評価されています。
安全上のご注意
ここに示した注意事項は、 製品を安全に正しくお使いいただき、 お客様や他の人々
への危害や損傷を未然に防止するためのものです。内容をよく理解してから本文
をお読みください。
この警告事項に反した取り扱いをすると、 死亡または重傷を負う場合がある内容
を示しています。
全般
爆発性雰囲気中、 引火性ガスの雰囲気、 腐食性の雰囲気、 水のかかる場所、 可
●
燃物のそばでは使用しないでください。 火災・感電・けがの原因になります。
設置、 接続、 運転・操作、 点検・故障診断の作業は、 適切な資格を有する人が
●
行なってください。 火災・感電・けがの原因になります。
通電状態で移動、 設置、 接続、 点検の作業をしないでください。 電源を切って
●
から作業してください。 感電の原因になります。
接続
接続は接続図にもとづき、 確実に行なってください。 火災・感電の原因になり
●
ます。
点検
回生ユニッ トの内部には触れないでください。 感電の原因になります。
●
修理・分解・改造
回生ユニッ トを分解・改造しないでください。 感電・けがの原因になります。内
●
部の点検や修理は、 お買い上げになった支店・営業所に連絡してください。
この注意事項に反した取り扱いをすると、 傷害を負うまたは物的損害が発生する
場合がある内容を示しています。
全般
運転中および停止後しばらくの間は、 回生ユニッ トに触れないでください。 回生
●
ユニッ トの表面が高温のため、 やけどの原因になります。
東 京...直通 TEL (03) 5818 - 1470
札 幌...直通 TEL (011) 272 - 1155
秋 田...直通 TEL (018) 866 - 2331
仙 台...直通 TEL (022) 299 - 3099
小田原...直通 TEL (0465) 23 - 2851
HM-6173-3
RGB30
警 告
注 意
オリエンタルモーター株式会社
http: // www.orientalmotor.co.jp/
製品についてのご質問、 ご相談はお客様ご相談センターへお問い合わせください。
●
FAX (03) 5818 - 1477 名古屋...直通 TEL (052) 223 - 2551
FAX (011) 272 - 1172 静 岡...直通 TEL (054) 255 - 8688
FAX (018) 866 - 1302 浜 松...直通 TEL (053) 462 - 4410
FAX (022) 299 - 3120 金 沢...直通 TEL (076) 233 - 3661
FAX (0465) 23 - 3770 京 都...直通 TEL (075) 662 - 2840
設置
回生ユニッ ト内部にねじ・金属片などの導電性異物が混入しないようにしてく
●
ださい。 感電の原因になります。
運転
● 回生ユニッ トとドライバは、 指定された組み合わせで使用してください。
火災の原因になります。
廃棄
回生ユニッ トを廃棄するときは、 産業廃棄物として処理してください。
●
製品の確認
パッケージを開けたら、 次のものがすべて揃っているか、 確認してください。 もし
不足している場合や破損している場合には、 お買い求めの支店・営業所へご連絡
ください。
回生ユニッ ト(RGB30)
●
取付ねじ(2 本)
●
取扱説明書
●
仕 様
連続回生能力 15 〜 30W
瞬時回生能力 400W
重 要
回生ユニッ トは下図の範囲内で使用してください。 回生ユニッ トが焼損するおそれ
があります。
巻き下げ運転能力
RGB30との組み合わせ
-5 -0.5
-4 -0.4
-3 -0.3
-2 -0.2
-1 -0.1
0 0
0
取り付け・接続につきましては、 AC サーボモーターBX シリーズ取扱説明書をご
覧ください。
この取扱説明書の一部または全部を無断で転載、 複製することは、 禁止されています。
損傷や紛失などにより、 取扱説明書が必要なときは、 最寄りの支店または営業所に請
求してください。
取扱説明書は、 製品の改良や仕様変更および取扱説明書の改善のために、 予告なしに
変更することがあります。
取扱説明書には正確な情報を記載するよう努めていますが、 万一ご不審な点や誤り、 記
載もれなどにお気づきの点がありましたら、 最寄りのお客様ご相談センターまでご連絡
ください。
は日本その他の国で登録されたオリエンタルモーター株式会社の商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2000
FAX (052) 223 - 2553 大 阪...直通 TEL (06) 6337 - 5587
FAX (054) 255 - 8630 広 島...直通 TEL (082) 223 - 8117
FAX (053) 462 - 4461 高 松...直通 TEL (087) 834 - 9777
FAX (076) 221 - 2817 福 岡...直通 TEL (092) 413 - 5557
FAX (075) 691 - 2551
BX5120AM-A
BX5120CM-A
BX460AM-A
BX460CM-A
BX230AM-A
BX230CM-A
1000 2000 3000
回転速度［r/min］
FAX (06) 6337 - 5369
FAX (082) 211 - 1088
FAX (087) 837 - 0232
FAX (092) 473 - 1576
この取扱説明書は再生紙を使用しています。
