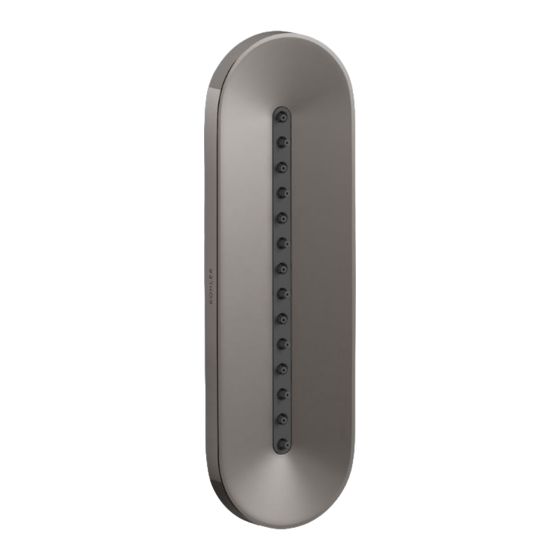

Kohler Vibrant 26300-AF Manual

Record your model number:
Noter le numéro de modèle:
1430513-2
Anote su número de modelo:
WARNING: Risk of scalding. High water temperature can cause
severe burns. Set the valve water temperature at or below 120°F (49°C).
Refer to the temperature adjustment instructions for the valve.
CAUTION: Risk of property damage. Spraying pressurized water
directly at the sprayface may cause water to leak behind the finished
wall. Do not spray pressurized water directly into the sprayface.
NOTE: The body spray can be installed vertically (shown) or horizontally.
NOTE: The steps are the same for single and multiple body spray
installations.
Follow all local plumbing and building codes.

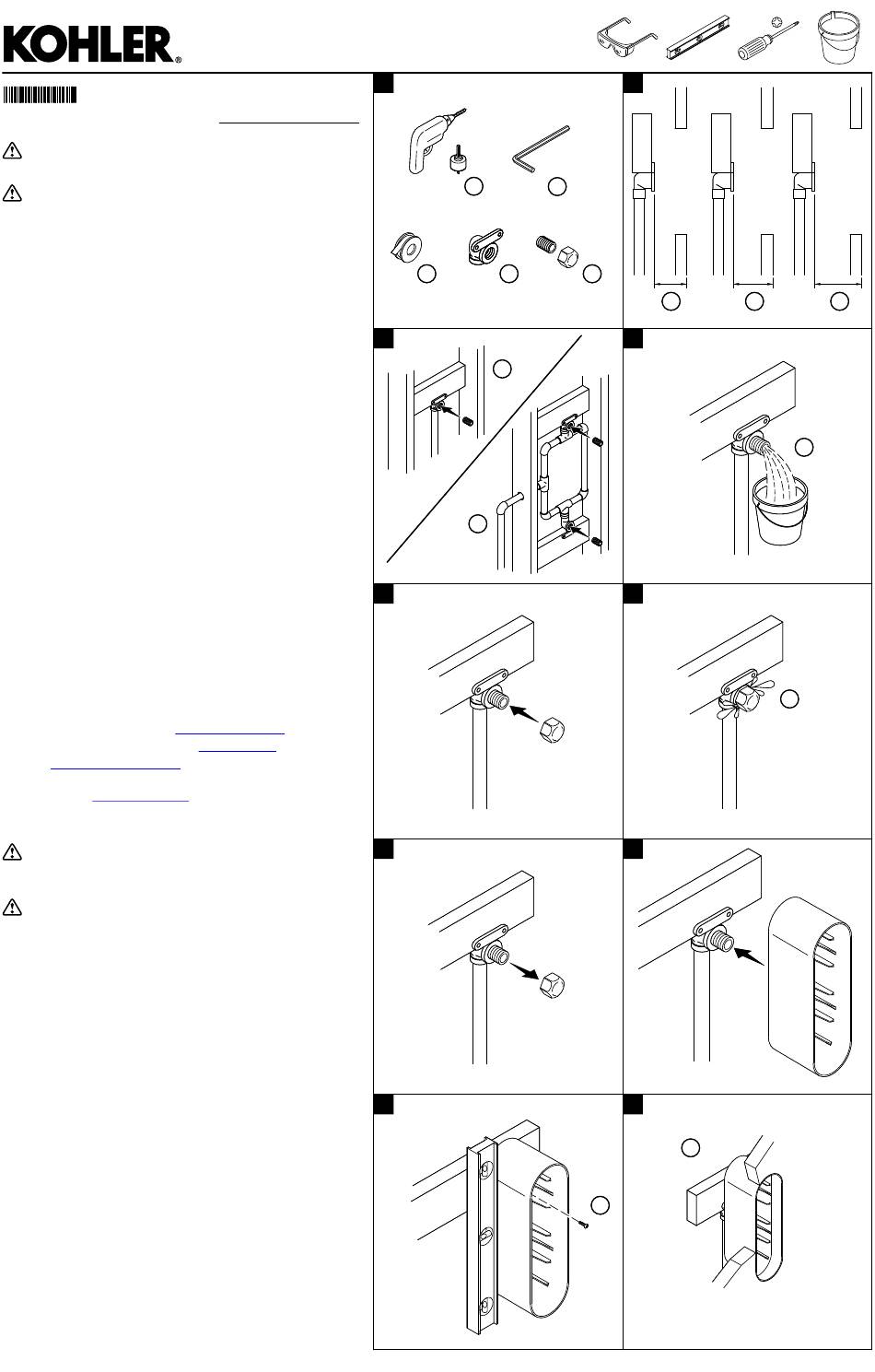

1A. 2-5/8" Hole Saw
1B. 3/8" Hex Wrench
1C. Sealant Tape
1D. Hy-set (Hy-ear) Elbow
1E. Temporary 1/2 NPT Nipple and Cap
2A. For an installation depth of 2-5/8" (67 mm) - 3" (76 mm), use a male
adapter.
2B. For an installation depth of 2-3/4" (70 mm) - 3-1/4" (83 mm), use a female
adapter and a close nipple.
2C. For an installation depth of 3-1/8" (79 mm) - 3-5/8" (92 mm), use a female
adapter and a 1-1/2 NPT nipple.
3A. Single Body Spray: Install an elbow and temporary nipple at the body
spray location.
3B. Multiple Body Sprays: Construct a pressure-balancing loop. Install an
elbow and temporary nipple at each body spray location.
4A. Flush hot and cold water for 1 minute to remove any debris.
6A. Turn ON the water supplies and check for leaks.
9A. Secure with two screws if installing horizontally (not shown).
10A. Install the finished wall.
13A. Verify that the adapter fully inserts into the housing. Select a different
adapter or pipe nipple if needed.
14A. Turn the four screws to engage the wing clamps and compress the
gasket against the wall.
16A. Position a weep hole at the bottom.
Need help? Contact our Customer Care Center.
• USA/Canada: 1-800-4KOHLER (1-800-456-4537)
• Mexico: 001-800-456-4537
• For service parts information, visit kohler.com/serviceparts.
• For care and cleaning information, visit kohler.com/clean.
• Patents: kohlercompany.com/patents
This product is covered under the KOHLER ® Faucet Lifetime Limited
Warranty, found at kohler.com/warranty. For a hardcopy of warranty terms,
contact the Customer Care Center.
AVERTISSEMENT : Risque d'ébouillantage. Une température d'eau
élevée peut causer des brûlures graves. Régler la température de l'eau
de la vanne à 120°F (49°C) ou moins. Consulter les instructions de réglage de
température pour la vanne.
ATTENTION : Risque de dommages matériels. La vaporisation d'eau
sous pression directement au niveau de la face du vaporisateur peut
créer des fuites d'eau à l'arrière du mur fini. Ne pas vaporiser de l'eau sous
pression directement dans la face du vaporisateur.
REMARQUE : Le jet corporel peut être installé verticalement (illustré) ou
horizontalement.
REMARQUE : Les étapes sont les mêmes pour des installations de plusieurs
jets corporels ou pour un seul jet.
Respecter tous les codes de plomberie et de bâtiment locaux.
1A. Scie cylindrique de 2-5/8 po
1B. Clé hexagonale de 3/8 po
1C. Ruban d'étanchéité
1D. Coude Hy-set (Hy-ear)
1E. Mamelon et capuchon NPT 1/2 temporaires
2A. For an installation depth of 2-5/8" (67 mm) - 3" (76 mm), use a male
adapter.
2B. For an installation depth of 2-3/4" (70 mm) - 3-1/4" (83 mm), use a female
adapter and a close nipple.
2C. For an installation depth of 3-1/8" (79 mm) - 3-5/8" (92 mm), use a female
adapter and a 1-1/2 NPT nipple.
3A. Jet corporel unique : Installer un coude et un mamelon temporaire à
l'emplacement du jet corporel.
3B. Plusieurs jets corporels : Construire une boucle d'équilibrage de
pression. Installer un coude et un mamelon temporaire à chaque
emplacement de jet corporel.
4A. Purger l'eau chaude et froide pendant 1 minute pour éliminer les débris.
6A. Ouvrir les alimentations en eau et rechercher des fuites éventuelles.
9A. Fixer solidement avec deux vis si l'installation est horizontale (non
illustré).
10A. Installer le mur fini.
1430513-2 - A
1
A A
C C D D
3
A A
B B
5
7
9
1
2
B B
E E
A A
4
6
8
10
A A
A A
B B C C
A A
A A
