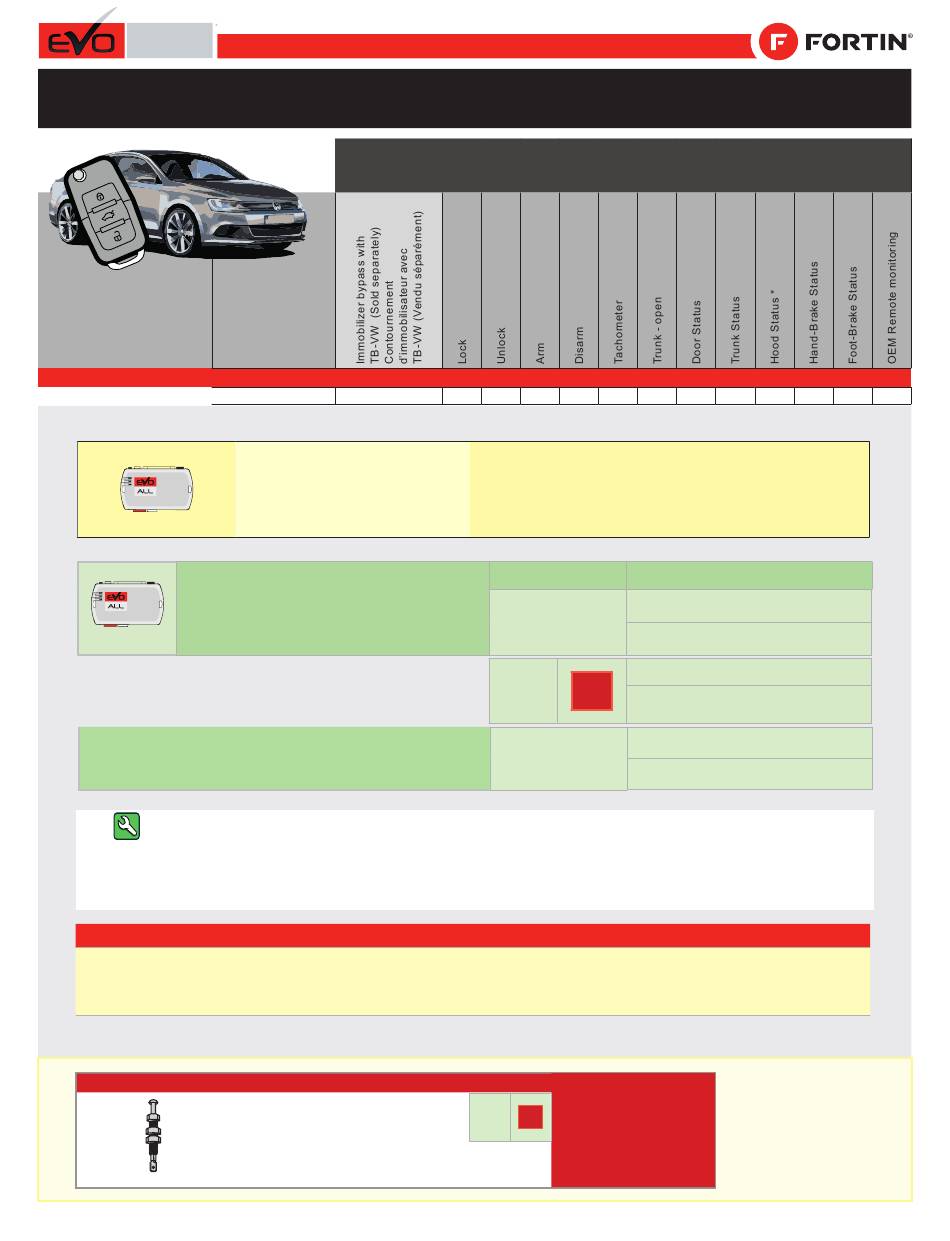

Fortin EVO-ALL Quick Start Manual

ALL
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE
VEHICLE YEARS
VEHICULES ANNÉES
VOLKSWAGEN
Jetta 2015-2018
Parts required (Not included)
1x TB-VW
1x 5 Amp Fuse
1x Diode (trunk release)
NOTES
The vehicle's OEM remote will operate while
the engine is running.
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 9
Page
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule sup-
•
FIRMWARE VERSION
VERSION LOGICIELLE
67.[04]
MINIMUM
Program bypass option:
Programmez l'option du contournement:
Program bypass option
(If equiped with OEM
Programmez l'option du contournement
(Si équipé d'une alarme
REV.: 20221006
portées dans ce diagramme (fonctionnelles si équipé)
• • • •
To add the firmware version and the options, use the FLASH LINK
UPDATER or FLASH LINK MOBILE tool, sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
UNIT OPTION
OPTION UNITE
C1
A5
OFF
NON
D2
alarm):
d'origine):
Pièce(s) requise(s) (Non incluse(s))
1x TB-VW
1x 5 Amp Fusible
1x Diode (ouverture valise)
La télécommande d'origine du véhicule sera fonctionnelle pendant que
le véhicule est en marche.
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 70141
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Analog Door lock control
Contrôle analogique des portes
électriques
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l'alarme d'origine)
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • •
