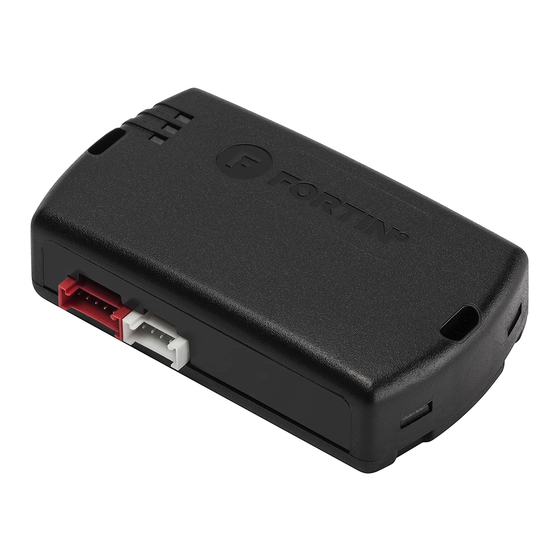

Fortin EVO-ALL Installation Manual

ALL
REGULAR & THAR-CHR6 INSTALLATION
INSTALLATION RÉGULIÈRE ET THAR-CHR6
VEHICLE
VEHICULES
DODGE
Journey
WIRE TO WIRE DIAGRAM | SCHÉMA DE BRANCHEMENTS FIL À FIL
THARNESS DIAGRAM | SCHÉMA DE BRANCHEMENTS HARNAIS EN T
THARNESS THAR-CHR6
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 10
Page
YEARS
ANNÉES
2011-2017
Push-to-start
FIRMWARE VERSION
VERSION LOGICIELLE
69.[04]
MINIMUM
REV.: 20230531
ADDENDUM - SUGGESTED WIRING CONFIGURATION
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule
supportées dans ce diagramme (fonctionnelles si équipé)
• • • •
To add the firmware version and the options,
use the FLASH LINK UPDATER
or FLASH LINK MOBILE tool, sold separately.
Pour ajouter la version logicielle et les options, utilisez l'outil FLASH LINK
UPDATER ou FLASH LINK MOBILE, vendu séparément.
Parts required (Not
included)
1x fuse
1x THAR-CHR6
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 94661
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
Pièce(s) requise(s) (Non
incluse(s))
1x Fusible
1x THAR-CHR6
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
Guide # 94671
• • • •
