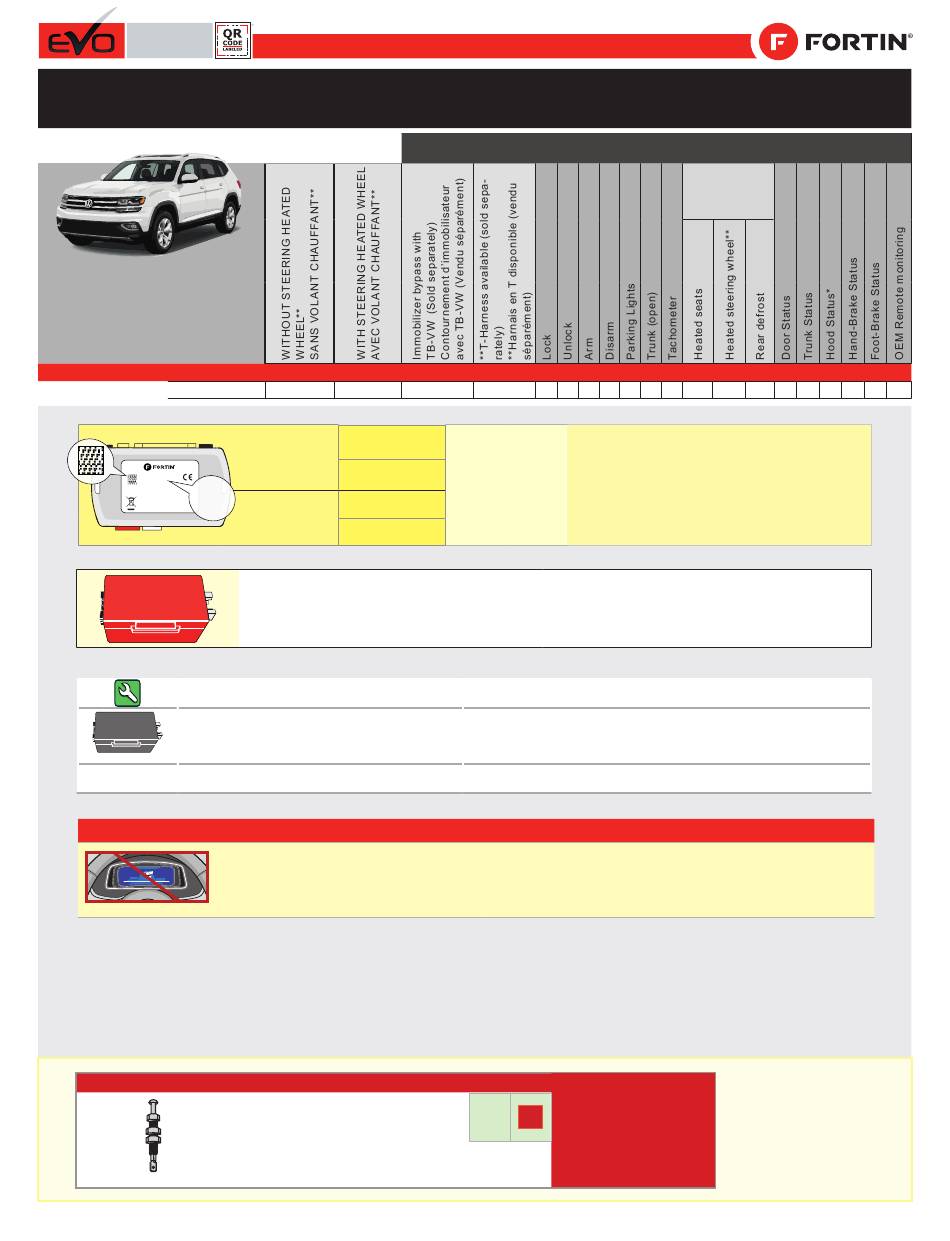

Fortin EVO-ALL Quick Start Manual

Fortin EVO-ALL Quick Start Manual

For volkswagen atlas 2018
Hide thumbs Also See for EVO-ALL:

Advertisement

Quick Links

ALL
TB-VW INSTALLATION
INSTALLATION TB-VW
VEHICLE
YEARS
VEHICULES
ANNÉES
VOLKSWAGEN
Atlas
2018
MODEL: EVO-ALL
DATE:02/2019
FORTIN.CA
2019
SN: 000000 00000
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
R-LINK
Parts required (Not included)
TB-VW
1x TB-VW (key bypass)
1x Fuse
NOTES
Vehicle's equipped with Virtual Cluster, not
supported for the key bypass.
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 9
Page
CONFIG.1
CONFIG.2
QR CODE
COMPATIBLE
ON THE LABEL
MODULE
MANUFACTURED
REQUIRED:
2019
AFTER:
CODE QR
SUR
MODULE
L'ÉTIQUETTE
COMPATIBLE
FABRIQUÉ APRÈS:
REQUIS:
2019
PROGRAMMING TOOL REQUIRED
for key bypass programming.
Sold separately.
REV.: 20211221
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule sup-
portées dans ce diagramme (fonctionnelles si équipé)
To add the firmware version and the options, use the
FIRMWARE VERSION
VERSION LOGICIELLE
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
64.[03]
VW MINIMUM
OUTIL DE PROGRAMMATION REQUIS
pour le contournement de clé.
Vendu séparément.
Pièce(s) requise(s) (Non incluse(s))
1x TB-VW (contournement de clé)
1x Fusible
Véhicule équipé d'un odomètre virtuel, non pris en charge pour
le contournement de clé.
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 82261
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
AUX.1
Comfort Group
Groupe confort
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
