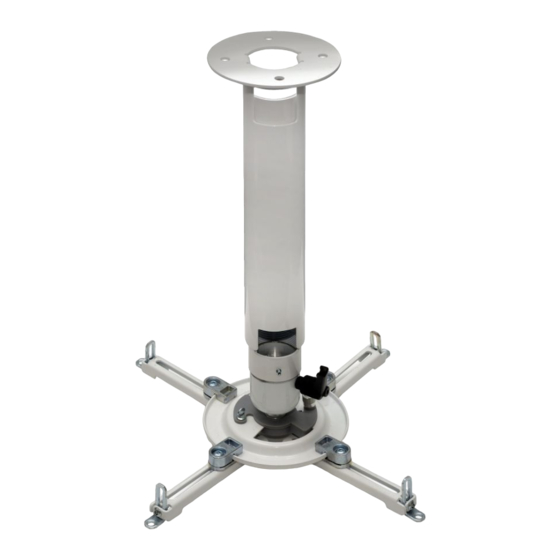

- Page 1 PJF3-UNVA-W, PJF3-UNVB-W 27" x 27" x 16" 55 lb (60cm x 60cm x 40cm) (25 kg) ČEŠ TÜR 2014-05-21 #:056-9079-1...
- Page 2 WARNING ENG - This product is designed to be installed on wood joist/beam or solid concrete ceilings. Hardware is included for wood joist/beam and solid concrete installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
- Page 3 WAARSCHUWING NEL - Dit product is ontworpen voor installatie op plafonds met houten balken/dwarsbalken of plafonds van mass- ief beton. De hiervoor benodigde hardware is meegeleverd. Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten.
- Page 4 AVISO POR - Este produto foi concebido para ser instalado em traves/vigas de madeiras ou em tetos de betão. São incluídas ferragens para a instalação em traves/vigas de madeira e tetos de betão. Antes de instalar, certifi que-se de que a superfície de apoio suporta a carga combinado do equipamento e das ferragens. Os parafusos devem ser bem apertados.
- Page 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
-
Page 6: Table Of Contents
Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie). Peças (antes de iniciar, certifi que-se de que tem todas as peças apresentadas em baixo). Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun). TÜR Parts List PJF3-UNVA-W PJF3-UNVB-W Description Part # Part #... - Page 7 Wood joist/beam Concrete Ceiling Vigueta de madera Techo de concreto Solive de bois Plafond en béton Holzbalken Betondecke Houten dwarsbalk Plafond van beton Travetto di legno Soffi tto in calcestruzzo Dřevěný nosník Betonový strop ČEŠ ČEŠ Drevený nosník Betónový strop Trave de madeira Teto em betão Ahşap kiriş...
- Page 8 AVISO POR - Ao instalar suportes para teto Peerless numa trave ou viga de madeira cobertas com painéis de gesso, verifi que se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em pai- néis de gesso com mais de 170 mm.
- Page 9 1a-3 5/32" (4mm) 2.5" (64mm) Mounting hole must center on stud. El orifi cio debe quedar Drill mounting holes into supporting surface centrado en el montante. (2.5" (64 mm) minimum depth required). Le trou doit être centré sur le Taladre los agujeros de montaje en la superfi cie 5/32"...
- Page 10 This page intentionally left blank. Página en blanco. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. Deze pagina is met opzet blanco gelaten. Pagina lasciata intenzionalmente vuota. Tato strana je záměrně prázdná. ČEŠ Táto strana je zámerne prázdna. Esta página foi intencionalmente deixada em branco.
- Page 11 WARNING ENG - When installing Peerless ceiling mounts on a concrete ceiling, the ceiling must be at least 8" thick with a minimum compressive strength of 2000 psi. Never attach concrete expansion anchors to concrete covered with plaster, drywall, or other fi nishing material. ADVERTENCIA ESP - Cuando vaya a instalar soportes de techo de Peerless en techos de concreto, los techos tienen que tener, por lo menos, 8"...
- Page 12 1b-1 Mark mounting holes. Marque los orifi cios de montaje. Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem. Montaj deliklerini işaretleyin. TÜR 1b-2 Drill mounting holes into supporting surface (2.5"...
- Page 13 1b-3 Insert anchor fl ush to concrete. Inserte el anclaje a ras con el concreto. Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig mit dem Beton abschließend ein. Breng anker aan gelijk met beton. Inserire il fermo a paro col calcestruzzo.
-
Page 14: C 4Mm Security Wrench
4mm wrench Loosen. Afl oje. Desserrez. Lösen. Losdraaien. Allentare. Uvolnit. ČEŠ Uvoľniť. Desaperte. Gevşetin. TÜR Position feet of adapter bracket over mounting holes. Coloque las patas del soporte adaptador sobre los agujeros de montaje. Placez les pattes du support adaptateur sur les trous de fi xation. Positionieren Sie die Füße der Adapterhalterung über den Montagelöchern. -
Page 15: D ( 4 )
Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen. - Page 16 It is the responsibility of the installer to ensure that the projector is properly ventilated per manufacturer's requirements. El instalador es responsable de asegurarse de que el proyector tenga una ventilación adecuada. Il incombe à l'installateur de s'assurer que le projecteur est correctement ventilé. Die für die Montage zuständige Person ist dafür verantwortlich, dass der Projektor ausreichend belüftet ist.
-
Page 17: A ( 1 )
4mm wrench Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR 2014-05-21 #:056-9079-1... - Page 18 Adjustment: Loosen ratchet handle. Adjust. Retighten ratchet handle. Ajuste: Afl oje la palanca de trinquete. Ajuste. Vuelva a apretar la palanca de trinquete. Réglage : Desserrez la clé à cliquet. Réglez. Resserrez la clé à cliquet. Neigungseinstellung: Lösen Sie den Ratschengriff. Einstellen. Ziehen Sie den Ratschengriff wieder an. Aanpassing: Draai de ratelhendel los.
- Page 19 Adjustment: Loosen ratchet handle. Adjust. Retighten ratchet handle. Ajuste: Afl oje la palanca de trinquete. Ajuste. Vuelva a apretar la palanca de trinquete. Réglage : Desserrez la clé à cliquet. Réglez. Resserrez la clé à cliquet. Neigungseinstellung: Lösen Sie den Ratschengriff. Einstellen. Ziehen Sie den Ratschengriff wieder an. Aanpassing: Draai de ratelhendel los.
- Page 20 Cable management Manejo de cables Gestion des câbles Kabelführung Kabelbeheer Gestione dei cavi Vedení kabelů ČEŠ Vedenie káblov Gestão de cabos Kablo yönetimi TÜR 2014-05-21 #:056-9079-1...
- Page 21 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
