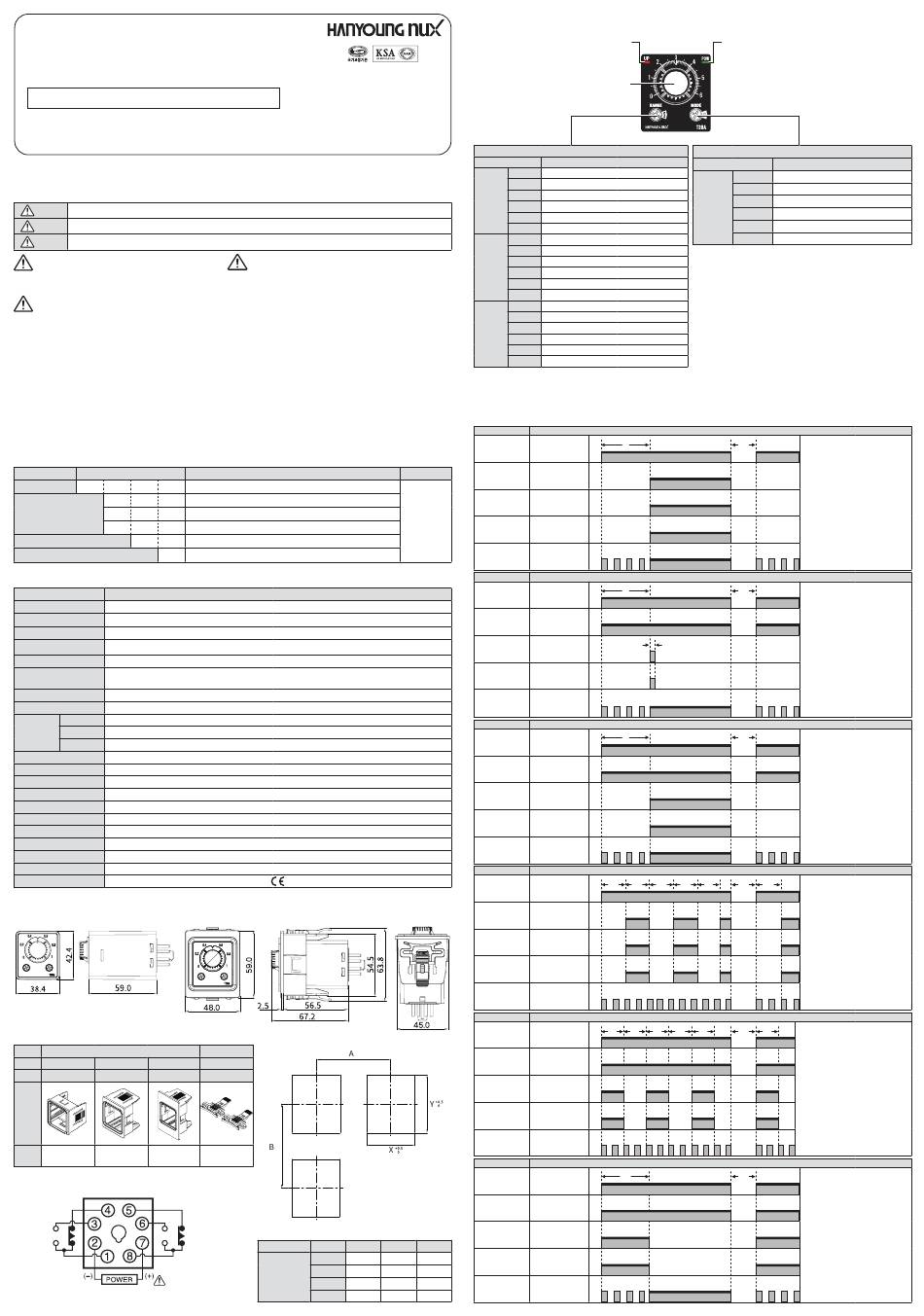

HANYOUNG NUX T38A Instruction Manual

T38A
아나로그 소형 타이머
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 입·출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로
접촉되지 않도록 하십시오.
경 고
• 본 기기의 고장이나 이상이 중대한 사고에 대한 우려가 있는
경우에는 외부에 적절한 보호회로를 설치하고
사고 방지를 도모하여 주십시오.
• 본기기를 패널에 설치한 후 배선 작업시에는 전용 소켓의
사용할 것을 권장하며, 배선이 종료될 때까지
감전 방지를 위하여 전원을 투입 하지 마십시오.
• 본 기기의 탈착은 전원을 OFF 한 후 조치하여 주십시오.
감전, 오동작, 고장의 원인이 됩니다.
• 제조자가 지정한 방법 이외로 사용 시에는 상해를 입거나
재산상의 손실이 발생할 수 있습니다.
• 본 기기를 계속적으로 안전하게 사용하기 위하여
정기적인 보수를 권장 합니다.
• 부속품을 포함한 본기기의 보증기간은 정상적으로 사용한 경우에 1년입니다.
▍ 형명구성
형 명 코 드
T38A □- □ □- □
1
시간범위 3
6
제어출력 N
전원전압 A
▍ 사양
형 명
타이머 기종
전원전압
허용전압변동률
–
소비전력 • 4.1 VA 이하 (24 240 V a.c. 50/60 Hz)
동작시간범위
• 설정오차 : ±5 % ±0.05 sec 이하
동작시간오차
• 전압오차 : ±0.5 % 이하
복귀시간
외부접속방식
동작모드
제어
접점구성 • 순시 SPDT (1c) + 한시 SPDT (1c)
출력
접점용량 • N.O. (250 V a.c. 3A 저항부하)
릴레이 수명 • 기계적 수명 : 1000 만회 이상
절연저항 100 MΩ 이상 (500 V d.c. 메가 기준, 도전부 단자와 노출된 비충전 금속 부문)
내전압 2000 V a.c. 60 Hz 1분 간 (도전부 단자와 노출된 비충전 금속 부문)
내노이즈 ±2kV (조작 전원 단자 간, Pulse 폭 = 1 us, 노이즈 시뮬레이터에 의한 방형파 노이즈)
내진동 10 - 55 Hz (1분 간) 복진폭 0.75 mm X, Y, Z 각 방향 2 시간
내충격
사용주위온도
부속품 • 고정용 브라켓
액세서리 (별매) • BRACKET-S (48.0 X 48.0 mm) 매입형 사이즈 변환용
중 량 (g)
인증
▍ 외형치수 및 패널가공치수
■ 노출형 ■ 매입형

REVISION RECORD

개선개발 제품 출시 T38A
■ 브라켓
타입 매입형
상품명 Bracket-S BRACKET-M BRACKET-L
사이즈 48.0 x 48.0 mm 48.0 X 59.0 mm 53.5 x 84.4 mm
T38A-A
외형
TIMER
주문 T38A/TF62A T38A/TF62A T38A/TF62A
코드 BRACKET-S BRACKET-M BRACKET-L
▍ 접속도
OUT1 OUT2
*OUT1 출력은 동작모드 'B/C/E/F' 에서는 순시출력으로 동작됩니다.
(주)한영넉스
인천광역시 미추홀구 길파로71번길 28
고객지원센터 1577-1047
http://www.hanyoungnux.co.kr
심벌로 구분하고 있습니다.
주 의
• 시간을 '0'으로 설정하지 마십시요. 오동작의 원인이 됩니다.
또한, 시간오차가 있을 수 있으므로 확인 후 사용하시기 바랍니다.
• 전원이 OFF인 상태에서 시간설정을 변경하고 ON 상태에서 변경시
반드시 전원 전압 OFF/ON 시켜주십시오.
• 방폭구조가 아니므로 부식성 가스 (특히 유해가스, 암모니아 등),
가연성 가스, 폭발성 가스가 발생하지 않는 장소 에서 사용하십시오.
• 본체에 직접 진동, 충격이 가하여 지지 않는 장소에서 사용하십시오.
• 물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소에서 사용 하십시오.
• 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
• 직사일광 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
• 고도 2,000 m 이하의 장소에서 사용하십시오.
• 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로
필히 점검을 받아주십시오.
• 전원으로부터 노이즈가 많은 경우에는
절연트랜스 및 노이즈 필터를 사용할 것을 권장 합니다.
• 전원 투입 시에 접점출력의 준비기간이 필요합니다. 외부의 인터록
회로등에 신호로 사용되는 경우에는 지연 릴레이를 병용하여 주십시오.
내 용
아나로그 소형 타이머 38.4(W) x 42.4(H) x 59.0(D) mm
최대시간 : 1sec / 1min / 1hour / 10sec / 10min / 10hour
최대시간 : 3sec / 3min / 3hour / 30sec / 30min / 30hour
최대시간 : 6sec / 6min / 6hour / 60sec / 60min / 60hour
선택사양없음
– –
24 240 V a.c. 50/60 Hz 또는 24 240 V d.c. 겸용
T38A
아나로그 소형 타이머
– –
24 240 V a.c. 50/60 Hz 또는 24 240 V d.c. 겸용
전원전압의 ±10 %
–
• 2 W 이하 (24 240 V d.c.)
0.1 sec ~ 60 hour
• 반복오차 : ±0.3 % 이하
• 온도오차 : ±2 % 이하
100 ms 이하
8핀 소켓
A/B/C/D/E/F (전면부 동작모드선택스위치로 선택)
• 한시 DPDT (2c) *동작모드에 따라 접점구성 자동 변경
• N.C. (250 V a.c. 2A 저항부하)
• 전기적 수명 : 2 만회 이상 (250 V a.c. 2A 저항부하)
300 m/s² (30G) X, Y, Z 각 방향 3 회
-10 ~ 55 ℃ (단, 결빙되지 않은 상태)
• BRACKET-M (48.0 X 59.0 mm) 매입형 브라켓
• BRACKET-L (53.5 X 84.4 mm) 매입형 사이즈 변환용
약 74 g (노출형)
BRACKET-M 적용 (BRACKET-S/L은 하기 브라켓 도표 참조)
■ 패널가공치수
고정용
BRACKET-SCO
FIXING
BRACKET SCO
구분 표시 S
X 45.0
Y 45.0
패널가공
A 60.0
B 60.0
▍ 각 부의 기능 및 명칭
출력이 'ON' 되면 점등, 출력이 'OFF' 되면 소등
동작시간 설정용 볼륨 •
볼륨를 조절하여 동작시간을 설정함
MD1103KE230118
동작시간범위 선택 스위치 (
시간범위
1 S
1 M
1 H
T38A-1
10 S
10 M
10 H
3 S
3 M
3 H
T38A-3
30 S
30 M
30 H
6 S
6 M
6 H
T38A-6
60 S
60 M
60 H
* 동작시간범위를 '10 S / 10 M / 10 H, 30 S / 30 M / 30 H, 60 S / 60 M / 60 H' 로 선택 시, 동작시간은 전면부 표시시간에서 'x10' 으로 변환되어 동작됩니다.
※ 스위치 전원이 ON 되어 있는 상태에서는 동작모드의 변경을 원할 시에도 동작시간범위 선택 스위치 또는 동작모드 선택 스위치 (ex. A -> B / 1 S -> 1 M) 로
변경되지 않습니다. 즉, 동작모드의 변경을 원할 시에는 스위치 전원이 ON 되어 있는 상태에서는 변경이 불가하오니 스위치를 전원 차단 후 변경하십시오.
▍ 동작모드
A POWER ON DELAY (한시 2c)
② - ⑦
전원
① - ③
제품구성
OUT1 (한시)
⑥ - ⑧
OUT2 (한시)
• T38A-1N-A
• T38A-3N-A
OUT1, OUT2
UP 표시등
• T38A-6N-A 출력표시
POW 표시등 통전표시
B ONE-SHOT (한시 1c + 순시 1c)
② - ⑦
전원
① - ③
OUT1 (순시)
⑥ - ⑧
OUT2 (한시)
UP 표시등 OUT2 출력표시
POW 표시등 통전표시
C POWER ON DELAY (한시 1c + 순시 1c)
② - ⑦
전원
① - ③
OUT1 (순시)
⑥ - ⑧
OUT2 (한시)
UP 표시등 OUT2 출력표시
POW 표시등 통전표시
D FLICKER OFF START (한시 2c)
② - ⑦
전원
[단위:mm]
① - ③
OUT1 (한시)
⑥ - ⑧
OUT2 (한시)
OUT1, OUT2
UP 표시등
출력표시
POW 표시등 통전표시
E FLICKER ON START (한시 1c + 순시 1c)
② - ⑦
전원
① - ③
OUT1 (순시)
⑥ - ⑧
OUT2 (한시)
UP 표시등 OUT2 출력표시
POW 표시등 통전표시
F INTERVAL (한시 1c + 순시 1c)
② - ⑦
전원
① - ③
OUT1 (순시)
⑥ - ⑧
[단위:mm] OUT2 (한시)
M L
45.5 51.0
UP 표시등 OUT2 출력표시
55.0 63.0
70.5 60.0
POW 표시등 통전표시
80.0 86.0
출력 표시등 • • 통전 표시등
- 전원인가와 동시에 점등되며, 출력
발생 전까지 점멸하며, 출력 발생 시 점등상태 유지
(A / B / C / F)
- 출력모드가 ' D / E' 이면, 출력과 관계없이 점멸상태 유지
전원 차단 후에 변경 하십시요)
동작모드 선택 스위치 (
※
설정시간범위
표시
0.1 ~ 1 sec
0.1 ~ 1 min
0.1 ~ 1 hour
1 ~ 10 sec
T38A
1 ~ 10 min
1 ~ 10 hour
0.3 ~ 3 sec
0.3 ~ 3 min
0.3 ~ 3 hour
3 ~ 30 sec
3 ~ 30 min
3 ~ 30 hour
0.6 ~ 6 sec
0.6 ~ 6 min
0.6 ~ 6 hour
6 ~ 60 sec
6 ~ 60 min
6 ~ 60 hour
t Rt
t Rt
0.5 sec
t Rt
t t t t t Rt
t t t t t Rt
t Rt
신형 아나
전원 차단 후에 변경 하십시요)
※
출력동작모드
A POWER ON DELAY
B ONE-SHOT + 순시 1c
C POWER ON DELAY + 순시 1c
D FLICKER OFF START
E FLICKER ON START + 순시 1c
F INTERVAL + 순시 1c
Rt : 복귀시간 t : 설정시간
전원이 인가되면 OUT1 출력 및
OUT2 출력은 OFF 상태를 유지하
며, 계시가 시작됩니다.
계시시간이 설정시간에 도달 하면
OUT1 출력 및 OUT2 출력은
동시에 ON 됩니다.
전원이 OFF 될 때까지
OUT1 출력 및 OUT2 출력은
ON 상태를 유지 합니다.
Rt : 복귀시간 t : 설정시간
OUT1 출력은 순시 출력으로서
전원인가 와 동시에 ON 되며,
설정시간에 관계없이
전원이 OFF 될 때까지
ON 상태를 유지 합니다.
전원이 인가되면 OUT2 출력은
OFF 상태 를 유지하며,
계시가 시작됩니다.
계시시 간이 설정시간에
도달하면 OUT2 출력은 0.5초
동안 ON 됩니다. 전원이 OFF
될 때 까지 OUT2 출력은 OFF
상태를 유지합니 다. ONE-SHOT
출력시간은 0.5초 고정입 니다.
Rt : 복귀시간 t : 설정시간
OUT1 출력은 순시 출력으로서
전원인가 와 동시에 ON 되며,
설정시간에 관계없이
전원이 OFF 될 때까지
ON 상태를 유지 합니다.
전원이 인가되면 OUT2 출력은
OFF 상태 를 유지하며,
계시가 시작됩니다.
계시시 간이 설정시간에 도달하면
OUT2 출력은 ON 됩니다.
전원이 OFF 될 때까지 OUT2
출력은 ON 상태를 유지합니다.
Rt : 복귀시간 t : 설정시간
t
전원이 인가되면
OUT1 출력 및 OUT2 출력은
OFF 상태를 유지하며,
계시가 시작됩니다.
계시시간이 설정시간에 도달 하면
OUT1 출력 및 OUT2 출력은
ON 됩니다.
전원이 OFF 될 때까지
OUT1 출력 및 OUT2 출력은
설정시간에 따라 ON/OFF 동작을
동시에 반복합니다
Rt : 복귀시간 t : 설정시간
t
OUT1 출력은 순시 출력으로서
전원인가 와 동시에 ON 되며,
설정시간에 관계없이
전원이 OFF 될 때까지
ON 상태를 유지합 니다.
전원이 인가되면 OUT2 출력은
ON 되며, 계시가 시작됩니다.
계시시간이 설정시간 에 도달하면
OUT2 출력은 OFF 됩니다.
전원이 OFF 될 때까지
OUT2 출력은 설정시간에 따라
ON/OFF 동작을 반복합니다.
Rt : 복귀시간 t : 설정시간
OUT1 출력은 순시 출력으로서
전원인가 와 동시에 ON 되며,
설정시간에 관계없이
전원이 OFF 될 때까지
ON 상태를 유지합 니다.
전원이 인가되면 OUT2 출력은
ON 되며, 계시가 시작됩니다.
계시시간이 설정시간에 도달하면
OUT2 출력은 OFF 됩니다.
전원이 OFF 될 때까지 OUT2
출력은 OFF 상태를 유지합니다.
