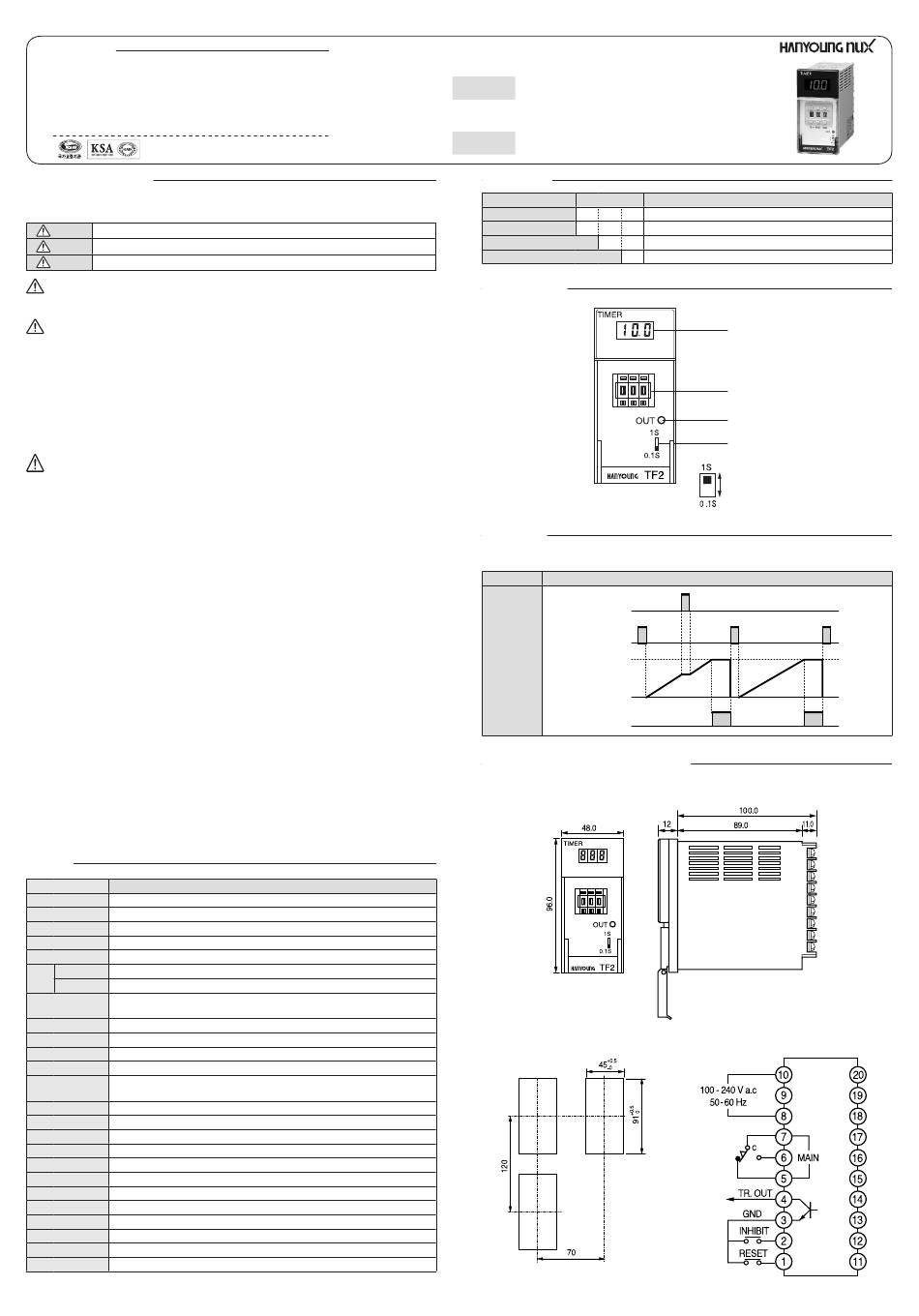

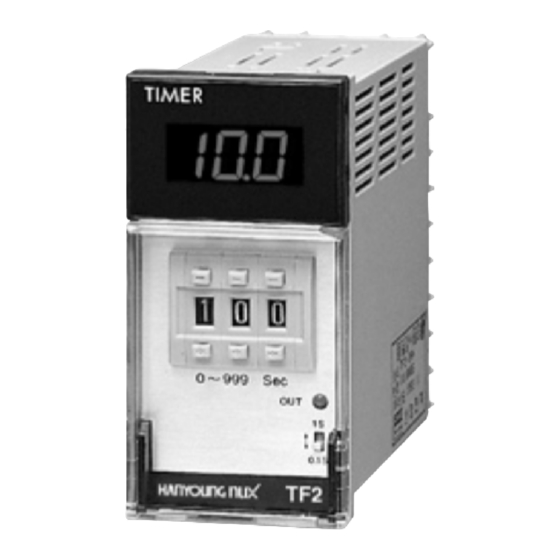

HANYOUNG NUX TF2 Instruction Manual

디지털 타이머
TF2
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
설명서에 표시된 주의사항은 중요도에 따라 위험, 경고, 주의 심벌로 구분하고 있습니다.
위 험
지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고
지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의
지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
입출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 본 기기의 고장이나 이상이 중대한 사고에 대한 우려가 있는 경우에는 외부에 적절한 보호회로를 설치하고
사고 방지를 도모하여 주십시오.
• 본 기기에는 전원 스위치 및 퓨즈가 부착되어 있지 않으므로 외부에 별도로 설치하여 주십시오. (퓨즈정격 : 250 V 0.5 A)
• 본 기기의 파손방지 및 고장방지를 위하여 정격에 맞는 전원전압을 공급하여 주십시오.
• 감전방지 및 기기고장방지를 위하여 모든 배선이 종료될 때까지 전원을 투입하지마십시오.
• 방폭구조가 아니므로 가연성,폭발성 가스가 있는 장소에서는 사용하지 마십시오.
• 본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시오. 이상동작, 감전화재의 위험이 있습니다.
• 본기기의 탈착은 전원을 OFF한 후 조치하여 주십시오. 감전, 오 동작, 고장의 원인이 됩니다.
• 감전될 위험이 있으므로 통전 중 본기기를 패널에 설치된 상태로 사용하여 주십시오.
주 의
• 사용설명서의 내용은 사전 통보 또는 예고 없이 변경될 수 있습니다.
• 주문하신 사양과 일치하는지 확인 하십시오.
• 제조자가 지정한 방법 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생할 수 있습니다.
• 운송중 파손 및 제품에 이상이 없는지 확인 하십시오.
• 시간설정이 0시간인 경우에는 사용을 금함니다. 오동작의 원인이 됩니다
• 전원이 OFF인 상태에서 시간설정을 변경하고ON상태에서 변경시 반드시 RESET 시켜주십시오.
• 부식성 가스 (특히 유해가스, 암모니아 등), 가연성 가스가 발생하지 않는 장소에서 사용하십시오.
• 본체에 직접 진동, 충격이 가하여지지 않는 장소에서 사용하십시오.
• 물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소(오염등급 1또는2) 에서 사용하십시오.
• 알코올, 벤젠 등 유기 용재로 본기를 닦지 마십시오. (중성세제로 닦아 주십시오.)
• 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
• 직사일광 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
• 고도 2,000 m이하의 장소에서 사용하십시오.
• 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로 필히 점검을 받아주십시오.
• 전원으로부터 노이즈가 많은 경우에는 절연트랜스 및 노이즈 필터를 사용할 것을 장려합니다.노이즈 필터는
필히 접지되어 있는 판넬 등에 부착하고 노이즈 필터 출력측과 계기전원단자의 배선은 짧게 하여 주십시오.
• 계기 전원선은 촘촘하게 꼬으면 노이즈에 대하여 효과가 있습니다.
• 사용하지 않는 단자에는 아무것도 결선하지 마십시오
• 단자의 극성을 확인한 후 배선을 정확하게 연결 바랍니다
• 본 기기를 패널에 취부시에는 IEC947-1 또는 IEC947-3의 승인된 스위치나 차단기를 사용하십시오.
• 스위치나 차단기는 운전자가 조작이 용이하도록 가까운 거리에 설치하십시오.
• 스위치나 차단기가 설치되어 있으므로 스위치나 차단기를 작동하면 전원이 차단된다는 사항을 패널에
명기하십시오.
• 본기기를 계속적으로 안전하게 사용하기 위하여 정기적인 보수를 권장 합니다.
• 본기기의 탑재부품에는 수명이 있는 것과 경년 변화 하는 것이 있습니다.
• 부속품을 포함한 본기기의 보증기간은 정상적으로 사용한 경우에 1년입니다.
• 전원 투입 시에 접점출력의 준비기간이 필요합니다. 외부의 인터록 회로등에 신호로 사용되는 경우에는
지연 릴레이를 병용하여 주십시오.
사 양
형 명
전 원 전 압 100 - 240 V a.c 50-60 Hz
허 용 전 압 변 동 율 전원 전압의 ±10 %
소 비 전 력 약 5 VA (220 V a.c 60 Hz)
리 세 트 ( R e s e t ) 전원리세트(500 ms이상), 외부리세트 및 수동리세트(20 ms이상)
금지입력(Inhibit) 외부 신호에 의한 측정시간 정지(20 ms이상)
릴 레 이 한시 : 1c, 250 V a.c 3A (저항부하)
제어
출력
트 렌 지 스 터 한시 : 오픈콜렉터, 30 V d.c 100 mA max.
설정값의 ±0.01 %, ±0.05 s 이하 (전원 START 인 경우)
반 복 정 도
설정값의 ±0.005 %, ±0.003 s 이하 (RESET에 의한 START 인 경우)
설 치 방 식 패널마운트 방식
동 작 방 식 가산표시(10 진법)
출 력 동 작 모 드 N 모드
외 부 접 속 방 식 볼트 고정 방식
유접점 : 접점의 개방, 단락에의한 입력
입 력 신 호 방 식
무접점 : 오픈콜렉터 트랜지스터의 ON/OFF입력
문 자 표 시 높이 : 11 mm, 폭 : 8 mm
시 간 레 인 지 0.1 ~ 99.9초 / 1 ~ 999초 (전면 딥스위치에 의한 선택)
절 연 저 항 100 ㏁ 이상 (500 V d.c) 도전부단자-비충전금속
내 전 압 2000 V a.c 50/60 Hz 1분간 (서로 다른 충전부 단자) 도전부단자-비충전금속±500 V (입력단자 간)
내 노 이 즈 노이즈시뮬레이터에 의한 방형파 노이즈, ±2 ㎸ (조작전원 단자 간)
진 동 ( 내 구 ) 10 - 50 Hz, 복진폭 0.75 mm, 3축 각 방향 2h
충 격 ( 내 구 ) 300 ㎨, 3축 각 방향 각 3회
수 명 기계적 : 1000만회 이상, 전기적 : 10만회 이상(250 V a.c 3A 저항부하)
사 용 주 위 온 도 -10 ~ 50 ℃
사 용 주 위 습 도 35 ~ 85 % RH
보 관 온 도 -20 ~ 65 ℃
중 량 약 380 g
TF2
(주)한영넉스
인천광역시 남구 길파로71번길 28
본사/공장
TEL:(032)867-0941 FAX:(032)868-5899
고객지원센터 TEL:1577-1047
http://www.hynux.com
PT. HANYOUNG ELECTRONIC INDONESIA
JL.CEMPAKA BLOK F 16 NO.02 DELTA SILICON II INDUSTRIAL PARK
인도네시아 공장
LIPPO CIKARANG CICAU, CIKARANG PUSAT BEKASI 17550 INDONESIA
TEL : 62-21-8911-8120~4 FAX : 62-21-8911-8126
형명구성
형 명 코 드
TF2- 3 A
표시행수 3
전원전압 A
정전기억
각부의 명칭
동작차트
▒ 출력동작 모-드
모 드
금지입력
리셋
설정치
N
0
출력
외형 및 패널가공치수&접속도
▒ 외형치수
▒ 패널 가공 치수
1
MD0302KE130729
내 용
N 디지털타이머 (48 × 96 ㎜)
3행 표시(999)
100 - 240 V a.c 50 - 60 Hz
N 없음
경과시간표시
시간설정스위치
출력표시
0.1초/1초 선택스위치
1초 ~ 999초까지 설정
0.1초 ~ 99.9초까지 설정
가 산
▒ 접속도
[단위:mm]
