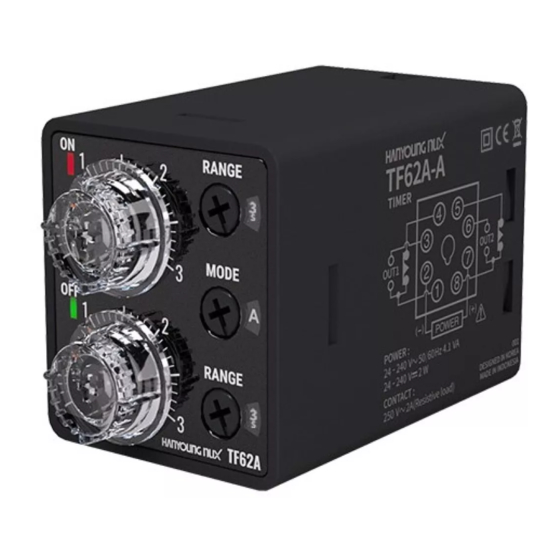

HANYOUNG NUX TF62A Instruction Manual

TF62A
아나로그 트윈 타이머
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 입·출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로
접촉되지 않도록 하십시오.
경 고
• 본 기기의 고장이나 이상이 중대한 사고에 대한 우려가 있는
경우에는 외부에 적절한 보호회로를 설치하고
사고 방지를 도모하여 주십시오.
• 본기기를 패널에 설치한 후 배선 작업시에는 전용 소켓의
사용할 것을 권장하며, 배선이 종료될 때까지 감전 방지를 위하여
전원을 투입 하지 마십시오.
• 본 기기의 탈착은 전원을 OFF 한 후 조치하여 주십시오.
감전, 오동작, 고장의 원인이 됩니다.
• 제조자가 지정한 방법 이외로 사용 시에는 상해를 입거나
재산상의 손실이 발생할 수 있습니다.
• 본 기기를 계속적으로 안전하게 사용하기 위하여
정기적인 보수를 권장 합니다.
• 부속품을 포함한 본기기의 보증기간은 정상적으로 사용한 경우에 1년입니다.
▍ 형명구성
형 명 코 드
TF62A □- □ □- □
1
시간범위 3
6
제어출력 N
전원전압 A
▍ 사양
형 명
타이머 기종
전원전압
허용전압변동률
–
소비전력 • 4.1 VA 이하 (24 240 V a.c. 50/60 Hz)
동작시간범위
• 설정오차 : ±5 % ±0.05 sec 이하
동작시간오차
• 전압오차 : ±0.5 % 이하
복귀시간
외부접속방식
동작모드
제어
접점구성 • 순시 SPDT (1c) + 한시 SPDT (1c)
출력
접점용량 • N.O. (250 V a.c. 3A 저항부하)
릴레이 수명 • 기계적 수명 : 1000 만회 이상
절연저항 100 MΩ 이상 (500 V d.c. 메가 기준, 도전부 단자와 노출된 비충전 금속 부문)
내전압 2000 V a.c. 60 Hz 1분 간 (도전부 단자와 노출된 비충전 금속 부문)
내노이즈 ±2kV (조작 전원 단자 간, Pulse 폭 = 1 us, 노이즈 시뮬레이터에 의한 방형파 노이즈)
내진동 10 - 55 Hz (1분 간) 복진폭 0.75 mm X, Y, Z 각 방향 2 시간
내충격
사용주위온도
부속품 • 고정용 브라켓
액세사리 (별매) • BRACKET-S (48.0 X 48.0 mm) 매입형 사이즈 변환용
중 량 (g)
인증
▍ 외형치수 및 패널가공치수
■ 노출형
■ 브라켓
타입 매입형
상품명 BRACKET-S BRACKET-M BRACKET-L
사이즈 48.0 x 48.0 mm 48.0 X 59.0 mm 53.5 X 84.4 mm
외형
주문 T38A/TF62A T38A/TF62A T38A/TF62A
코드 BRACKET-S BRACKET-M BRACKET-L
▍ 접속도
*OUT1 출력은 동작모드 'B/E' 에서는 순시출력으로 동작됩니다.
(주)한영넉스
인천광역시 미추홀구 길파로71번길 28
고객지원센터 1577-1047
http://www.hanyoungnux.co.kr
심벌로 구분하고 있습니다.
주 의
• 시간을 '0'으로 설정하지 마십시요. 오동작의 원인이 됩니다.
또한, 시간오차가 있을 수 있으므로 확인 후 사용하시기 바랍니다.
• 전원이 OFF인 상태에서 시간설정을 변경하고 ON 상태에서 변경시 반드시
전원 전압 OFF/ON 시켜주십시오.
• 방폭구조가 아니므로 부식성 가스 (특히 유해가스, 암모니아 등),
가연성 가스, 폭발성 가스가 발생하지 않는 장소 에서 사용하십시오.
• 본체에 직접 진동, 충격이 가하여 지지 않는 장소에서 사용하십시오.
• 물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소에서 사용 하십시오.
• 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
• 직사일광 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
• 고도 2,000 m 이하의 장소에서 사용하십시오.
• 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로 필히
점검을 받아주십시오.
• 전원으로부터 노이즈가 많은 경우에는 절연트랜스 및 노이즈 필터를
사용할 것을 권장 합니다.
• 전원 투입 시에 접점출력의 준비기간이 필요합니다. 외부의 인터록
회로등에 신호로 사용되는 경우에는 지연 릴레이를 병용하여 주십시오.
내 용
아나로그 트윈 타이머 38.4(W) X 42.4(H) X 59.0(D) mm
최대시간 : 1sec / 1min / 1hour / 10sec / 10min / 10hour
최대시간 : 3sec / 3min / 3hour / 30sec / 30min / 30hour
최대시간 : 6sec / 6min / 6hour / 60sec / 60min / 60hour
선택사양없음
– –
24 240 V a.c. 50/60 Hz 또는 24 240 V d.c.
TF62A
아나로그 트윈 타이머
– –
24 240 V a.c. 50/60 Hz 또는 24 240 V d.c. 겸용
전원전압의 ±10 %
–
• 2 W 이하 (24 240 V d.c.)
0.1 sec ~ 60 hour
• 반복오차 : ±0.3 % 이하
• 온도오차 : ±2 % 이하
100 ms 이하
8핀 소켓
A/B/C/D/E/F (전면부 동작모드선택스위치로 선택)
• 한시 DPDT (2c)
*동작모드에 따라 접점구성 자동 변경
• N.C. (250 V a.c. 2A 저항부하)
• 전기적 수명 : 2 만회 이상 (250 V a.c. 2A 저항부하)
300 m/s² (30G) X, Y, Z 각 방향 3 회
-10 ~ 55 ℃ (단, 결빙되지 않은 상태)
• BRACKET-M (48.0 X 59.0 mm) 매입형 브라켓
• BRACKET-L (53.5 X 84.4 mm) 매입형 사이즈 변환용
약 79 g (노출형)
■ 매입형
BRACKET-M 적용 (BRACKET-S/L은 하기 브라켓 도표 참조)
■ 패널가공치수
고정용
BRACKET-SCO
FIXING
BRACKET SCO
구분 표시 S
X 45.0
Y 45.0
패널가공
A 60.0
B 60.0
▍ 각 부의 기능 및 명칭
동작모드 'A/B/D/E' 에서 출력이 'ON' 되면 점등
동작모드 'C/F' 에서 OUT2 출력이 'ON' 되면 점등
MD1105KE230118
동작모드 'A/B/D/E' 에서 출력이 'OFF' 되면 점등
동작모드 'C/F' 에서 OUT1 출력이 'ON' 되면 점등
OFF 동작시간 설정용 볼륨 •
동작모드 'A/B/D/E/F' 에서 OFF 동작시간 설정
동작모드 'C' 에서 OUT1 의 ON 동작시간 설정
ON/OFF 동작시간범위 선택 스위치 (
시간범위
1 S
1 M
1 H
TF62A-1
10 S
10 M
10 H
3 S
3 M
3 H
TF62A-3
30 S
30 M
30 H
6 S
6 M
6 H
TF62A-6
60 S
60 M
60 H
▍ 동작모드
제품구성
A FLICKER ON START (한시 2c)
② - ⑦
전원
• TF62A-1N-A
• TF62A-3N-A
① - ③
OUT1 (한시)
• TF62A-6N-A
⑥ - ⑧
OUT2 (한시)
ON 표시등
OUT1 및 OUT2
동작표시
OFF 표시등
B FLICKER OFF START (한시 1c + 순시 1c)
② - ⑦
전원
① - ③
OUT1 (순시)
⑥ - ⑧
OUT2 (한시)
ON 표시등
OUT2
동작표시
OFF 표시등
C TWIN (한시 1c + 한시 1c)
② - ⑦
전원
① - ③
OUT1 (한시)
⑥ - ⑧
OUT2 (한시)
OUT2
ON 표시등
동작표시
OUT1
OFF 표시등
동작표시
D FLICKER OFF START (한시 2c)
② - ⑦
[단위:mm]
전원
① - ③
OUT1 (한시)
⑥ - ⑧
OUT2 (한시)
ON 표시등
OUT1 및 OUT2
동작표시
OFF 표시등
E FLICKER ON START (한시 1c + 순시 1c)
② - ⑦
전원
① - ③
OUT1 (순시)
⑥ - ⑧
OUT2 (한시)
ON 표시등
OUT2 동작표시
OFF 표시등
F DUAL (한시 1c + 한시 1c)
② - ⑦
전원
① - ③
OUT1 (한시)
[단위:mm]
⑥ - ⑧
M L OUT2 (한시)
45.5 51.0
ON 표시등 OUT2 동작표시
55.0 63.0
70.5 60.0
OFF 표시등 OUT1 동작표시
80.0 86.0
출력 ON 표시등 •
출력 OFF 표시등 •
전원 차단 후에 변경 하십시요) 동작모드 선택 스위치 (
※
설정시간범위 표시
0.1 ~ 1 sec A
0.1 ~ 1 min B
0.1 ~ 1 hour C
TF62A
1 ~ 10 sec D
1 ~ 10 min E
1 ~ 10 hour
F
0.3 ~ 3 sec
0.3 ~ 3 min
* ON 동작시간범위를 '10 S / 10 M / 10 H, 30 S / 30 M / 30 H, 60 S /
0.3 ~ 3 hour 60 M / 60 H' 로 선택 시, ON 동작시간은 전면부 표시시간에서
3 ~ 30 sec 'x10' 으로 변환되어 동작됩니다.
* OFF 동작시간범위를 '10 S / 10 M / 10 H, 30 S / 30 M / 30 H, 60 S /
3 ~ 30 min
60 M / 60 H' 로 선택 시, OFF 동작시간은 전면부 표시시간에서
3 ~ 30 hour
'x10' 으로 변환되어 동작됩니다.
0.6 ~ 6 sec
※ 스위치 전원이 ON 되어 있는 상태에서는 동작모드의 변경을 원할 시에도
0.6 ~ 6 min
동작시간범위 선택 스위치 또는 동작모드 선택 스위치
0.6 ~ 6 hour
(ex. A -> B / 1 S -> 1 M) 로 변경되지 않습니다.
6 ~ 60 sec
즉, 동작모드의 변경을 원할 시에는 스위치 전원이 ON 되어 있는 상태에서는
6 ~ 60 min
변경이 불가하오니 스위치를 전원 차단 후 변경하십시오.
6 ~ 60 hour
Ton Toff Ton Toff Ton Toff Ton
Rt
Toff Ton Toff Ton Toff Ton Toff
Rt
Rt : 복귀시간 T1 : out1 on 동작시간 T2 : out2 on 동작시간
T2 T1 T2
Rt
Toff Ton Toff Ton Toff Ton Toff
Rt
Ton Toff Ton Toff Ton Toff Ton
Rt
Rt : 복귀시간 T1 : out1 on 동작시간 T2 : out2 on 동작시간
T1 Toff T2 Toff T1 Toff T2
Rt
• ON 동작시간 설정용 볼륨
동작모드 'A/B/D/E/F' 에서 ON 동작시간 설정
동작모드 'C' 에서 OUT2 의 ON 동작시간 설정
• ON 동작시간범위 선택 스위치
동작모드 'A/B/D/E/F' 에서 ON 동작시간범위 선택
동작모드 'C' 에서 OUT2 의 ON 동작시간범위 선택
• (아래) 동작모드 선택 스위치 표 참고
• OFF 동작시간범위 선택 스위치
동작모드 'A/B/D/E/F' 에서 OFF 동작시간범위 선택
동작모드 'C' 에서 OUT1 의 ON 동작시간범위 선택
전원 차단 후에 변경 하십시요)
※
출력동작모드
FLICKER ON START (한시 2c)
FLICKER OFF START + 순시 1c
TWIN (한시 1c + 한시 1c)
FLICKER OFF START (한시 2c)
FLICKER ON START + 순시 1c
DUAL (한시 1c + 한시 1c)
*기존제품 TF62D 출력동작과 동일
Rt : 복귀시간 Ton : on 동작시간 Toff : off 동작시간
Ton Toff
전원이 인가되면 OUT1 출력
및 OUT2 출력은 동시에 ON 되며,
계시가 시작됩 니다.
전원이 OFF 될 때까지 OUT1
출력 및 OUT2 출력은 Ton 시간 및
Toff 시간 에 따라 ON/OFF 동작을
반복합니다.
Rt : 복귀시간 Ton : on 동작시간 Toff : off 동작시간
Toff Ton
OUT1 출력은 순시 출력으로서
전원인가 와 동시에 ON 되며,
Ton 시간 및 Toff 시간에 관계없이
전원이 OFF 될 때까지
ON 상태를 유지합니다.
전원이 인가되면 OUT2 출력은
OFF 상태 를 유지하며,
계시를 시작합니다.
전원이 OFF 될 때까지 OUT2
출력은 Ton 시간 및 Toff 시간에
따라 ON/OFF 동작을 반복합니다.
T1
전원이 인가되면 OUT2 출력이
ON 되며 T2 시간을 계시합니다.
계시시간이 T2 시간에 도달하면
OUT2 출력은 OFF 되고,
OUT1 출력은 ON 되며 T1 시간을
계시합 니다. 계시시간이 T1 시간에
도달하면, OUT1 출력은 OFF 되며,
타이머 동작은 정지됩니다.
T1 시간은 OFF 볼륨으로 설정하며,
T2 시간은 ON 볼륨으로 설정합니다.
Rt : 복귀시간 Ton : on 동작시간 Toff : off 동작시간
Toff Ton
전원이 인가되면 OUT1 출력 및
OUT2 출력은 OFF 상태를
유지하며, 계시를 시작합니다.
전원이 OFF 될 때까지 OUT1 출력
및 OUT2 출력은 Ton 시간 및 Toff
시간에 따라 ON/OFF 동작을
반복합니다.
Rt : 복귀시간 Ton : on 동작시간 Toff : off 동작시간
Ton Toff
OUT1 출력은 순시 출력으로서
전원인가 와 동시에 ON 되며,
Ton 시간 및 Toff 시간에 관계없이
전원이 OFF 될 때까지 ON 상태를
유지합니다.
전원이 인가되면 OUT2 출력은
ON 되며, 계시가 시작됩니다.
전원이 OFF 될 때까 지 OUT2
출력은 Ton 시간 및 Toff 시간 에
따라 ON/OFF 동작을 반복합니다
Toff : out1 및 out2 off 동작시간
T1 Toff
전원이 인가되면 OUT1 출력 및
OUT2 출력은 T1, T2, Toff 시간에
따라 "OUT1 ON -> OUT1 OFF ->
OUT2 ON -> OUT2 OFF" 동작을
전원이 OFF 될 때까지 반복합니다.
T1 및 T2 시간은 동일하며
ON 볼륨으로 설정합니다.
Toff 시간은 OFF 볼륨으로
설정합니다.
