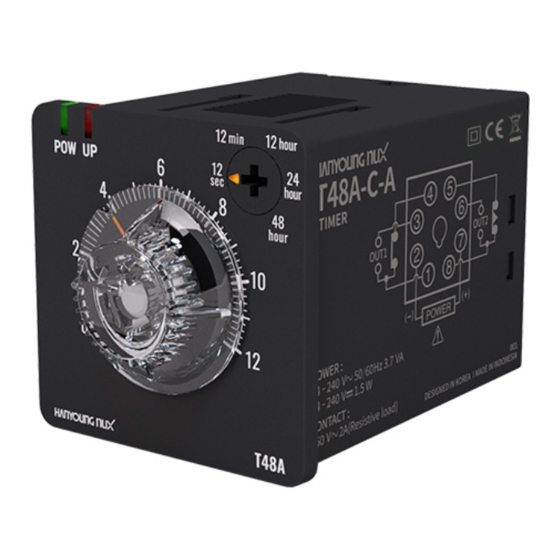

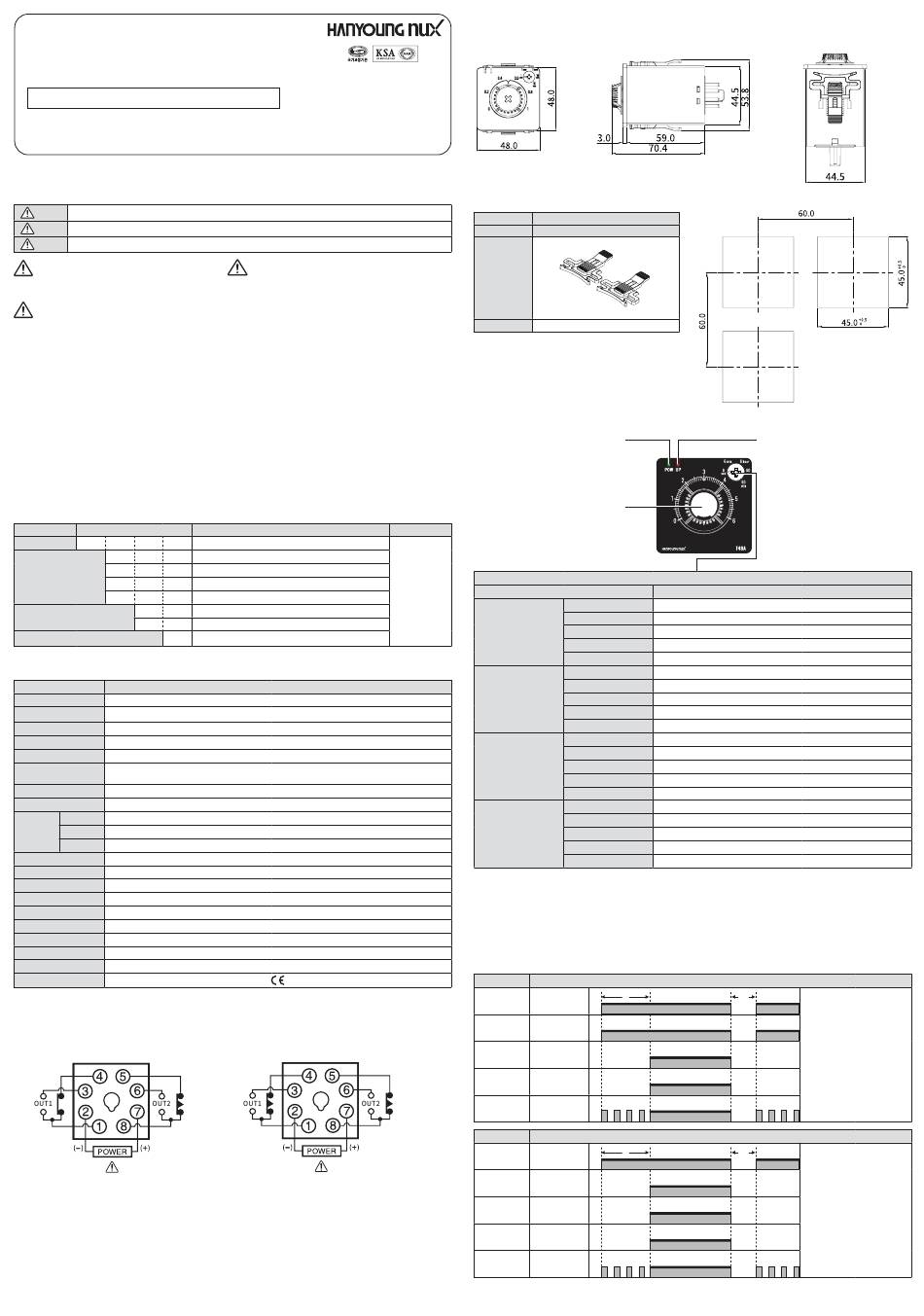

HANYOUNG NUX T48A Instruction Manual

T48A
아나로그 타이머
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 입·출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로
접촉되지 않도록 하십시오.
경 고
• 본 기기의 고장이나 이상이 중대한 사고에 대한 우려가 있는
경우에는 외부에 적절한 보호회로를 설치하고
사고 방지를 도모하여 주십시오.
• 본기기를 패널에 설치한 후 배선 작업시에는 전용 소켓의
사용할 것을 권장하며, 배선이 종료될 때까지 감전 방지를 위하여
전원을 투입 하지 마십시오.
• 본 기기의 탈착은 전원을 OFF 한 후 조치하여 주십시오.
감전, 오동작, 고장의 원인이 됩니다.
• 제조자가 지정한 방법 이외로 사용 시에는 상해를 입거나
재산상의 손실이 발생할 수 있습니다.
• 본 기기를 계속적으로 안전하게 사용하기 위하여
정기적인 보수를 권장 합니다.
• 부속품을 포함한 본기기의 보증기간은 정상적으로
사용한 경우에 1년입니다.
▍ 형명구성
형 명 코 드
T48A □- □ □- □
1
3
시간범위
6
12
B
제어출력
C
전원전압 A
▍ 사양
형 명
타이머 기종
전원전압
허용전압변동률
소비전력 • 3.7 VA 이하 (24 – 240 V a.c. 50/60 Hz)
동작시간범위
• 설정오차 : ±5 % ±0.05 sec 이하
동작시간오차
• 전압오차 : ±0.5 % 이하
복귀시간
외부접속방식
동작모드
제어
접점구성 • T48A-B : 순시 SPDT (1c) + 한시 SPDT (1c)
출력
접점용량 • N.O. (250 V a.c. 3A 저항부하)
릴레이 수명 • 기계적 수명 : 1000 만회 이상
절연저항 100 MΩ 이상 (500 V d.c. 메가 기준, 도전부 단자와 노출된 비충전 금속 부문)
내전압 2000 V a.c. 60 Hz 1분 간 (도전부 단자와 노출된 비충전 금속 부문)
내노이즈 ±2kV (조작 전원 단자 간, Pulse 폭 = 1 us, 노이즈 시뮬레이터에 의한 방형파 노이즈)
내진동 10 - 55 Hz (1분 간) 복진폭 0.75 mm X, Y, Z 각 방향 2 시간
내충격
사용주위온도
부속품
중 량 (g)
인증
▍ 접속도
■ T48A-B (순시 1c + 한시 1c)
(주)한영넉스
인천광역시 미추홀구 길파로71번길 28
고객지원센터 1577-1047
http://www.hanyoungnux.co.kr
심벌로 구분하고 있습니다.
주 의
• 시간을 '0'으로 설정하지 마십시요. 오동작의 원인이 됩니다.
또한, 시간오차가 있을 수 있으므로 확인 후 사용하시기 바랍니다.
• 전원이 OFF인 상태에서 시간설정을 변경하고 ON 상태에서 변경시
반드시 전원 전압 OFF/ON 시켜주십시오.
• 방폭구조가 아니므로 부식성 가스 (특히 유해가스, 암모니아 등),
가연성 가스, 폭발성 가스가 발생하지 않는 장소 에서 사용하십시오.
• 본체에 직접 진동, 충격이 가하여 지지 않는 장소에서 사용하십시오.
• 물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소에서 사용 하십시오.
• 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
• 직사일광 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
• 고도 2,000 m 이하의 장소에서 사용하십시오.
• 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로
필히 점검을 받아주십시오.
• 전원으로부터 노이즈가 많은 경우에는 절연트랜스 및 노이즈 필터를
사용할 것을 권장 합니다.
• 전원 투입 시에 접점출력의 준비기간이 필요합니다. 외부의 인터록
회로등에 신호로 사용되는 경우에는 지연 릴레이를 병용하여 주십시오.
내 용
아나로그 타이머 48.0(W) x 48.0(H) x 59.0(D) mm
최대시간 : 1sec / 1min / 1hour / 10sec / 10min
최대시간 : 3sec / 3min / 3hour / 30sec / 30min
최대시간 : 6sec / 6min / 6hour / 60sec / 60min
최대시간 : 12sec / 12min / 12hour / 24hour / 48hour
순시 SPDT (1c) + 한시 SPDT (1c)
한시 DPDT (2c)
– –
24 240 V a.c. 50/60 Hz 또는 24 240 V d.c. 겸용
T48A
아나로그 타이머
– –
24 240 V a.c. 50/60 Hz 또는 24 240 V d.c. 겸용
전원전압의 ±10 %
• 1.5 W 이하 (24 – 240 V d.c.)
0.1 sec ~ 48 hour
• 반복오차 : ±0.3 % 이하
• 온도오차 : ±2 % 이하
100 ms 이하
8핀 소켓
POWER ON DELAY (고정)
• T48A-C : 한시 DPDT (2c)
• N.C. (250 V a.c. 2A 저항부하)
• 전기적 수명 : 2 만회 이상 (250 V a.c. 2A 저항부하)
300 m/s² (30G) X, Y, Z 각 방향 3 회
-10 ~ 55 ℃ (단, 결빙되지 않은 상태)
고정용 브라켓
약 82 g
■ T48A-C (한시 2c)
▍ 외형치수 및 패널가공치수
■ T48A
MD1104KE230118
■ 브라켓
상품명
타입
외형
주문코드
▍ 각 부의 기능 및 명칭
전원인가와 동시에 점등되며, 출력 발생 전까지
점멸하며, 출력 발생 시 점등상태 유지
동작시간 설정용 볼륨 •
볼륨을 조절하여 동작시간을 설정함
제품구성
• T48A-1B-A
• T48A-3B-A
• T48A-6B-A
• T48A-12B-A
시간범위
• T48A-1C-A
• T48A-3C-A
• T48A-6C-A
• T48A-12C-A
T48A-1
T48A-3
T48A-6
T48A-12
* 동작시간범위를 '10sec / 10min, 30sec / 30min, 60sec / 60min' 로 선택 시,
동작시간은 전면부 표시시간에서 'x10' 으로 변환되어 동작됩니다.
* 동작시간범위를 '24hour' 로 선택 시, 동작시간은 전면부 표시시간에서 'x2' 로 변환되어 동작됩니다.
* 동작시간범위 '24hour / 48hour' 의 시간단위는 'hour' 고정입니다.
* 동작시간범위를 '48hour' 로 선택시 , 동작시간은 전면부 표시시간에서 'x4' 로 변환되어 동작됩니다.
※ 스위치 전원이 ON 되어 있는 상태에서는 동작시간범위의 변경을 원할 시에도 동작시간범위 선택 스위치 (ex. 1 sec -> 1 min) 로 변경되지 않습니다.
즉, 동작시간범위의 변경을 원할 시에는 스위치 전원이 ON 되어 있는 상태에서는 변경이 불가하오니 스위치를 전원 차단 후 변경하십시오.
▍ 동작모드
T48A-B
② - ⑦
전원
① - ③
OUT1 (순시)
⑥ - ⑧
OUT2 (한시)
UP 표시등 OUT2 출력표시
POW 표시등 통전표시
T48A-C
② - ⑦
전원
① - ③
OUT1 (한시)
⑥ - ⑧
OUT2 (한시)
OUT1, OUT2
UP 표시등
출력표시
POW 표시등 통전표시
■ 패널가공치수
BRACKET-SCO
고정용
FIXING BRACKET SCO
통전 표시등 •
동작시간범위 선택 스위치 ( 전원 차단 후에 변경 하십시요)
※
1 sec
1 min
1 hour
10 sec
10 min
3 sec
3 min
3 hour
30 sec
30 min
6 sec
6 min
6 hour
60 sec
60 min
12 sec
12 min
12 hour
24 hour
48 hour
POWER ON DELAY (한시 1c + 순시 1c)
t Rt
POWER ON DELAY (한시 2c)
t Rt
[단위:mm]
• 출력 표시등
출력이 "ON" 되면 점등, 점등상태 유지
설정시간범위
0.1 ~ 1 sec
0.1 ~ 1 min
0.1 ~ 1 hour
1 ~ 10 sec
1 ~ 10 min
0.3 ~ 3 sec
0.3 ~ 3 min
0.3 ~ 3 hour
3 ~ 30 sec
3 ~ 30 min
0.6 ~ 6 sec
0.6 ~ 6 min
0.6 ~ 6 hour
6 ~ 60 sec
6 ~ 60 min
1.2 ~ 12 sec
1.2 ~ 12 min
1.2 ~ 12 hour
2.4 ~ 24 hour
4.8 ~ 48 hour
Rt : 복귀시간 t : 설정시간
OUT1 출력은 순시 출력으로서
전원인가 와 동시에 ON 되며,
설정시간에 관계없이
전원이 OFF 될 때까지
ON 상태를 유지 합니다.
전원이 인가되면 OUT2 출력은
OFF 상태 를 유지하며,
계시가 시작됩니다.
계시시 간이 설정시간에 도달하면
OUT2 출력은 ON 됩니다.
전원이 OFF 될 때까지 OUT2
출력은 ON 상태를 유지합니다.
Rt : 복귀시간 t : 설정시간
전원이 인가되면 OUT1
출력 및 OUT2 출력은 OFF 상태
를 유지하며, 계시가 시작됩니다.
계시시간이 설정시간에 도달 하면
OUT1 출력 및 OUT2 출력은
동시에 ON 됩니다.
전원이 OFF 될 때까지
OUT1 출력 및 OUT2 출력은
ON 상태를 유지 합니다.
