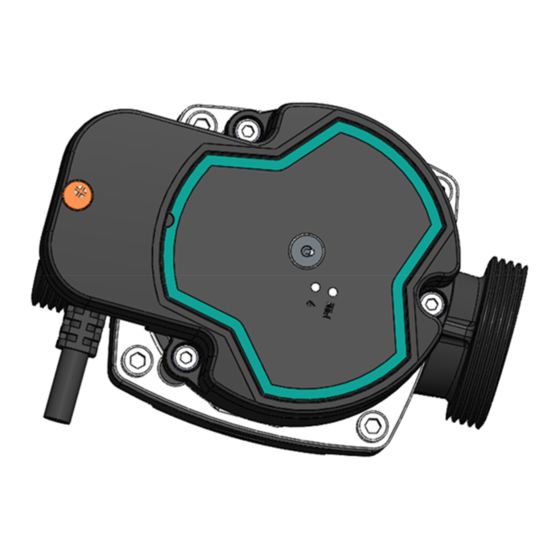

- Page 1 GPA25-9H/130 系列节能型管道屏蔽电泵 安装和操作说明书 GPA25-9H/130 Series Energy-saving Pipeline Canned Motor Pump Installation and Operating Instructions 合肥新沪屏蔽泵有限公司 Hefei Xinhu Canned Motor pump Co., Ltd...
- Page 2 GPA25-9H/130 Precautions for use of GPA25-9H/130 Series products: The installation manual should be read carefully before installation and use. Any failure to comply with the content marked by safety warning marks may causepersonal injury, pump damage and other property loss, for which, the manufacturer shall not assume any responsibility and compensation.
- Page 3 If the pump does not use for a long time, please turn off the conduit valves on pump inlet and outlet ends and cut off the power of pump. If he flexible cord is damaged, please connect service center to have it replaced together with the connector. If it is found that the motor is burning hot and abnormal, immediately turn off the valve on the pump inlet end and cut off the pump power, besides, immediately contact your local dealer or service center.
- Page 4 警 告 ！ 体 力 下 降 ， 感 觉 迟 钝 或 神 智 不 佳 ， 缺 乏 经 验 和 相 关 知 识 的 人 员 （ 包 括 儿 童 ） ， 必 须 在 负...
- Page 5 安 装 GPA25-9H/130 系 列 循 环 电 泵 的 优 点 Advantages of installation of GPA25-9H/130series circulating pump Easy installation and start-up High comfort The running noise of pump and the whole system is low. Low energy consumption GPA25-9H/130 Compared with the conventional circulating pump, its energy consumption is very low.
- Page 6 系 统 压 力 System pressure 1.0MPa(10bar) The maximum is 1.0MPa (10 bar). 防 护 等 级 Protection Level IPX4D 入 口 压 力 Inlet pressure To avoid damage to the pump bearing caused by cavitations noise, the following minimum pressure should be maintained in the pump inlet: 0.05bar 0.5bar...
- Page 7 安 装 Installation 安 装 Installation • During installation, the pump shaft must be in the horizontal position. 接 线 盒 的 位 置 Position of junction box 改 变 接 线 盒 的 位 置 Change to the position of junction box junction box can rotate in 90 °.To change the position of junction box, follow the operating steps below: 1.Switch the valves of inlet and outlet and conduct decompression;...
- Page 8 ！ 警 告 泵 送 液 体 可 能 为 高 温 ， 高 压 液 体 ， 取 下 内 六 角 螺 钉 前 ， 应 排 空 系 统 ， 或 关 闭 电 泵 两 侧 的 阀 门 。 Warning ：...
- Page 9 电 气 连 接 Electrical connection 电 气 连 接 与 保 护 应 按 当 地 的 规 定 进 行 。 Electrical connection and protection should be carried out in accordance with local regulations. 警 告 电 泵 必 须 连 接 到 地 线 。 ！...
- Page 10 控 制 面 板 Control panel 控 制 面 板 Control panel 控 制 PWM Control 序 号 说 明 电 泵 档 显 示 电 泵 控 制 功 能 显 示 （ ） P WM 电 泵 调 档 按 钮 Explanation Electric pump9M...
- Page 11 165 5V The indicators flash twice When the voltage is between 160V and 170V, the pump will stop working, and the pump is at the under-voltage protection model. When the voltage is abnormal, the pump will re-start working. The indicators flash 3 times Over-current protection, re-start the pump after 5s.
- Page 12 输 出 信 号 （ P WM OUT ） 为 泵 的 反 馈 信 号 ， P WM 频 率 固 定 于 75Hz 。 PWM output signal (PWM OUT) is the feedback signal of the pump, and the PWM frequency is 75Hz. ）...
- Page 13 7.1.3 、 、 、 、 P WM 输 入 信 号 输 入 信 号 输 入 信 号 输 入 信 号 PWM Input Signal ● 在 信 号 高 占 空 比 区 域 中 ， 如 果 输 入 信 号 在 临 界 点 波 动 ， 有 一 个 滞 后 区 域 ， 以 防 止 泵 频 繁 启 动 和...
- Page 14 如 果 输 入 信 号 的 变 速 点 附 近 波 动 ， 根 据 磁 滞 原 理 会 阻 止 泵 的 启 动 和 停 止 if the velocity variance point of input signal fluctuates, It will prevent the ～...
- Page 15 输 出 信 号 （ ） 水 泵 状 态 描 述 PWM Output Signal Pump Status Descriptions 输 出 接 口 短 路 ， 此 时 水 泵 停 机 信 号 短 路 The PWM output interface is PWM Signal short circuit short-circuited and the pump stops working 待...
- Page 16 启 动 Startup 启 动 前 Before startup 启 动 电 泵 前 ， 必 须 确 保 系 统 中 充 满 液 体 ， 气 体 已 被 排 空 ， 电 泵 入 口 必 须 达 到 要 求 的 最 小 入 口 压 力 （ 见 第 章...
- Page 17 铭 牌 说 明...
- Page 18 Description of nameplate 序 号 说 明 最 大 模 式 最 大 功 率 功 率 最 小 模 式 最 小 功 率 最 大 模 式 最 大 电 流 电 流 最 小 模 式 最 小 电 流 系...
- Page 19 Maximum mode maximum power Power Minimum mode minimum power Maximum mode maximum current Current Minimum mode minimum current Maximum pressure-bearing of system (MPa) Product No. Motor steering Voltage (V) Insulation class Protection Lever Certification mark Frequency (Hz) Temperature grade Energy efficiency label Model 型...
- Page 20 Model Example: GPA25-6III means the inlet and outlet diameter of pump is DN25, maximum head is 6m, cast-iron material of pump body, third Generation Products. 技 术 数 据 及 安 装 尺 寸 Technical data and installation dimension 12.1 技...
- Page 21 环 境 温 度 ～ + 55 ℃ 温 度 等 级 TF95 表 面 温 度 表 面 最 高 温 度 不 超 过 + 125 ℃ 液 体 温 度 ～ ℃ + 95 为 防 止 控 制 盒 与 定 子 中 出 现 冷 凝 水 ， 电 泵 所 送 液 体 的 温 度 必 须 始 终 高 于 环 境 温 度 液...
- Page 22 ℃ ℃ Minimum ( Maximum ( ℃ In domestic hot water, it is recommended to keep the temperature of water below 65 so as to reduce scaling 安 装 尺 寸 12.2 Installation dimension MOLEX 接 口 MOLEX interface 接 口 TE interface...
- Page 23 故 障 检 查 表 Fault checklist 警 告 ！ 在 准 备 对 电 泵 进 行 任 何 保 养 和 修 理 之 前 ， 确 保 电 源 已 经 断 开 ， 且 不 会 被 意 外 接 通 ：...
- Page 24 Meaning of crossed –out wheeled dustbin: Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact your local government for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being.
- Page 25 合 肥 新 沪 产 品 质 保 书 Product warranty book of Hefei Xinhu 合 肥 新 沪 屏 蔽 泵 有 限 公 司 为 其 产 品 提 供 自 销 售 日 起 个 月 的 质 量 保 证 ， 对 由 制 造 和 材 料 缺 陷 原 因 引 起...
