2. КОМПЛЕКТНОСТЬ
– Внутренний блок – 1 шт.
– Наружный блок – 1 шт.
– Панель – 1 шт.
– ПДУ – 1 шт.
– Дренажный шланг - 2 шт.
– Теплоизоляция - 2 шт.
– Хомут - 2 шт.
– Медная гайка - 2 шт.
– Гусак - 1 шт.
– Схема по установке – 1 шт.
– Руководство пользователя – 1 шт.
3. ОПИСАНИЕ ПРИБОРА

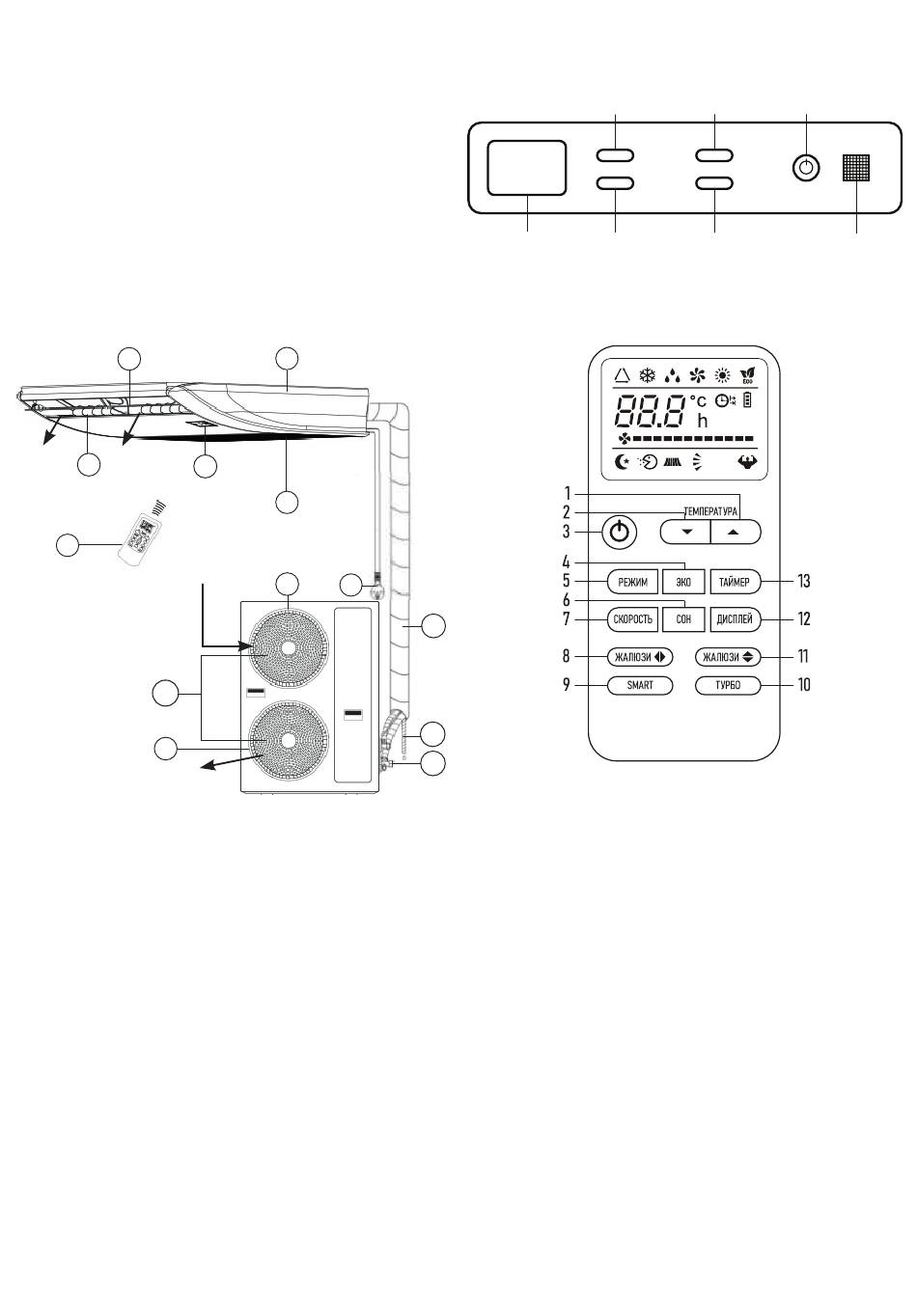

УСТРОЙСТВО СПЛИТ - СИСТЕМЫ
5
1
8
12
1
Внутренний блок
1. Выходное воздушное отверстие
2. Входное воздушное отверстие
3. Лицевая панель
4. Воздушные фильтры
5. Жалюзи
6. Панель внутреннего блока
7. Шнур питания
8. ПДУ
9. Дренажный шланг
10. Трубопровод
Наружный блок
11. Отсечный клапан
12. Решетки выходных воздушных отверстий
4. УПРАВЛЕНИЕ ПРИБОРОМ
ФУНКЦИЯ РУЧНОГО ЗАПУСКА
Если пульт дистанционного управления был утерян или сели бата-
рейки, вы можете воспользоваться кнопкой ручного запуска.
Для этого нажмите кнопку ручного запуска на панели управления.
Сплит-система начнет работать в автоматическом режиме (AUTO). По-
вторное нажатие на кнопку ручного запуска приведет к выключению
прибора.
3
6
4
2 7
УСТРОЙСТВО ПАНЕЛИ ВНУТРЕННЕГО БЛОКА
Индикатор
работы
0.0
Дисплей Индикатор
прогрева/
разморозки
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
10
9
11
1. Кнопка увеличения температуры
2. Кнопка уменьшения температуры
3. Кнопка «ВКЛ/ВЫКЛ»
4. Кнопка «ЭКО»
5. Кнопка «РЕЖИМ»
6. Кнопка «СОН»
7. Кнопка «СКОРОСТЬ»
8. Кнопка «ЖАЛЮЗИ ГОРИЗОНТАЛЬНЫЕ»
9. Кнопка SMART
10. Кнопка «ТУРБО»
11. Кнопка «ЖАЛЮЗИ ВЕРТИКАЛЬНЫЕ»
12. Кнопка «ДИСПЛЕЙ»
13. Кнопка «ТАЙМЕР»
НАЗНАЧЕНИЕ КНОПОК ПДУ
1. КНОПКА УВЕЛИЧЕНИЯ ТЕМПЕРАТУРЫ
Каждое нажатие на кнопку увеличивает значение температуры на
1 °С в диапазоне +16...+31 °С. Заданное значение температуры отобра-
жается на дисплее пульта и на дисплее лицевой панели внутреннего
блока.
Кнопка
Индикатор ручного
таймера запуска
RUN TIMER
DEFROST FAULT
Индикатор
Датчик приема
ошибки
сигнала
2
