5984

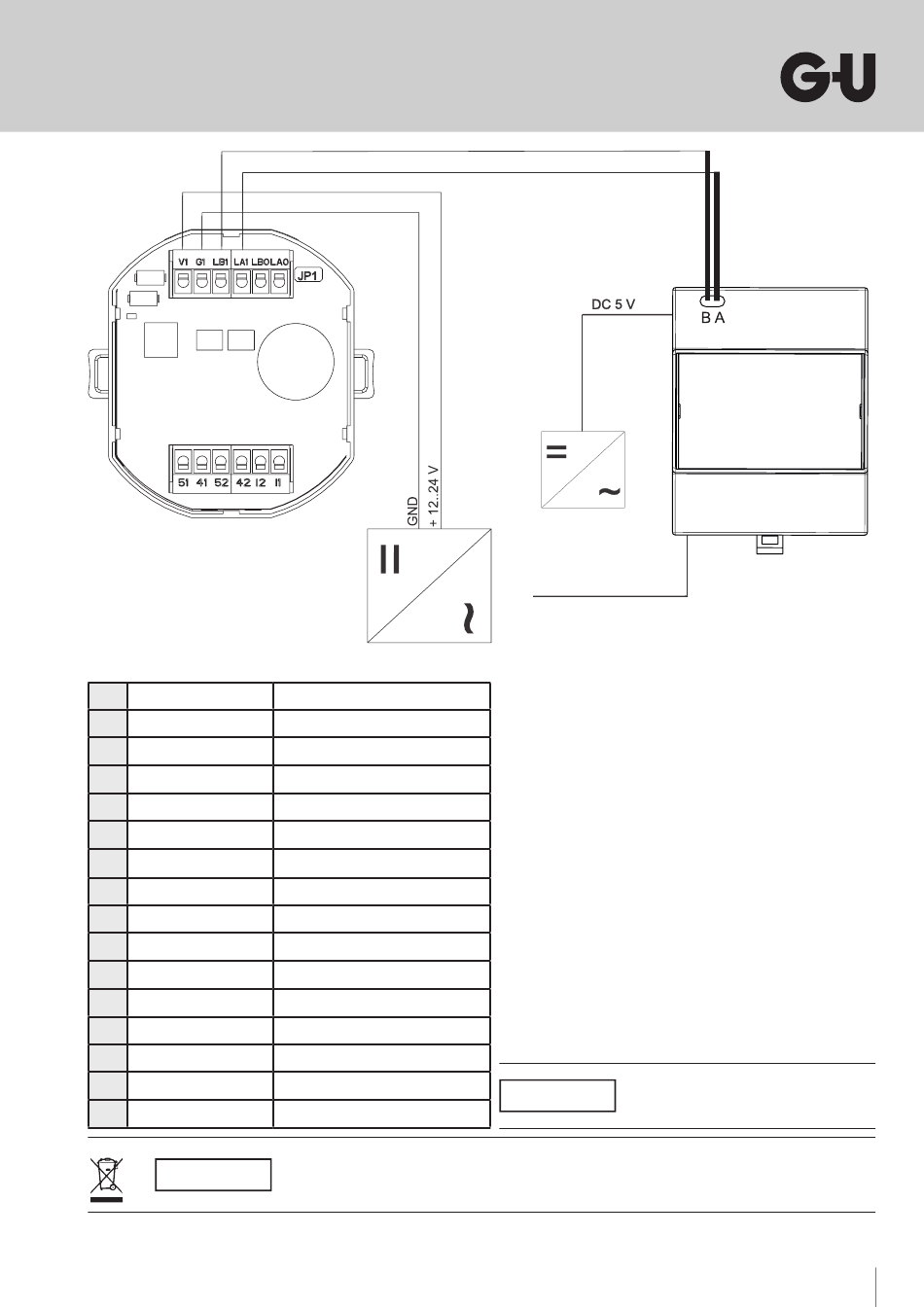

Le cavalier doit être positionné en JP1 sur le terminal d'accès Pro 5984.
V1 Tension d'alimentation + 12 ... 24 V CC
G1 Tension d'alimentation GND
LB1 RS485 B
LA1 RS485 A
LB0 RS485 B
LA0 RS485 A
51 Sortie NO
41 Sortie C
52 Sortie NO
42 Sortie C
I2 Entrée 2
I1 Entrée 1
JP1 Cavalier 1
JP2 Cavalier 2
JP3 Cavalier 3
JP4 Cavalier 4
REMARQUE
En tant que rebut électronique, le produit doit être remis aux points de collecte publics et/ou aux déchetteries de
tri sélectif. L'emballage doit être éliminé séparément.
Connexion BUS 1 B
Connexion BUS 1 A
Connexion BUS 0 B
Connexion BUS 0 A
Sortie relais NO
Sortie relais C
Sortie relais NO
Sortie relais C
+ 12 ... 24 V
+ 12 ... 24 V
Cavalier pour terminaison du BUS 1
Cavalier pour terminaison du BUS 0
Non utilisé
Non utilisé
Les déchets ne doivent pas être éliminés avec les ordures ménagères.
 Conformément aux lois et directives nationales et locales, l'élimination correcte des déchets
doit être effectuée selon le processus de recyclage applicable.
Ethernet/LAN
Pour protéger la sortie de commutation,
REMARQUE
les charges inductives ne doivent être
raccordées qu'avec une diode à roue libre.
B 5361 0005
