BKS ixalo release terminal Pro Installation And Operating Instructions Manual page 15

5984

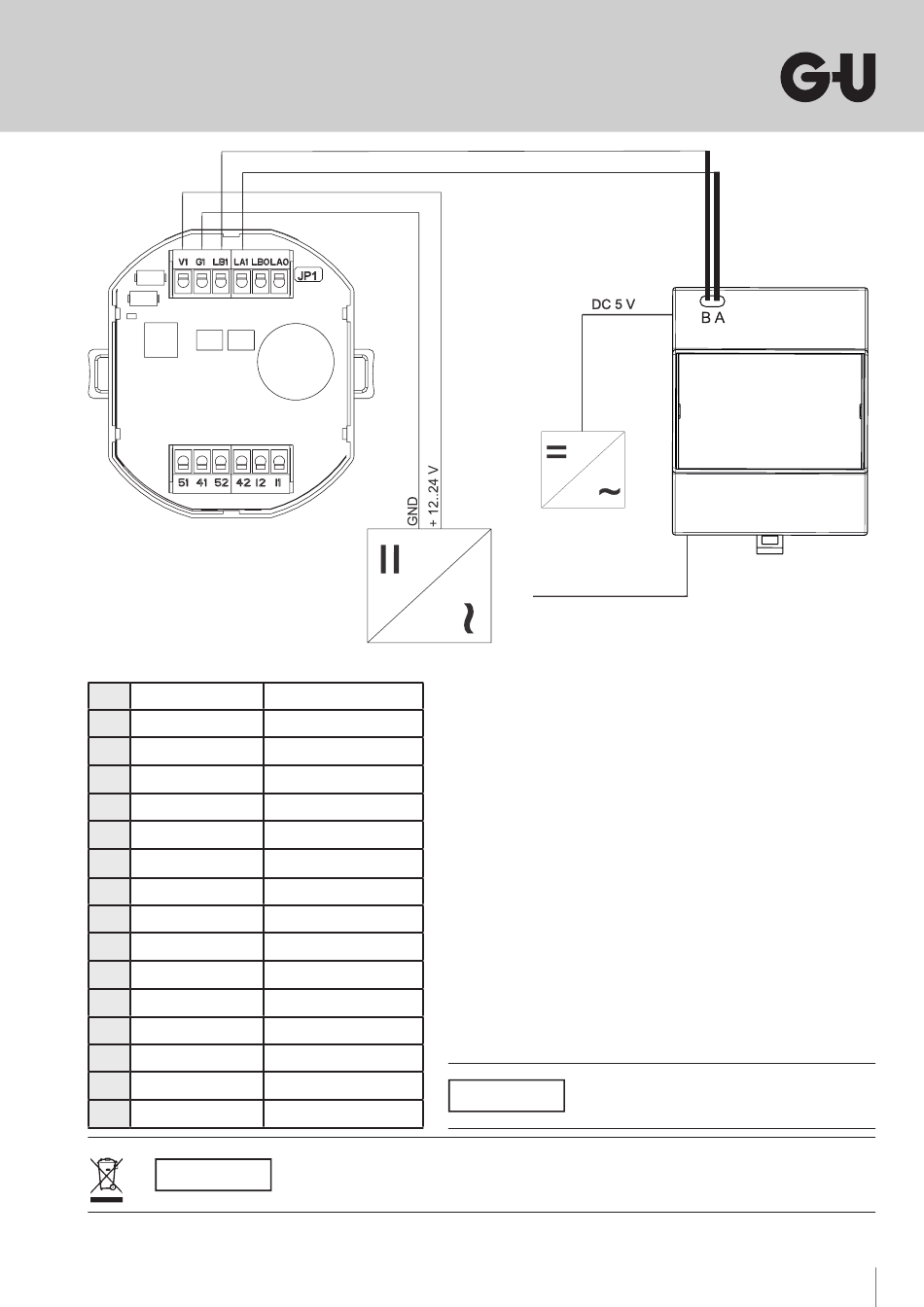

Op de vrijgaveterminal Pro 5984 moet JP1 gesloten zijn.
V1 Stroomvoorziening
G1 Stroomvoorziening
LB1 RS485 B
LA1 RS485 A
LB0 RS485 B
LA0 RS485 A
51 Uitgang NO
41 Uitgang C
52 Uitgang NO
42 Uitgang C
I2 Ingang 2
I1 Ingang 1
JP1 Jumper 1
JP2 Jumper 2
JP3 Jumper 3
JP4 Jumper 4
OPMERKING
Het product is elektronisch afval en moet bij de milieustraat worden afgegeven.
De verpakking dient apart te worden verwijderd.
+12 ... 24 V DC
GND
Aansluiting bus 1 B
Aansluiting bus 1 A
Aansluiting bus 0 B
Aansluiting bus 0 A
Relaisuitgang NO
Relaisuitgang C
Relaisuitgang NO
Relaisuitgang C
+12 ... 24 V
+12 ... 24 V
Jumper afsluiting bus 1
Jumper afsluiting bus 0
Niet gebruikt
Niet gebruikt
Mag niet met het huisvuil worden meegegeven.
 Het product moet volgens de landelijk en plaatselijk geldende wetgeving en richtlijnen als
afval worden verwijderd en gerecycled.
Ethernet/LAN
Ter bescherming van de schakeluitgang mogen
OPMERKING
inductieve belastingen alleen met vrijloopdiode
worden aangesloten.
B 5361 0005
15
