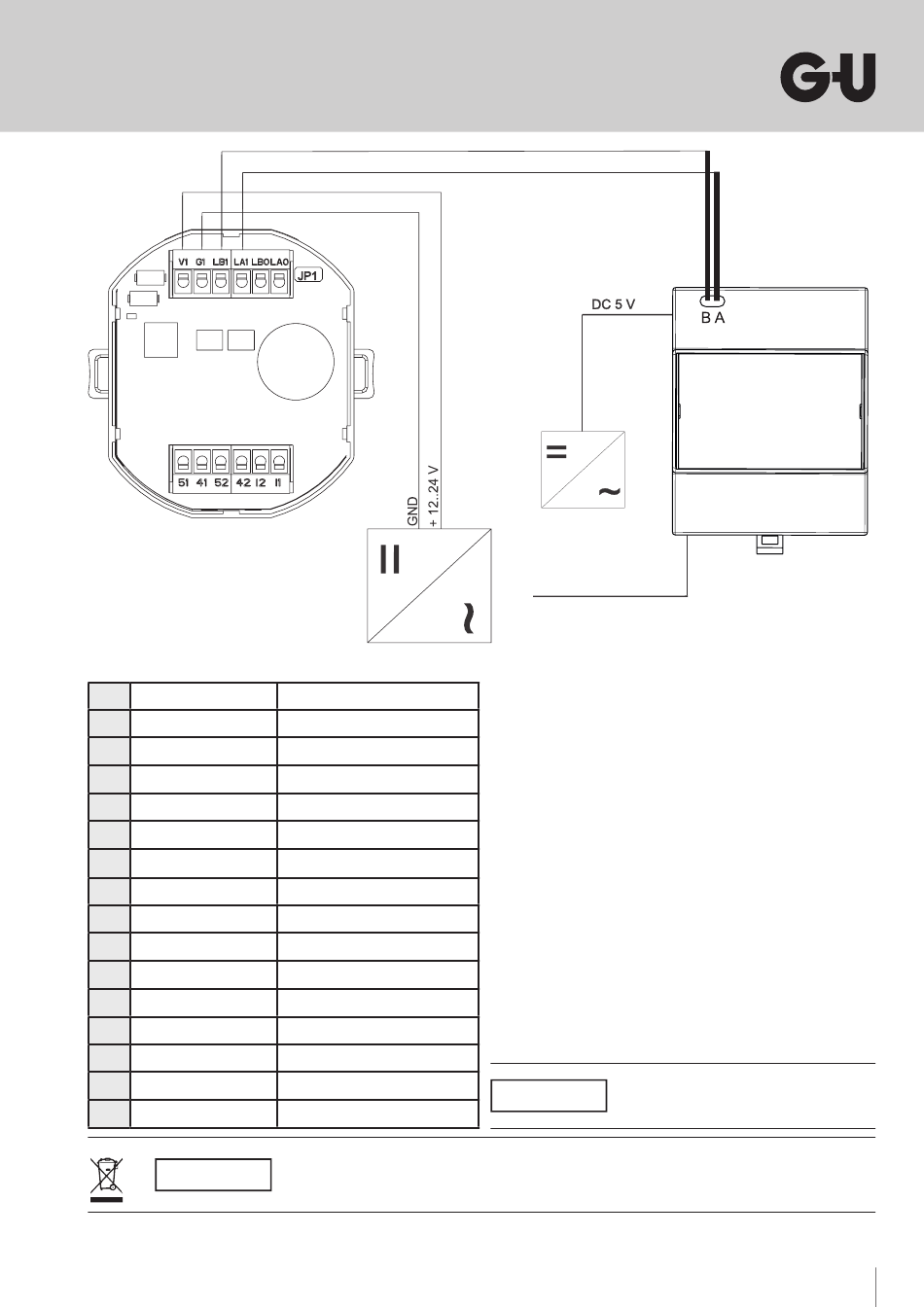

BKS ixalo release terminal Pro Installation And Operating Instructions Manual page 3

5984
Am FGT Pro 5984 muss JP1 geschlossen sein.
V1 Spannungsversorgung
G1 Spannungsversorgung
LB1 RS485 B
LA1 RS485 A
LB0 RS485 B
LA0 RS485 A
51 Ausgang NO
41 Ausgang C
52 Ausgang NO
42 Ausgang C
I2 Eingang 2
I1 Eingang 1
JP1 Jumper 1
JP2 Jumper 2
JP3 Jumper 3
JP4 Jumper 4
HINWEIS
Das Produkt ist als Elektronikschrott an öffentlichen Rücknahmestellen und/oder Wertstoffhöfen zu entsorgen. Die
Verpackung ist separat zu entsorgen.
+12 ... 24 V DC
GND
Anschluss Bus 1 B
Anschluss Bus 1 A
Anschluss Bus 0 B
Anschluss Bus 0 A
Relaisausgang NO
Relaisausgang C
Relaisausgang NO
Relaisausgang C
+12 ... 24 V
+12 ... 24 V
Jumper zur Terminierung Bus 1
Jumper zur Terminierung Bus 0
Not used
Not used
Die Abfallentsorgung ist getrennt vom Hausmüll durchzuführen.
 Gemäß der national und lokal geltenden Gesetze und Richtlinien ist eine ordnungsgemäße
Entsorgung im entsprechenden Recycling-Prozess durchzuführen.
Ethernet/LAN
Zum Schutz des Schaltausgangs dürfen
HINWEIS
induktive Lasten nur mit Freilaufdiode
angeschlossen werden.
B 5361 0005
3
