Manual de instrucciones y de montaje
5984
Terminal de liberación ixalo Pro
5984

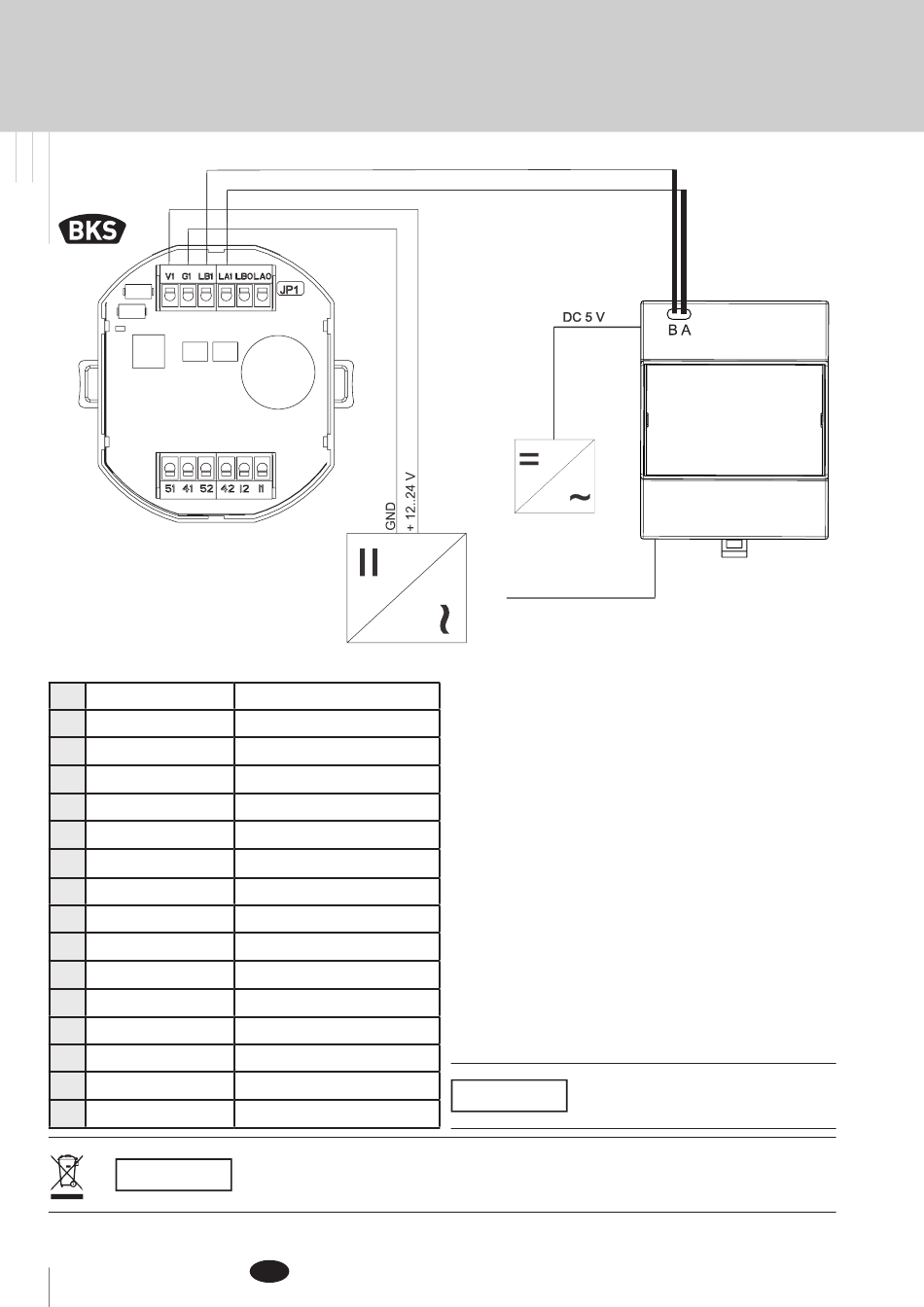

En el terminal de liberación Pro 5984, JP1 debe estar cerrado.
V1 Tension de alimentación +12 ... 24 V CC
G1 Tension de alimentación GND
LB1 RS485 B
LA1 RS485 A
LB0 RS485 B
LA0 RS485 A
51 Salida NO
41 Salida C
52 Salida NO
42 Salida C
I2 Entrada 2
I1 Entrada 1
JP1 Jumper 1
JP2 Jumper 2
JP3 Jumper 3
JP4 Jumper 4
NOTA
El producto se debe desechar como basura electrónica en los puntos de recogida públicos y en los puntos de selección
de residuos reciclables. El embalaje se debe eliminar por separado.
12
Conexión bus 1 B
Conexión bus 1 A
Conexión bus 0 B
Conexión bus 0 A
Salida de relés NO
Salida de relés C
Salida de relés NO
Salida de relés C
+12 ... 24 V
+12 ... 24 V
Jumper para la terminación del bus 1
Jumper para la terminación del bus 0
Sin uso
Sin uso
La recogida de los desechos se realiza por separado del resto de la basura doméstica.
 De acuerdo con la legislación y las directivas nacionales y locales vigentes, es necesario realizar
una correcta eliminación en el proceso de reciclaje correspondiente.
ES
Ethernet/LAN
Para la protección de la salida de conmu-
NOTA
tación, solo se pueden conectar cargas
inductivas con diodo de rueda libre.
