Montage- und Bedienungsanleitung
5984
ixalo-Freigabeterminal Pro
Sicherheitshinweise
„
Die jeweils lokal geltenden Montage- und Installationsbestimmungen, Richtlinien und Vorschriften sind einzu-
halten. Das gilt insbesondere für VDE-Richtlinien und Vorschriften, z. B. DIN VDE 0100 und IEC 60364.
„ Bei unsachgemäßem Einsatz, Montage und Installation sowie bei Verwendung von nicht originalen Zubehörtei-
len wird keine Haftung übernommen!
„ Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Pro-
dukts nicht gestattet.
„ Vor jeder Montage, Reparatur, Wartungs- oder Einstellarbeit sind alle zugehörigen Netzteile spannungslos zu
schalten und gegen unbeabsichtigtes Wiedereinschalten abzusichern.
„ Bei Schäden, welche durch Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch!
Für Folgeschäden wird keine Haftung übernommen!
Bitte geben Sie das Dokument an den Benutzer weiter!
Technische Daten
Allgemeine Beschreibung
Umweltbedingungen
Betriebsspannung
Empfohlene Netzteile
Stromaufnahme
Max. Länge RS485-Bus
Relaisausgang
Datenübertragung
Transponder
Master
Abmessungen
Zertifizierung

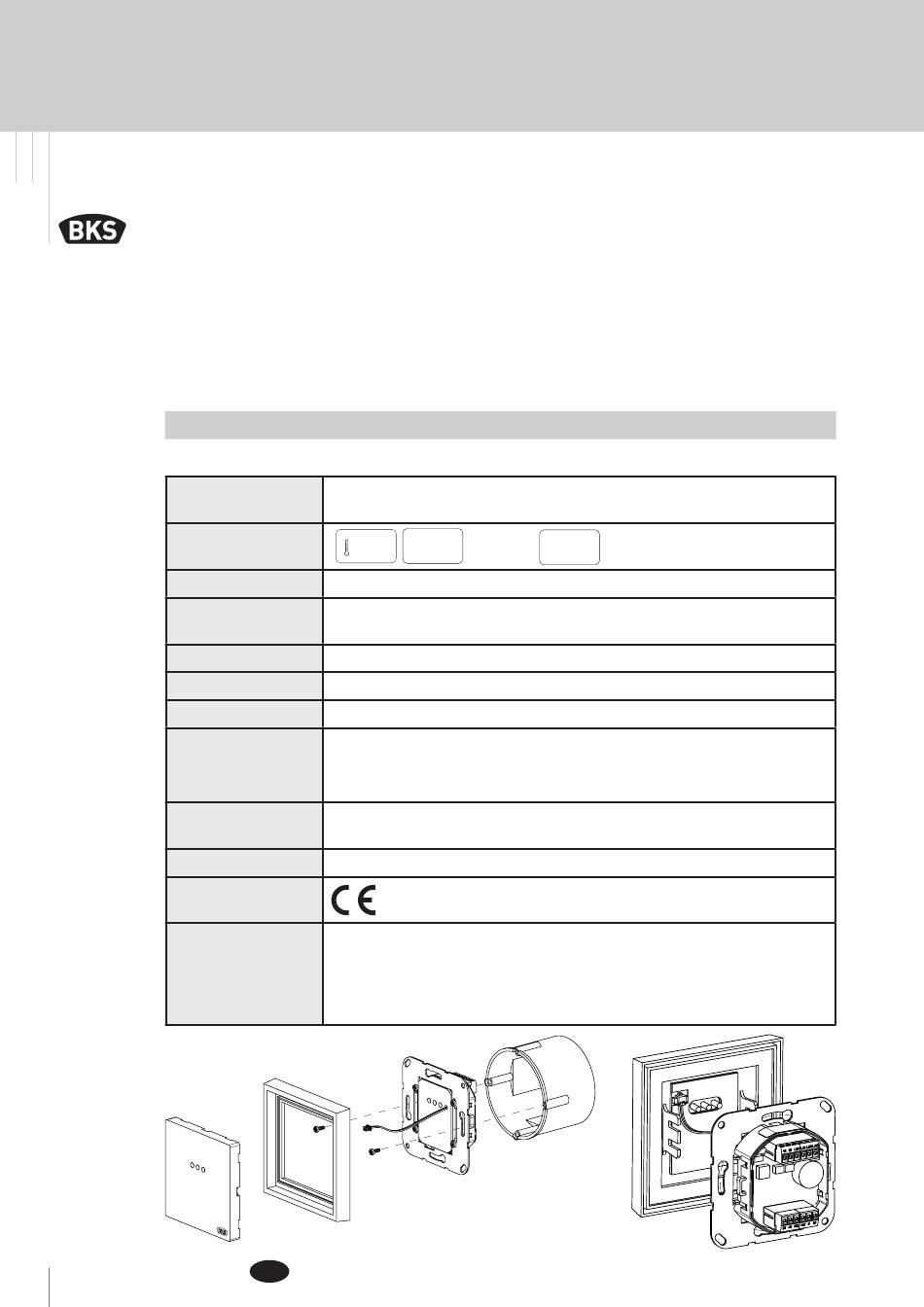

Installation
2
Mit dem ixalo-Freigabeterminal Pro (FGT Pro) können Programmierdaten, Tagesfreigaben
und Ereignisse zwischen dem KeyManager und RFID-Transpondern ausgetauscht werden.
+55°C
IP20
°C
-20°C
12 ... 24 V DC (-15 %/+10 %)
„
B 5494 0013 (steckerfertig)
„ B 5570 0403 oder B 5570 0404 (Tragschienenmontage)
80 mA
1000 m
Kontaktbelastbarkeit 0,5 A bei 30 V DC
„ ®
MIFARE DESFire
„ MIFARE Classic
„ Daten sind mit AES-128 verschlüsselt
* MIFARE DESFire and MIFARE Classic are registered Trademarks of NXP B. V
„ RFID-Transponder 5931 | 5932 | 5934 | 5935 | 5937 | 5938
„ System-Master-Karte 5930 für RFID
44x75x29 mm
Die Zertifikate finden Sie auf www.g-u.com.
Der Installationsort ist so zu wählen, dass mögliche Störquellen (Netzteile, RFID-
Leser usw.) keinen Einfluss auf das Gerät haben. Um ausreichenden Raum für das
Anschlusskabel zu erhalten, empfehlen wir tiefe Unterputzdosen (61 mm).
Kabelempfehlung: J-Y(ST)Y 4x2x0,8 mm.
Der Antennenstecker ist in die entsprechende Buchse einzustecken, siehe unten.
DE
optional mit Dichtmanschette B 5858 0005
IP44
®*
(min. 2 kB freier Speicher auf Transponder erforderlich)
®*
(1 kB und 4 kB Transponder)
.
11.2023 | 26894E | Designed in Germany
