iGuzzini WOW SMALL Manual page 14

Serrare a fondo
Tighten firmly
Enroscar en firme
Serrare a fondo
Tighten firmly
Enroscar en firme
2
25 Nm
1
25
1
3
Serrare a fondo
Tighten firmly
Enroscar en firme
37
37 Nm
4
4

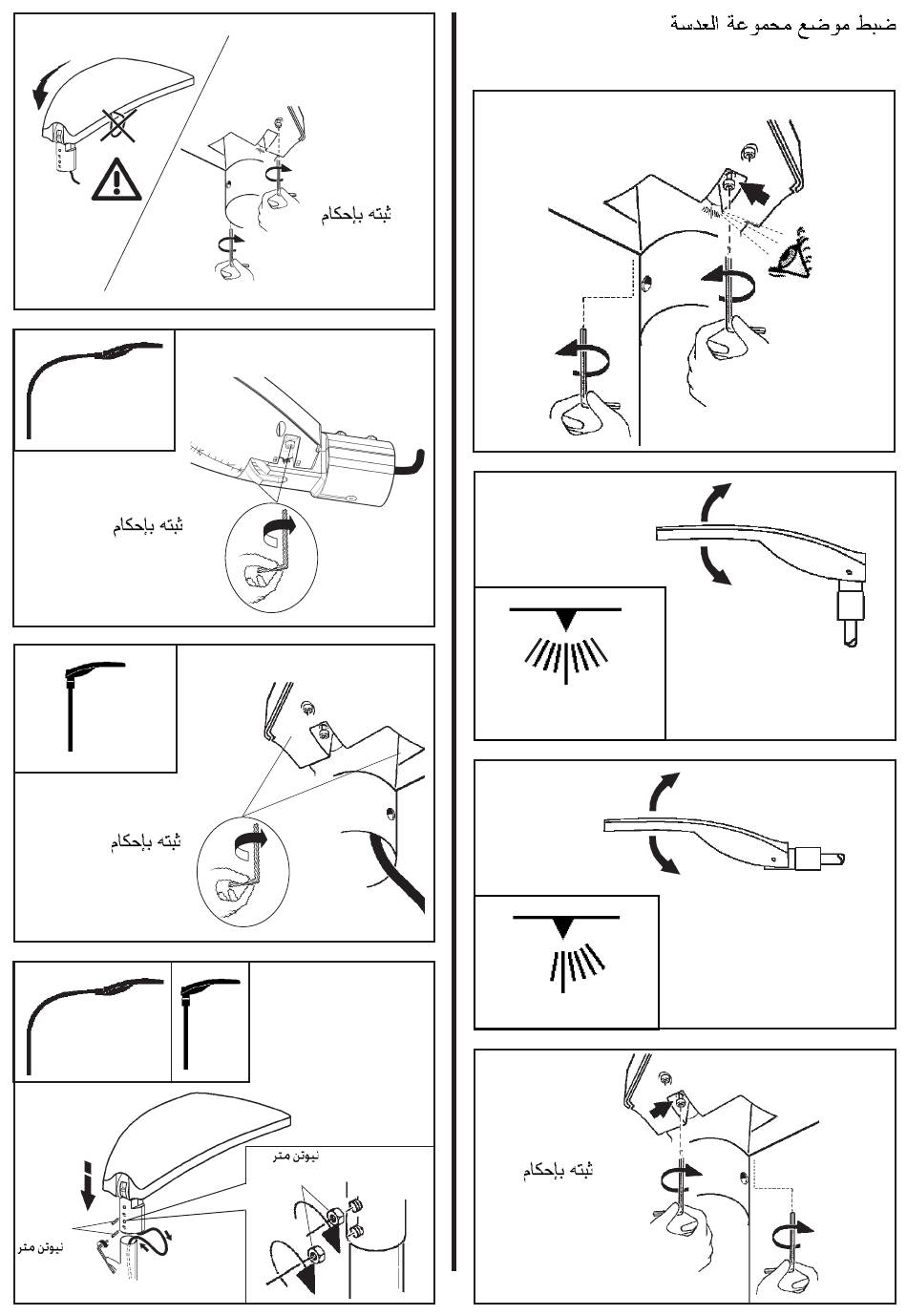

ORIENTAMENTO DEL VANO OTTICO
ADJUSTING THE POSITION OF THE OPTICAL ASSEMBLY
ORIENTABILIDAD DE LA OPTICA
5°
n°4 x n°4 x
20° 20°
0°
5°
20°
5°
n°4 x
n°1 x
20°
5°
0°
Serrare a fondo
Tighten firmly
Enroscar en firme
5
20°
20°
5°
5°
