Turn-Reck Solo H1.00

BBPE040.1A

Need help?

Do you have a question about the Turn-Reck Solo H1.00 and is the answer not in the manual?

Questions and answers

Summary of Contents for BOERPLAY Turn-Reck Solo H1.00

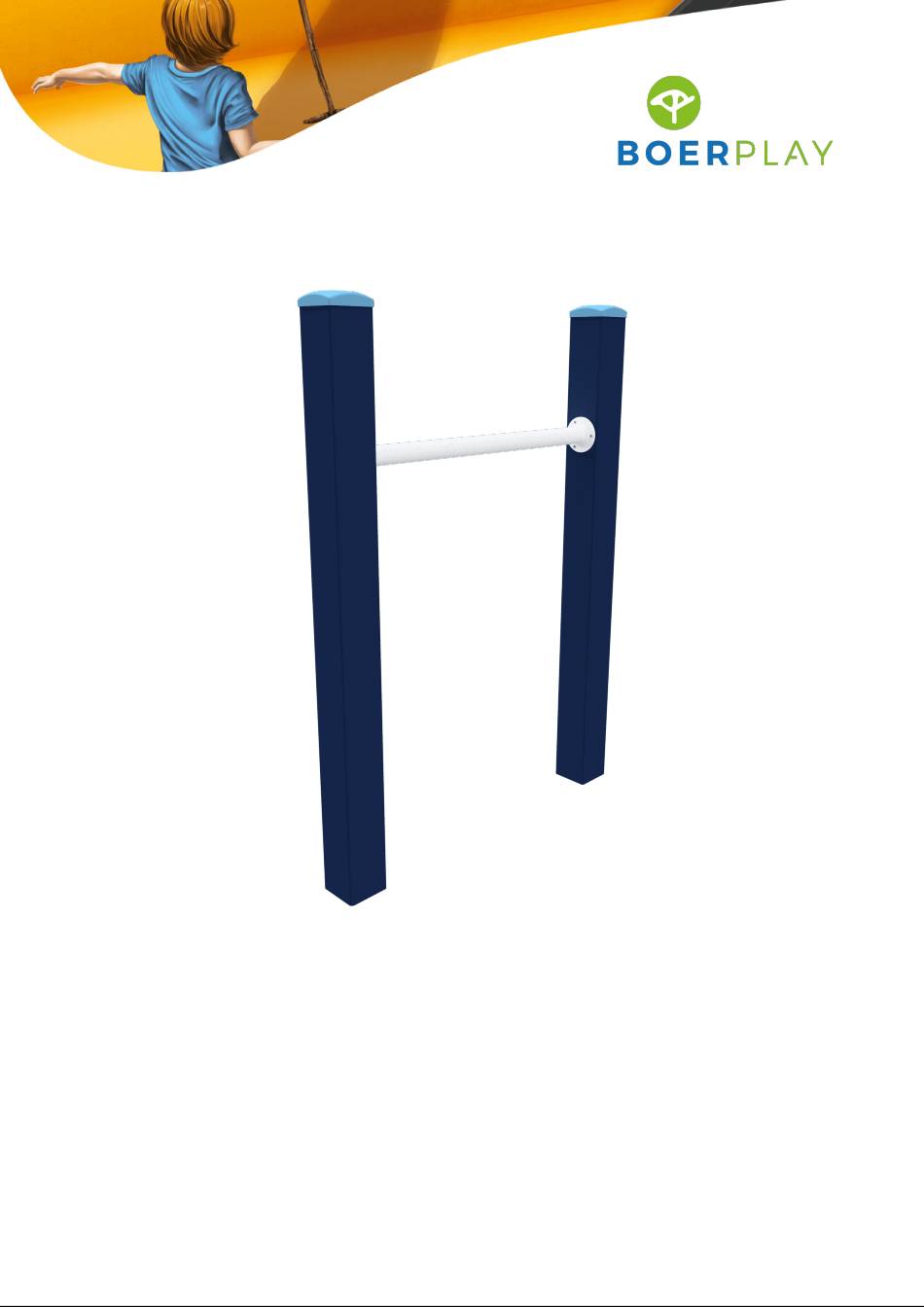

Page 1 Turn-Reck Solo H1.00 BBPE040.1A...
Page 2 0,10 m 0,05 m 0,00 m 1,27 m 1,00 m Typeplaatje Identification plate 0,00 m Benaming TOE BBP 040 1A Duikel solo Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Hoofdafmetingen Main dimensions 29-6-2017 Date SPEELTOESTELLEN...
Page 3 3,00 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE BBP 040 1A Duikel solo Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 29-6-2017 Date SPEELTOESTELLEN...
Page 4 3,80 m 0,55 m 0,80 m 0,55 m 0,25 m Grondmarkering Ground level marker 0,50 m Benaming TOE BBP 040 1A Duikel solo Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Bodemplan Groundplan 29-6-2017 Date SPEELTOESTELLEN...
Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en duikelbuis aan - The main dimensions indicate the dimensions of the posts tumbling bar - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
Page 6 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE040.1A Gerätename Turn-Reck Solo H1.00 Maximale Fallhöhe 1,0 m Baujahr 2023 Zertifikat 133368 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
Page 7 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
Page 8: Wartung
Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
Page 9 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
Page 12 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Lamellenstop Rond 6 Staander 1,75m Duikel Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD BBP 024 A Aanbouwduikel 1,1 m Title Tekening Opmerking Boer Basic play Drawing Comment BOER...
