Kletteranlage
BBPE070.4H

Advertisement

loading
Need help?

Need help?

Do you have a question about the BBPE070.4H and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY BBPE070.4H

Summary of Contents for BOERPLAY BBPE070.4H

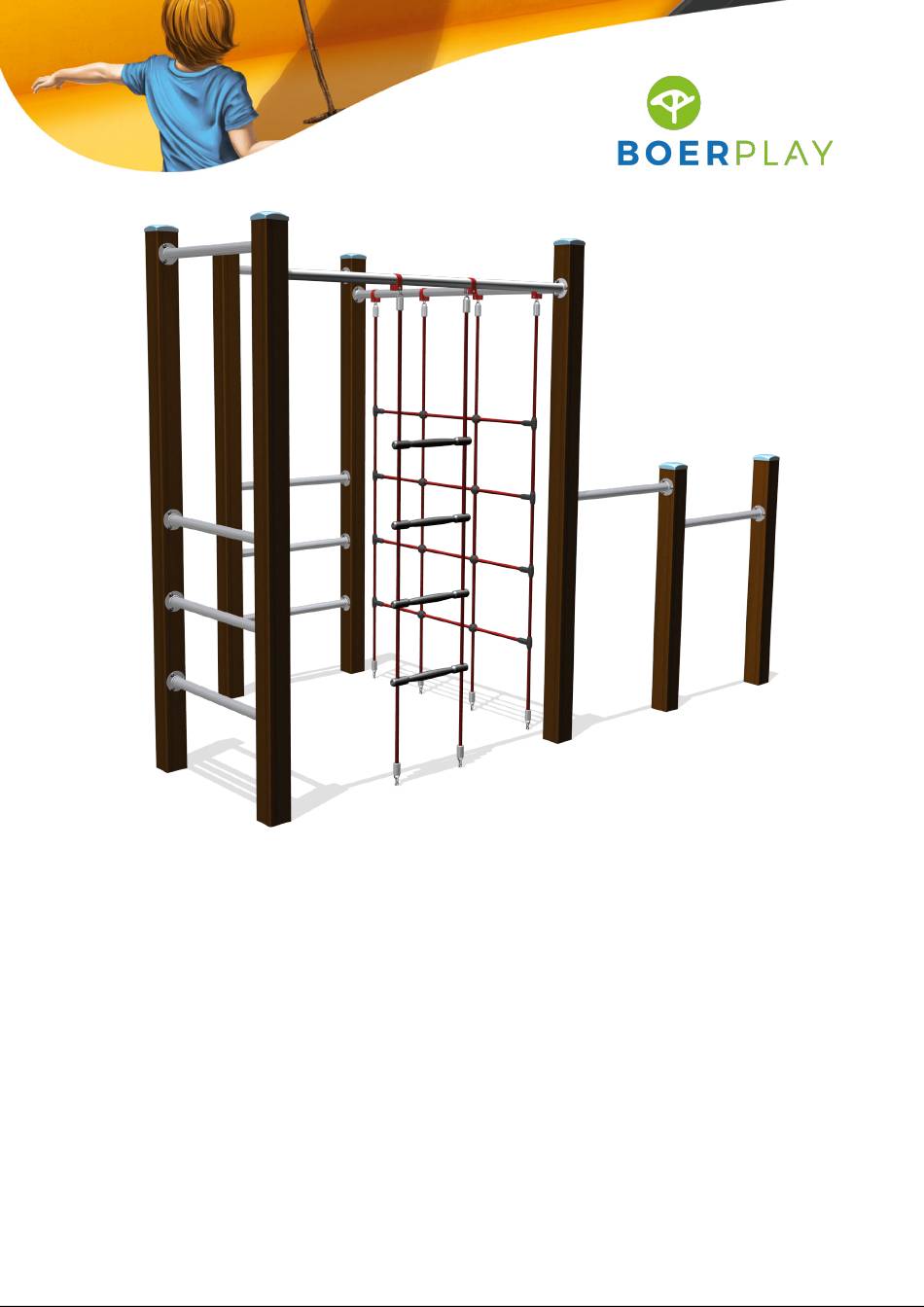

  • Page 1 Kletteranlage BBPE070.4H...
  • Page 2 0,00 m 0,05 m 0,85 m 1,65 m 1,70 m 2,32 m 1,27 m 0,00 m Benaming TOE BBP 070 4H Klimtoestel Title Tekening Opmerking Boer Basic Play Drawing Comment Datum Afmetingen Dimensions 21-2-2017 Date...
  • Page 3 5,24 m 6,24 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE BBP 070 4H Klimtoestel Title Tekening Opmerking Boer Basic Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 21-2-2017 Date...
  • Page 4 1,50 m 0,80 m 0,79 m 0,80 m 0,80 m 0,55 m 1,01 m 0,30 m 0,50 m Grondmarkering Ground level marker 0,50 m Benaming TOE BBP 070 4H Klimtoestel Title Tekening Opmerking Boer Basic Play Drawing Comment Datum Bodemplan Groundplan 21-2-2017 Date...
  • Page 5 Geleverde modules: Supplied modules: See table Zie tabel Montageinstructie: Assembly instruction: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de detailtekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
  • Page 6 2,32 m 2,14 m 1,27 m 1,19 m 1,14 m 0,99 m 0,79 m 0,44 m 0,00 m Voor (Front) 2,32 m 2,24 m 2,14 m 1,14 m 0,79 m 0,44 m 0,00 m Rechts (Rigth) Benaming TOE BBP 070 4H Klimtoestel Title Tekening...
  • Page 7 2,32 m 2,24 m 2,14 m 1,19 m 1,14 m 0,99 m 0,79 m 0,44 m 0,00 m Achter (Back) 2,32 m 2,24 m 2,14 m 1,14 m 0,79 m 0,44 m 0,00 m Links (Left) Benaming TOE BBP 070 4H Klimtoestel Title Tekening...
  • Page 8 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE070.4H Gerätename Kletteranlage Maximale Fallhöhe 1,5 m Baujahr 2023 Zertifikat 133845 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 10: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 13 Type Progr. Bew. Rev. Benaming Volgnr Opmerking SCHROEF 5 x 50 Staander glijbaan Boer Basic Play Voetplaat 100 x 100 Benaming MOD BBP 048 H Staander 1,45m Title Tekening Opmerking Boer Basics Drawing Comment BOER Datum Samenstelling module Assembly module 14-3-2016 Date SPEELTOESTELLEN...
  • Page 14 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 15 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 17 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 KST.ROR.006.000 BSR.014.005.052 BSR.002.005.050 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 18 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 SNT.BBP.003.xxx BSR.030.006.002 SME.BBP.077.xxx BSR.025.006.030 BSR.025.006.030 BSR.030.006.002 BSR.011.006.012 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 19 Detail C (4x) 40 mm BSV.020.006.040 BSV.035.006.020 C (4x) BSV.035.006.020 KST.APL.146 BSV.010.006.006 KST.APL.146 BSV.020.006.040 BSV.010.006.006 BSV.035.006.020 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 20 Type Progr. Volgnr Bew. Rev. Benaming Opmerking SCHROEF 5 x 50 Staander 1,75m Duikel Paalkap 100x100 Aluminium Voetplaat 100 x 100 Benaming MOD BBP 024 H Aanbouwduikel 1,1 m Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Samenstelling module Assembly module 22-12-2015 Date SPEELTOESTELLEN...
  • Page 21 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Borgdopmoer M6 - RVS A2-70 Zeskantmoer M6 - VZ 8.8 Zeskantbout ISO 4014 M6 x 50 - VZ 8.8 Veiligheids Bout Pin-Torx - RVS A2-70 SLUITRING RVS M6 M6 - VZ 8.8...
  • Page 22 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 23 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
