BOERPLAY BBPE038.8H Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Multischaukel Überwurfschutz H2.04
BBPE038.8H

Advertisement

loading
Need help?

Need help?

Do you have a question about the BBPE038.8H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY BBPE038.8H

Summary of Contents for BOERPLAY BBPE038.8H

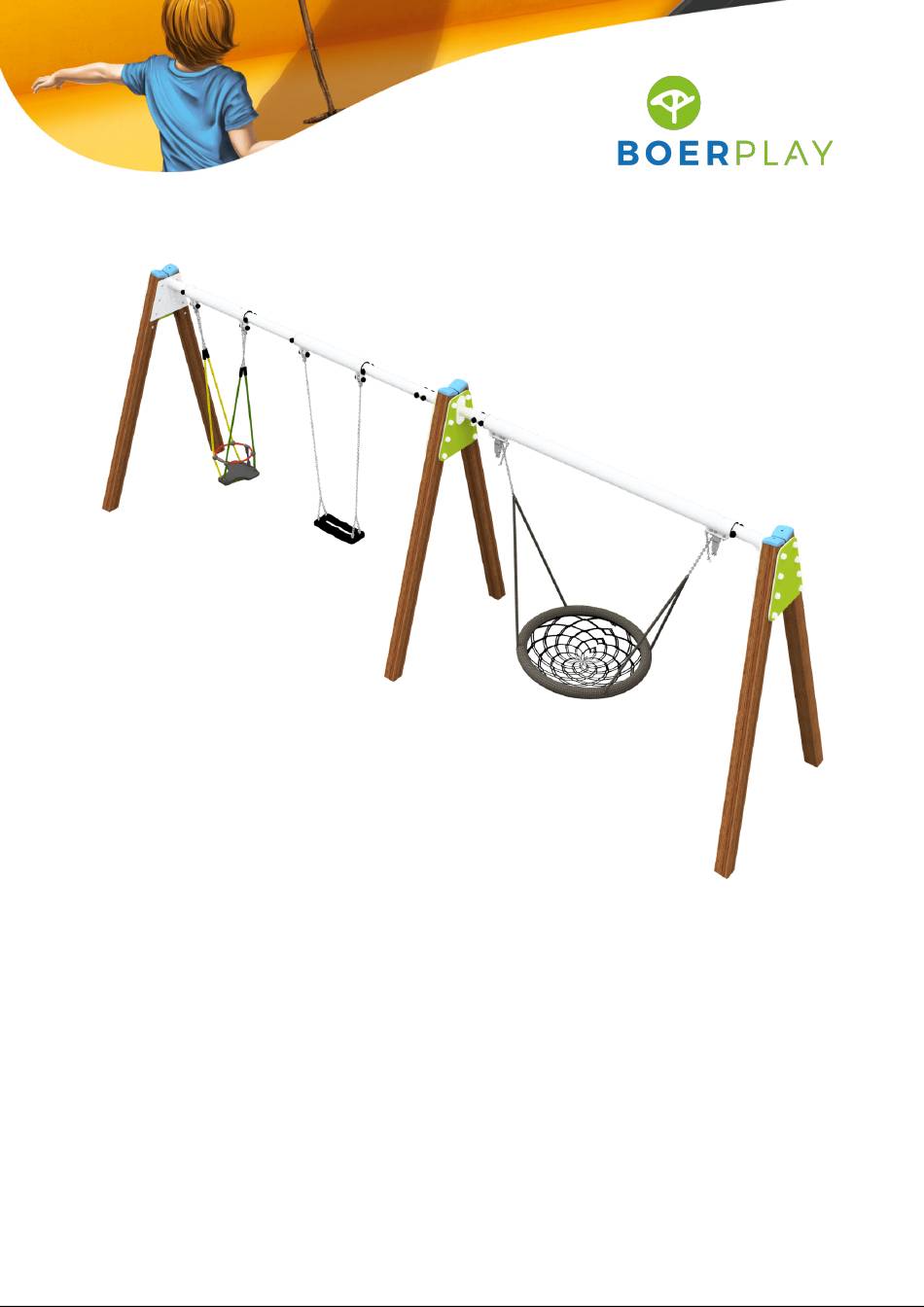

  • Page 1 Multischaukel Überwurfschutz H2.04 BBPE038.8H...
  • Page 2 0,00 m 0,70 m 1,40 m 2,18 m 2,04 m 0,00 m > 0,40 m > 0,35 m Benaming Tweebeuksschommel TOE BBP 038 8H Title Tekening Opmerking Boer Basic Play Drawing Comment Datum Hoofdafmetingen Main dimensions 1-12-2023 Date...
  • Page 3 0,88 m 0,88 m 1,13 m 2,98 m 2,25 m 5,66 m 7,08 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming Tweebeuksschommel TOE BBP 038 8H Title Tekening Opmerking Boer Basic Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone...
  • Page 4 0,36 m 3,48 m 2,97 m 0,26 m 0,30 m Grondmarkering Ground level marker 0,53 m 0,51 m Benaming Tweebeuksschommel TOE BBP 038 8H Title Tekening Opmerking Boer Basic Play Drawing Comment Datum Bodemplan Groundplan 1-12-2023 Date...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
  • Page 6 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE038.8H Gerätename Multischaukel Überwurfschutz H2.04 Maximale Fallhöhe 1,3 m Baujahr 2024 Zertifikat 066453 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 7 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 8: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 9 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 11 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgmoer M10 - RVS A2-70 M10 x 70 - RVS A2-70 Zeskantbout SLUITRING Schommelscharnier RVS A2-70 Zwart Zitje CNK + bevm Lagerring BBP Schommel Donut zwart Beschermdop M10-M12 Dop zwart Beschermdop M10-M12 Schommelketting 5mm Met vork 1,45 m UBP Schommelbuis Schommel dubbel...
  • Page 12 A ( 1 : 5 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 M10 x 25 - RVS A2-70 Zeskantbout SLUITRING D-sluiting 5 MM RVS RVS A2-70 Scharnier dubbel NORMAAL Vogelnest Ø1,0 m balk 2,5 m Lagerring BBP Schommel RING...
  • Page 13 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 180 - VZ 8.8 Zeskantbout ISO 4014 M10 x 160 - VZ 8.8 SLUITRING M10 VZ 100x30x14 Afstandsbus Donut wit...
  • Page 14 9 11 9 11 Type Progr. Bew. Rev. Benaming Volgnr. Opmerking 5 x 50 - RVS A2-70 Schroef Assy Borgmoer M10 - VZ 8.8 ZESKANT MOER Zeskantbout ISO 4014 M10 x 100 - VZ 8.8 Slotbout M10 x 145 - VZ 8.8 Slotbout M10 x 135 - VZ 8.8 SLUITRING...
  • Page 15 M10 - RVS A2-70 Zeskantbout M10 x 70 - RVS A2-70 SLUITRING Schommelscharnier RVS A2-70 Peuterschommel Peuterzitje Lagerring BBP Schommel Beschermdop M10-M12 Donut zwart Beschermdop M10-M12 Dop zwart UBP Schommelbuis Schommel dubbel MOD BBP 680 G © Copyright BOERplay 28-3-2022 Revision:...
  • Page 16 9 12 9 12 Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Schroef Assy 5 x 50 - RVS A2-70 Borgmoer M10 - VZ 8.8 ZESKANT MOER Zeskantbout ISO 4014 M10 x 100 - VZ 8.8 Slotbout M10 x 145 - VZ 8.8 Slotbout M10 x 135 - VZ 8.8 SLUITRING...
