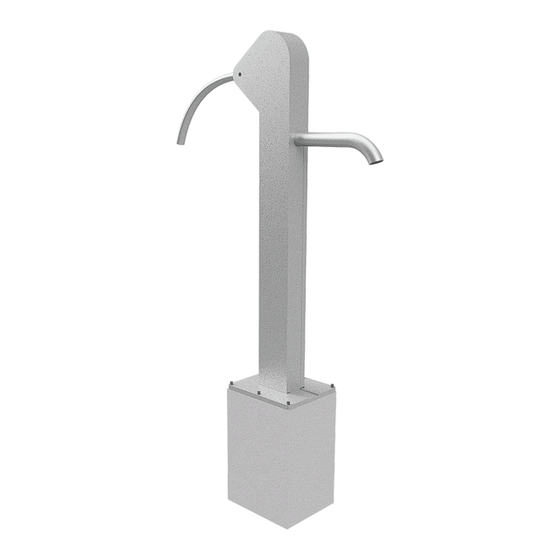

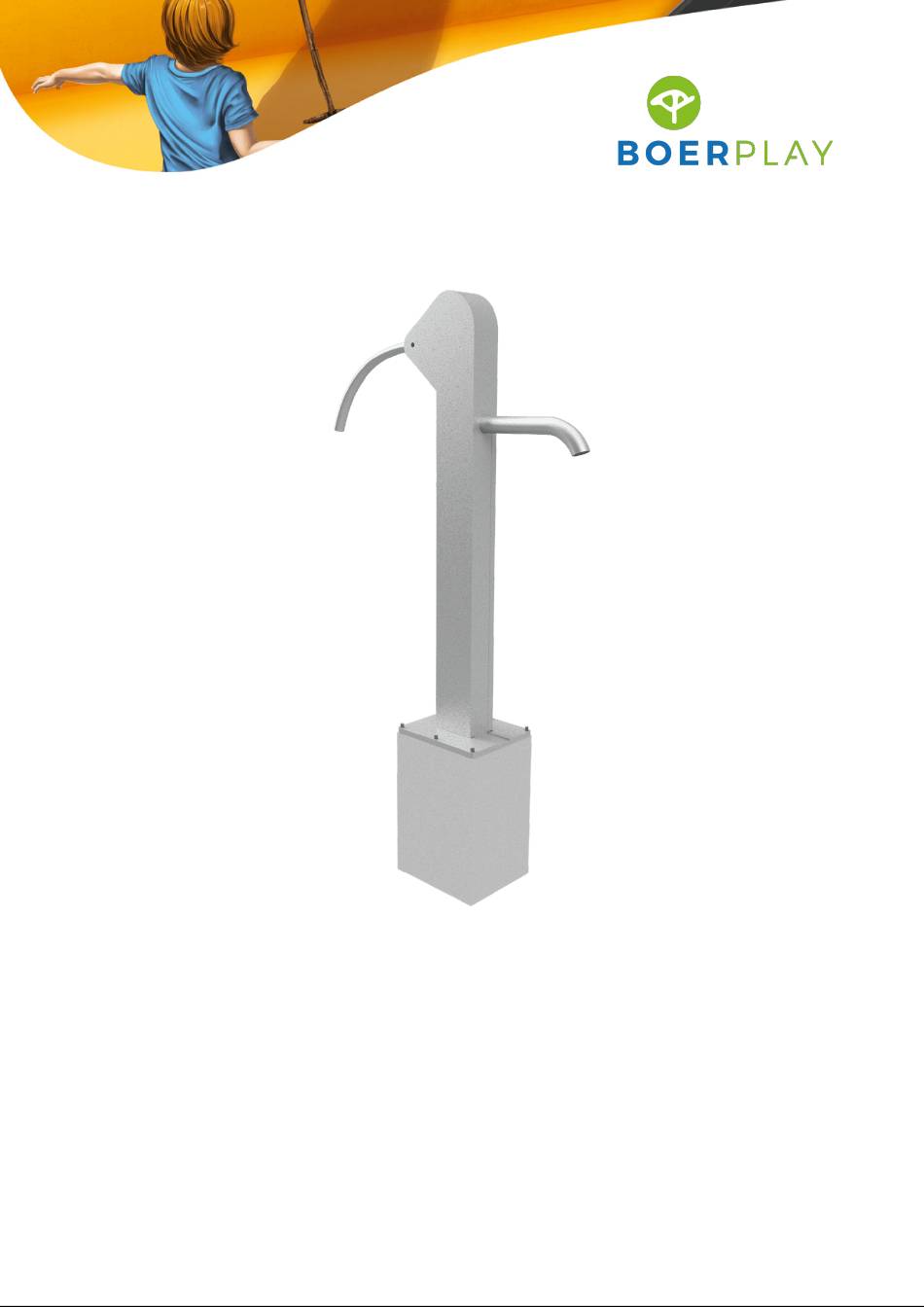

- Page 1 Pump on concrete block ( Drinking water connection ) PSTE801.005-LWA...
-
Page 2: Main Dimensions
Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales PST 801 005-LWA © Copyright BOERplay 13-1-2023 Revision:... - Page 3 Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles 3,40 m PST 801 005-LWA © Copyright BOERplay 13-1-2023 Revision:...
- Page 4 Bodemplan Bodenplan Plan de superficie Plan de surface 2,20 m 1,87 m Grondmarkering Ground level marker PST 801 005-LWA © Copyright BOERplay 13-1-2023 Revision:...
- Page 5 3 - Check the dimensions of the safety area compared to the play equipment Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 003-03 Poer voor MH2O pomp Voor puls en leiding MH2O Pomp los Handleidin MH2O leidingwater TOE PST 801 005-LWA © Copyright BOERplay 13-1-2023 Revision:...
- Page 6 LOGBOOK Type indication Adventure Play Article number PSTE801.005-LWA Product Name Pump on concrete block ( Drinking water connection ) Maximum fall height 0,5 m Construction year 2023 Certificate 051487 Inspection body TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son...
- Page 7 LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...
-
Page 8: Inspection And Maintenance Intervals
Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear. - Page 9 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.
- Page 11 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking MH20 LWA pomp Hoog versie MOD PST 013 296 © Copyright BOERplay 29-3-2023 Revision:...
- Page 12 Montagehandleiding tbv. handpomp HP02 Deze handleiding is geschreven om u te begeleiden bij de montage van de Mh2o handpomp type HP02, geschikt voor aansluiting op een waterleiding. Handleidingen van andere Mh2o producten kunt u vinden op www.mh2opompen.nl Voorbereiding: Wij gaan er bij deze montagehandleiding vanuit dat de locatie van de pomp al volledig ingericht is om de pomp te kunnen plaatsen.
-
Page 13: Montage
Montage: 1. Wikkel het schroefdraad van de kraan in met PTFE-tape, wikkel rechtsom en gebruik minimaal 3 lagen. Draai het zwarte ge- deelte van de meegeleverde knelkoppeling stevig met de hand vast op de kraan. Gebruik eventueel een waterpomptang maar borg de kranen in dat geval geval zodat deze niet verdraaien. - Page 14 5. Pak nu het chassis, en zet deze over de toevoerleiding heen. Verzeker u ervan dat de toevoerleiding in het zwarte gedeelte van de snelkoppeling schuift. Geleid deze met uw handen en duw de koppeling en chassis zo ver mogelijk over de slang. Als u correct gemeten heeft staat het chas- sis nu stevig op de voetplaat.
