Plateforme avec pompe
(raccordement à l'eau souterraine)
PSTE801.002

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE801.002 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PSTE801.002

Summary of Contents for BOERPLAY PSTE801.002

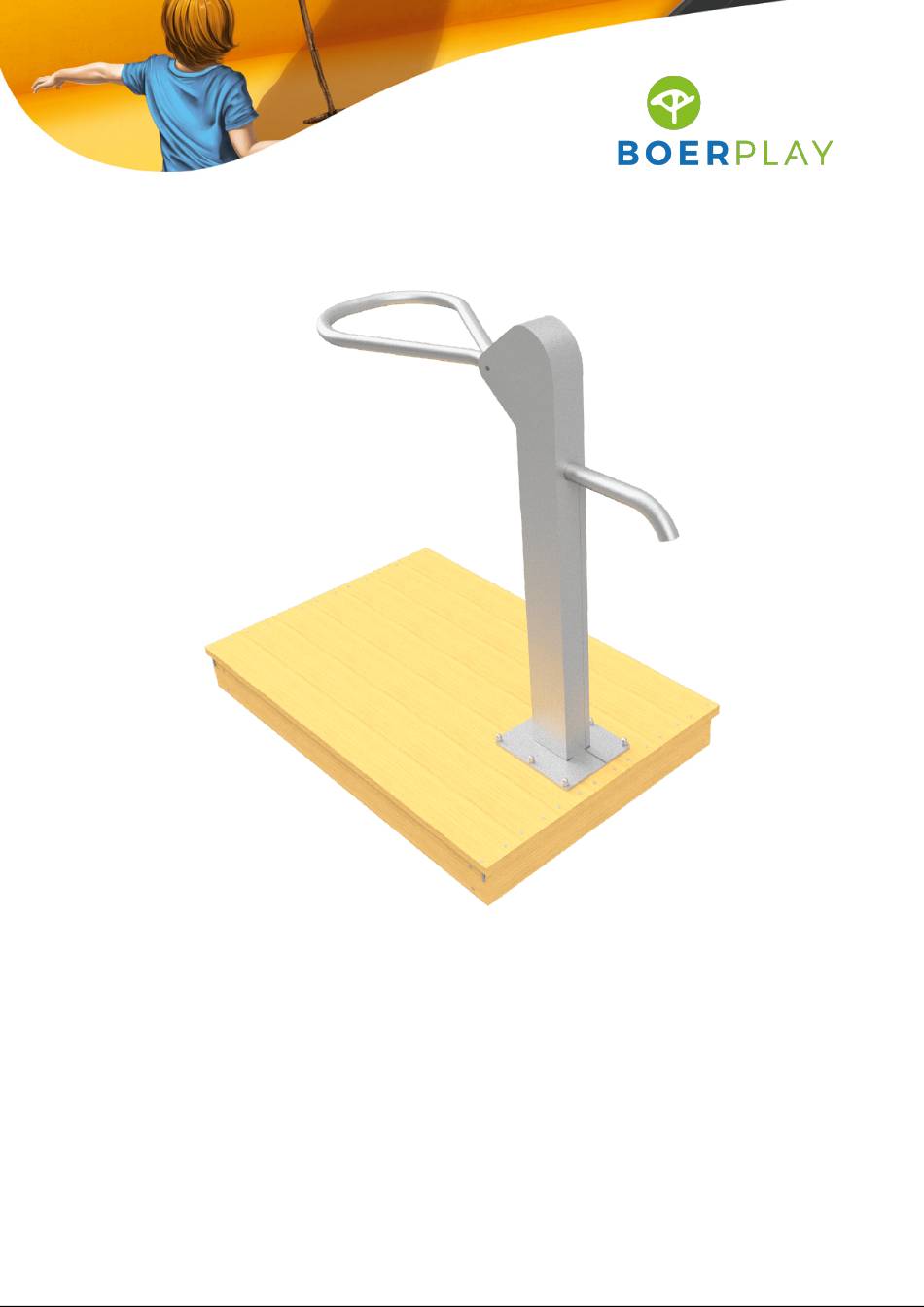

  • Page 1 Plateforme avec pompe (raccordement à l'eau souterraine) PSTE801.002...
  • Page 2 1,48 m 1,30 m 1,35 m 0,23 m 0,00 m Benaming Water combinatie TOE PST 801 002 Title Tekening Opmerking Pomp Drawing Comment Datum Afmetingen Dimensions 8-12-2022 Date...
  • Page 3 4,30 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming Water combinatie TOE PST 801 002 Title Tekening Opmerking Pomp Drawing Comment Datum Obstakelvrije zone Obstacle free zone 8-12-2022 Date...
  • Page 4 2,15 m 2,15 m 1,28 m Grondmarkering Ground level marker 0,72 m Benaming Water combinatie TOE PST 801 002 Title Tekening Opmerking Pomp Drawing Comment Datum Bodemplan Groundplan 8-12-2022 Date...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections Montagevolgorde: Assembly sequence:...
  • Page 6 JOURNAL DE BORD Type d'indication Adventure Play Numéro d'article PSTE801.002 Nom d'article Plateforme avec pompe (raccordement à l'eau souterraine) Hauteur de chute maximale n.v.t. Année de construction 2023 Certificate 064752 Autorité d'inspection TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son...
  • Page 7 N° de tél.: _______________________________________________________...

  • Page 8: Inspection Et Entretien

    JOURNAL DE BORD Inspection et entretien Date Temps Nom de Nom de Inspection Inspection l’opérateur de Défauts trouvés Pièces à remplacer l'inspecteur entretien entretien maintenance Accidents Mesures prises en Date de Âge de la Cause probable de Blessure corporelle survenue réponse à...

  • Page 9: Maintenance

    Intervalles d'inspection et de maintenance Mois entre N° Inspection Maintenance inspections Vérifiez la stabilité de l'équipement, les joints Fixez les pièces manquantes et les et les pièces manquantes. Vérifiez les boulons, joints, appliquez du produit de les vis et les écrous pour absence ; des fixation manquant et remplacez des bourrages, de la corrosion et de l'usure.
  • Page 10 Remarques 1. En cas d'utilisation intensive, tous les points nécessitent de l’attention additionnelle. 2. Des conditions météorologiques extrêmes et l’emplacement peuvent nécessiter une fréquence d'inspection plus élevée. Discutez-les avec le fournisseur. 3. Des sites sensibles au vandalisme nécessitent des inspections plus strictes, éventuellement quotidiennes. 4.
  • Page 12 1,30 m A ( 1 : 6 ) 0,19 m 0,42 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 35 - RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 Bolkopbout ISO 7380 M10 x 50 - RVS A2-70 Veerring M10 - RVS A2-70 OPVULDOPJE...
  • Page 13 BOER PLAY Assembly manual for Hand pump HPOl This manual has been written to guide you in the assembly of the Mh2o hand pump type HP0l, suitable for sucking water from a borehole or water storage. Manuals for other Mh2o products can be found at www.mh2opompen.nl Preparation: In this installation manual we assume that the location of the pump is already fully...

  • Page 14: Installation

    BOER PLAY Installation: 1. Pull the piston rod out of the gray cylinder and pull the tie rod out of the blue riser on the male side. Connect the tie rod of the first riser to the piston rod of the pump cylinder and tighten securely using the two open-end wrenches.
  • Page 15 BOER PLAY 5. When the desired depth has been reached, clamp the riser to approximately 1.5 meters above the borehole / water storage. Now drill a hole in the riser about 1.2 meters below the end of the tube. This ensures that the pump drains automatically and can therefore never freeze.
  • Page 16 BOER PLAY 11. Now connect the tie rod to the operating handle by tightening the Allen screw through the hole in the housing. First, make sure the hole, handle and rod end are aligned. To do this, move the lever and with the pipe wrench the rod end until they are in front of the hole.
