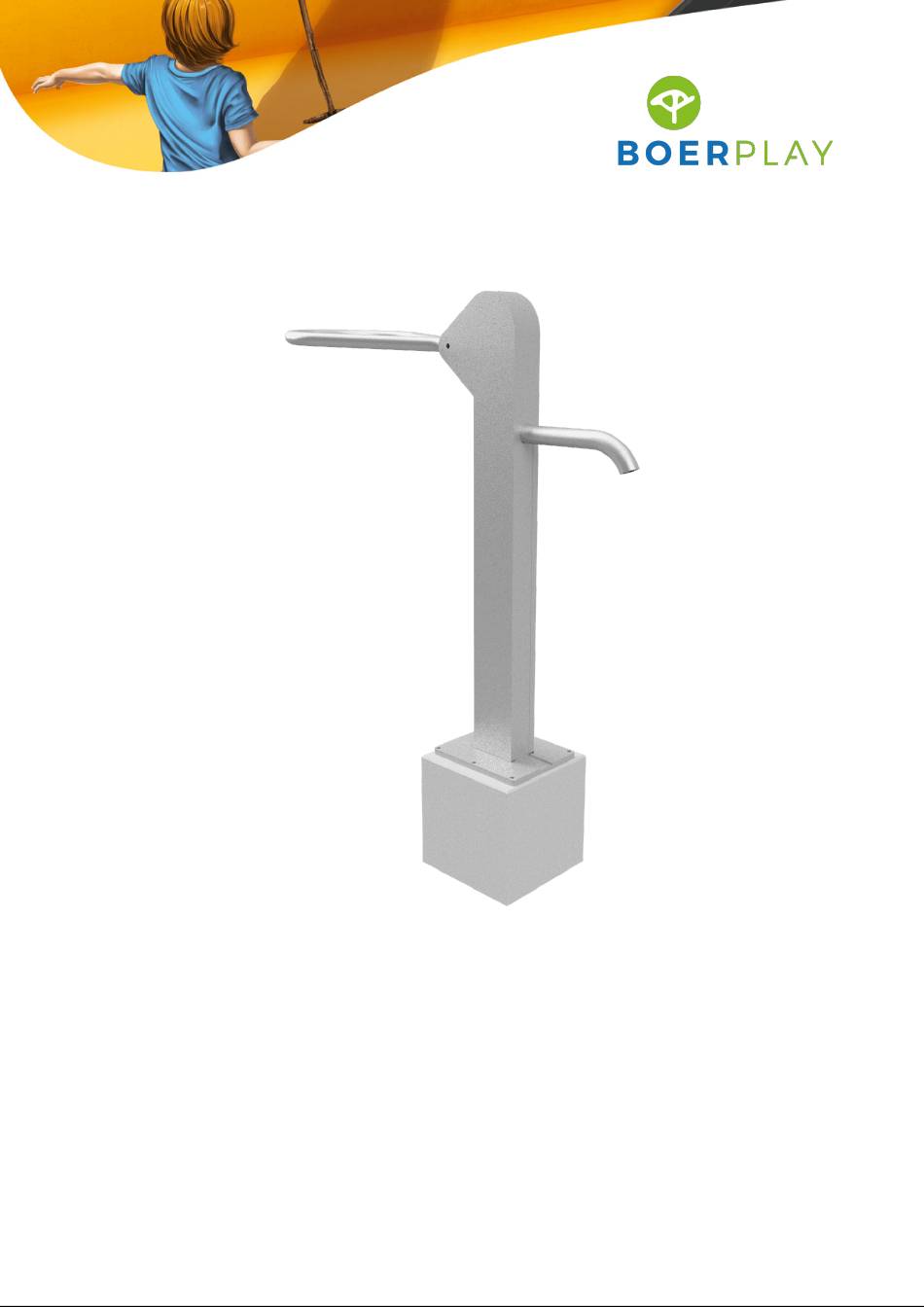

- Page 1 Pomp puls op poer PSTE801.005...
-
Page 2: Main Dimensions
Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales PST 801 005 © Copyright BOERplay 13-1-2023 Revision:... - Page 3 Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles 3,40 m PST 801 005 © Copyright BOERplay 13-1-2023 Revision:...
- Page 4 Bodemplan Bodenplan Plan de superficie Plan de surface 2,20 m 1,87 m Grondmarkering Ground level marker PST 801 005 © Copyright BOERplay 13-1-2023 Revision:...
- Page 5 3 - Check the dimensions of the safety area compared to the play equipment Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 003-03 Poer voor MH2O pomp Voor puls en leiding MH2O Pomp los MH2O pomp manual / Handleiding EN / NL TOE PST 801 005 © Copyright BOERplay 13-1-2023 Revision:...
- Page 6 JOURNAL DE BORD Type d'indication Adventure Play Numéro d'article PSTE801.005 Nom d'article Pomp puls op poer Hauteur de chute maximale 0,5 m Année de construction 2023 Certificate 050840 Autorité d'inspection TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Nom du fabricant...
- Page 7 N° de tél.: _______________________________________________________...
-
Page 8: Inspection Et Entretien
JOURNAL DE BORD Inspection et entretien Date Temps Nom de Nom de Inspection Inspection l’opérateur de Défauts trouvés Pièces à remplacer l'inspecteur entretien entretien maintenance Accidents Mesures prises en Date de Âge de la Cause probable de Blessure corporelle survenue réponse à... -
Page 9: Maintenance
Intervalles d'inspection et de maintenance Mois entre N° Inspection Maintenance inspections Vérifiez la stabilité de l'équipement, les joints Fixez les pièces manquantes et les et les pièces manquantes. Vérifiez les boulons, joints, appliquez du produit de les vis et les écrous pour absence ; des fixation manquant et remplacez des bourrages, de la corrosion et de l'usure. - Page 10 Remarques 1. En cas d'utilisation intensive, tous les points nécessitent de l’attention additionnelle. 2. Des conditions météorologiques extrêmes et l’emplacement peuvent nécessiter une fréquence d'inspection plus élevée. Discutez-les avec le fournisseur. 3. Des sites sensibles au vandalisme nécessitent des inspections plus strictes, éventuellement quotidiennes. 4.
- Page 12 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module Type Progr. Bew. Rev. Benaming Volgnr. Opmerking MOD PST 013 295 © Copyright BOERplay 29-3-2023 Revision:...
- Page 13 BOER PLAY Assembly manual for Hand pump HPOl This manual has been written to guide you in the assembly of the Mh2o hand pump type HP0l, suitable for sucking water from a borehole or water storage. Manuals for other Mh2o products can be found at www.mh2opompen.nl Preparation: In this installation manual we assume that the location of the pump is already fully...
- Page 14 BOER PLAY Installation: 1. Pull the piston rod out of the gray cylinder and pull the tie rod out of the blue riser on the male side. Connect the tie rod of the first riser to the piston rod of the pump cylinder and tighten securely using the two open-end wrenches.
- Page 15 BOER PLAY 5. When the desired depth has been reached, clamp the riser to approximately 1.5 meters above the borehole / water storage. Now drill a hole in the riser about 1.2 meters below the end of the tube. This ensures that the pump drains automatically and can therefore never freeze.
- Page 16 BOER PLAY 11. Now connect the tie rod to the operating handle by tightening the Allen screw through the hole in the housing. First, make sure the hole, handle and rod end are aligned. To do this, move the lever and with the pipe wrench the rod end until they are in front of the hole.
